TRIVAC D 63 L资料.pdf - 第28页

5.1.3 吊装警告：悬空重物当心人身伤害。由于泵的重量，只能使用合适的起重设备在吊耳处起吊泵（ CE 认证）。建议搬运泵的唯一方法是使用起吊装置。请勿在电机、电缆接线盒、法兰等处起吊。请勿从这些点拖动泵。连接或拆除泵时，请勿在吊起的负载下方活动。只能用手拧紧吊环螺栓。必须正确拧入吊环螺栓，且与泵表面完全接触。安装的吊环螺栓仅适用于起吊相关泵。不得用于处理其他负载。吊环螺栓只能按照规定用途使用。只能将吊环螺栓与适合的起重…

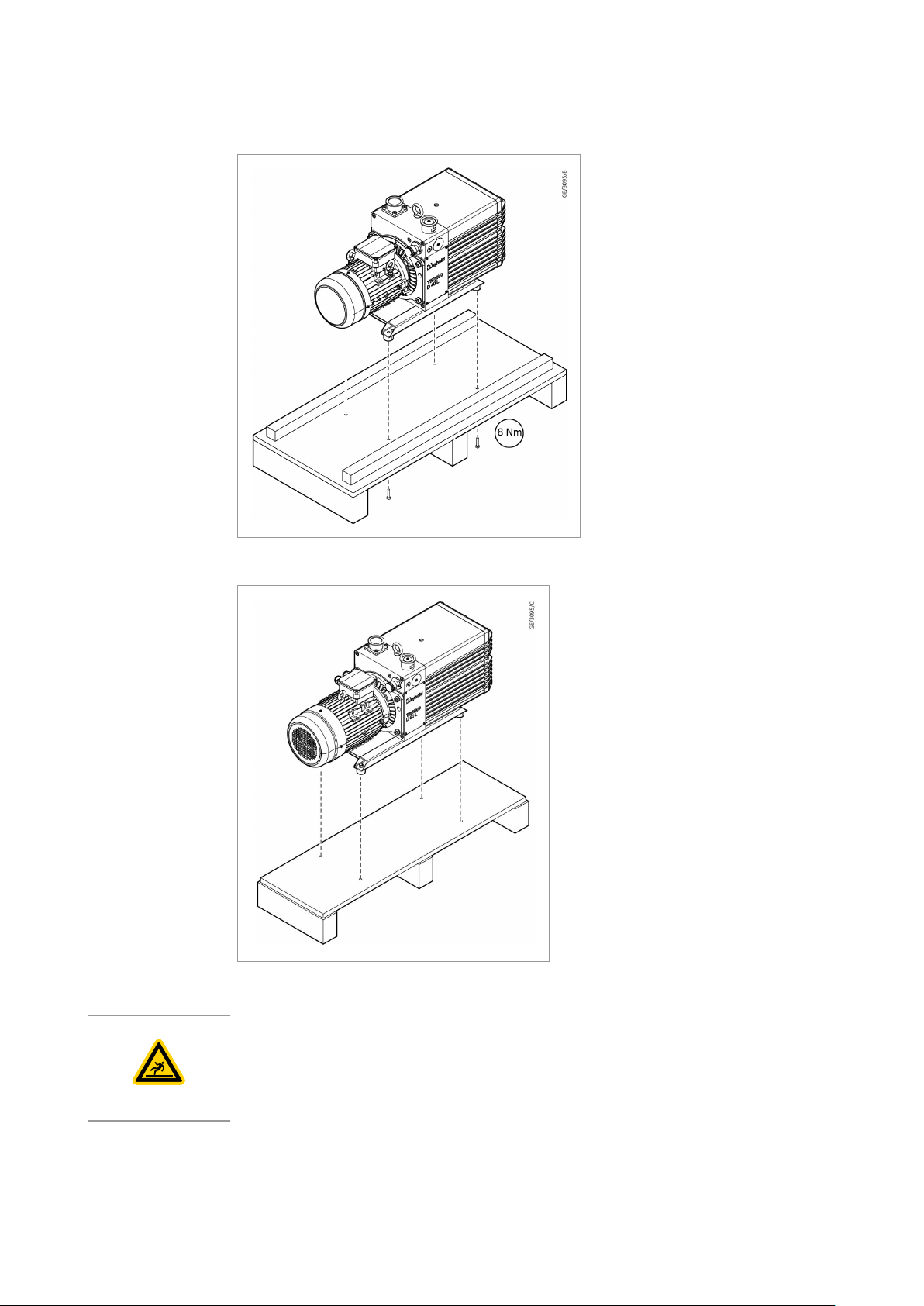

适用于 TRIVAC D 40 L 和 TRIVAC D 63 L

适用于 TRIVAC D 90 L

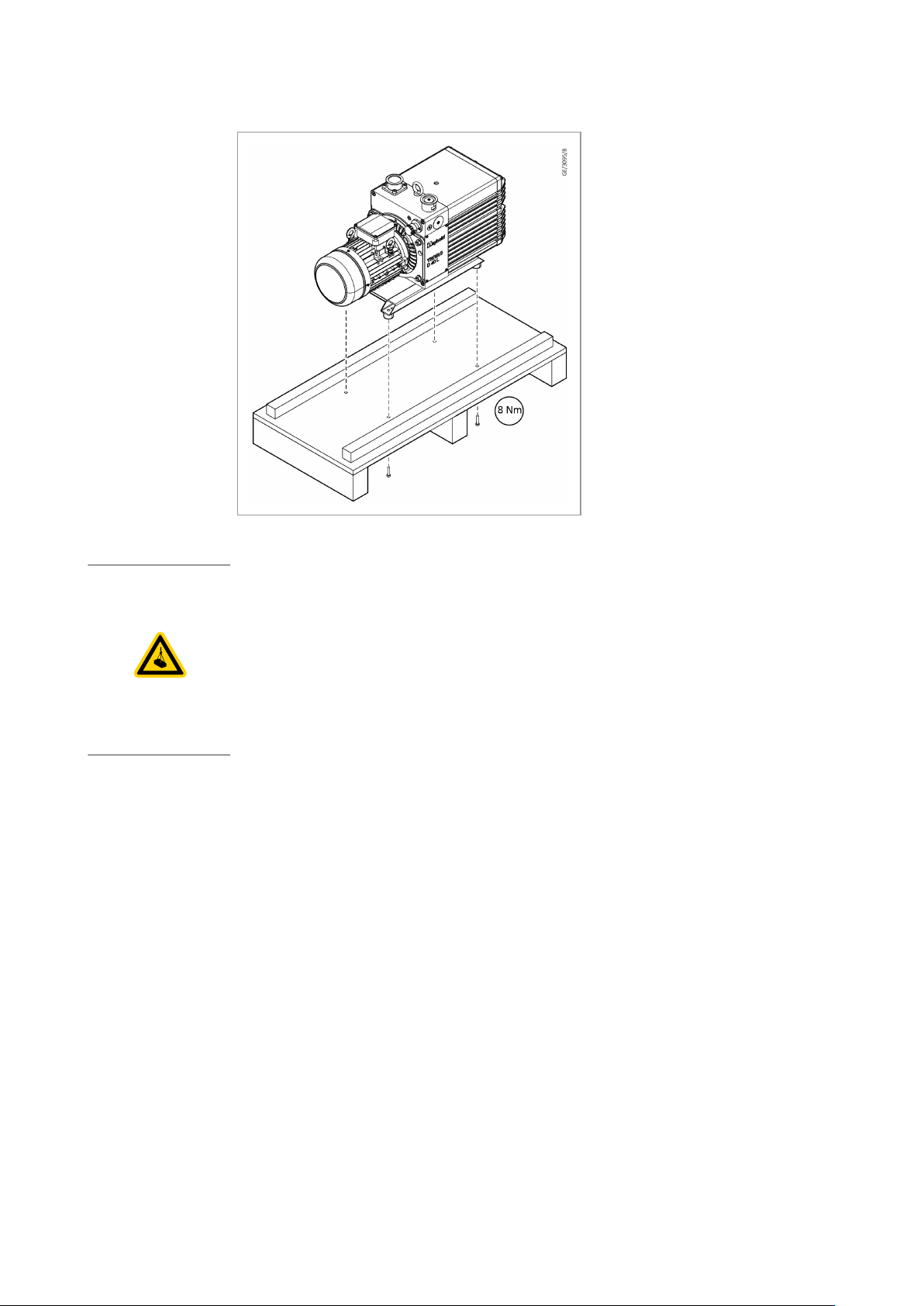

5.1.2 拆除固定螺钉

泵通过螺钉进行连接。使用 13 mm 扳手拧下托盘底下的螺钉。

这样就做好了准备，可对泵进行转移或从托盘上吊离。

根据环境法规回收或处置包装材料。

300956027_011_A1 - © Leybold 27

运输

5.1.3 吊装

警告：悬空重物

当心人身伤害。由于泵的重量，只能使用合适的起重设备在吊耳处起吊泵（CE 认

证）。建议搬运泵的唯一方法是使用起吊装置。请勿在电机、电缆接线盒、法兰等处起

吊。请勿从这些点拖动泵。

连接或拆除泵时，请勿在吊起的负载下方活动。只能用手拧紧吊环螺栓。必须正确拧入

吊环螺栓，且与泵表面完全接触。安装的吊环螺栓仅适用于起吊相关泵。不得用于处理

其他负载。吊环螺栓只能按照规定用途使用。只能将吊环螺栓与适合的起重设备一起使

用。

只有保持泵处于竖直方向才可移动带油的泵，否则泵油可能溢出。起吊

时，请避免采用任何其他方向。

进排气口由一个盲板堵住。

打开泵之前，请取下这些盲板。

泵已注满油。

28 300956027_011_A1 - © Leybold

运输

适用于 TRIVAC D 40 L 和 TRIVAC D 63 L

适用于 TRIVAC D 90 L

5.2 安装方向

小心：绊倒危险

当心因泵漏油造成滑倒、绊倒或坠落。检查泵是否有任何漏油现象。存在因漏油而导致

坠落的风险。采取适当的安全措施。

▪ 确保遵守所有安全规定。

▪ 根据泵的重量使用适合的起重设备。

▪ 查看铭牌。除了吊耳之外，请勿使用其他泵元件作为手柄。

运输
