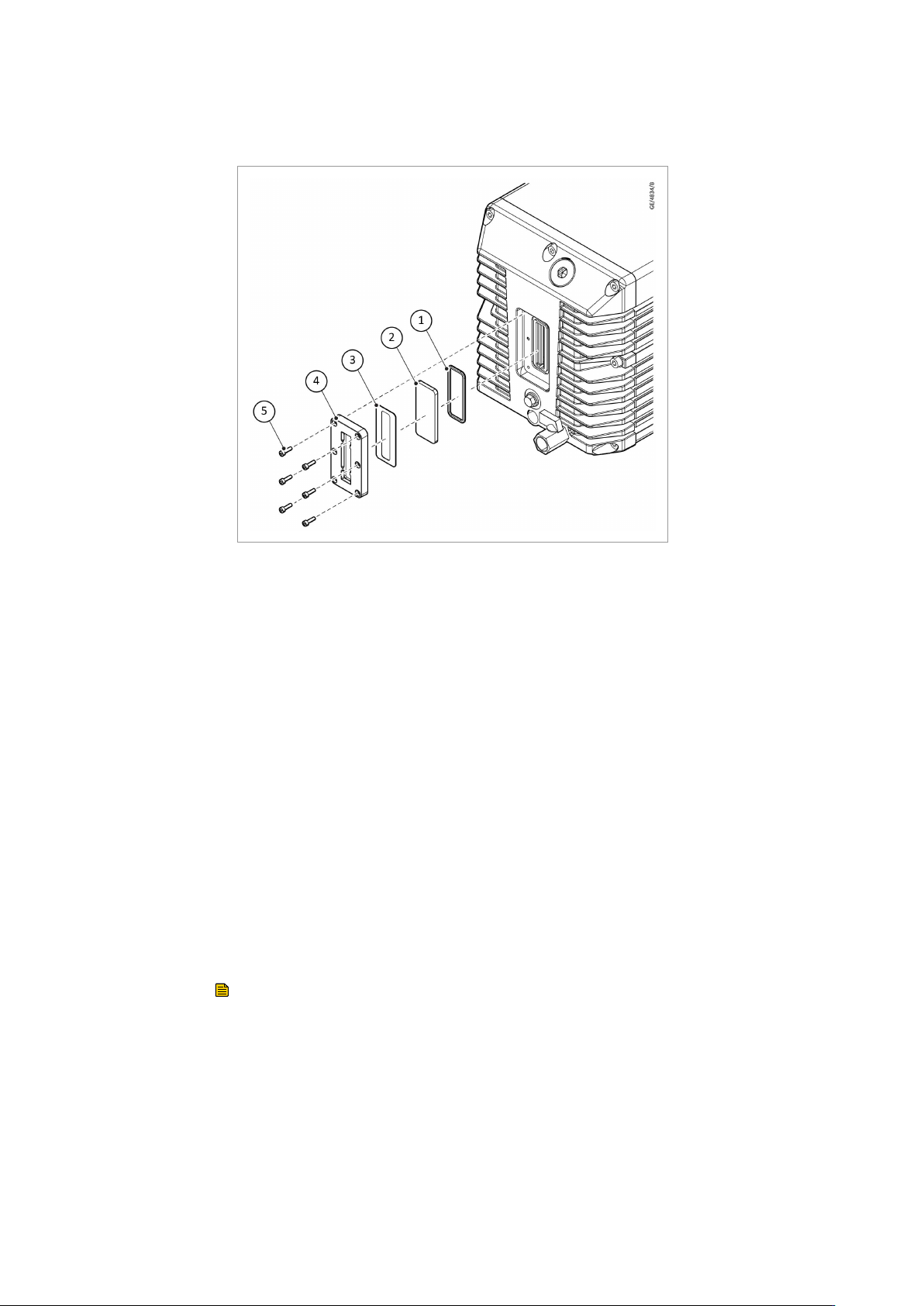

图：清洁或换油
1. O
型圈
2.
玻璃
3.
密封垫
4.
玻璃支架
5.
螺钉
所需工具： 3 mm 内六角扳手
要清洁或更换油视窗，请按以下步骤操作：
1. 使用内六角扳手拆除 6 个螺钉。
2. 拆除油视窗支架、垫圈、玻璃和 O 型圈。
3. 必要时更换旧部件。
4. 按相反顺序重新组装油视窗。
请参见
表： 油视窗套件以了解更多信息。
8.3.5
清洁进气口滤网和防返油阀
泵进气口处装有金属网筛，用作异物收集器。必须保持其清洁，避免降低
抽速。防返油阀位于进气口内部，用于防止油回流到进气管中。必须保持
其清洁，以防功能故障导致油液回流到进气管。
为此，从进气口拆下滤网和防返油阀，并使用溶剂在合适的容器中对它们
进行冲洗。然后用压缩空气彻底吹干。
如果滤网存在缺陷，请更换为新的滤网。
备注：
清洁间隔取决于应用。如果泵接触到大量磨蚀性材料，则必须在进气管路中安装粉
尘过滤器。
52 300956027_011_A1 - © Leybold
维护

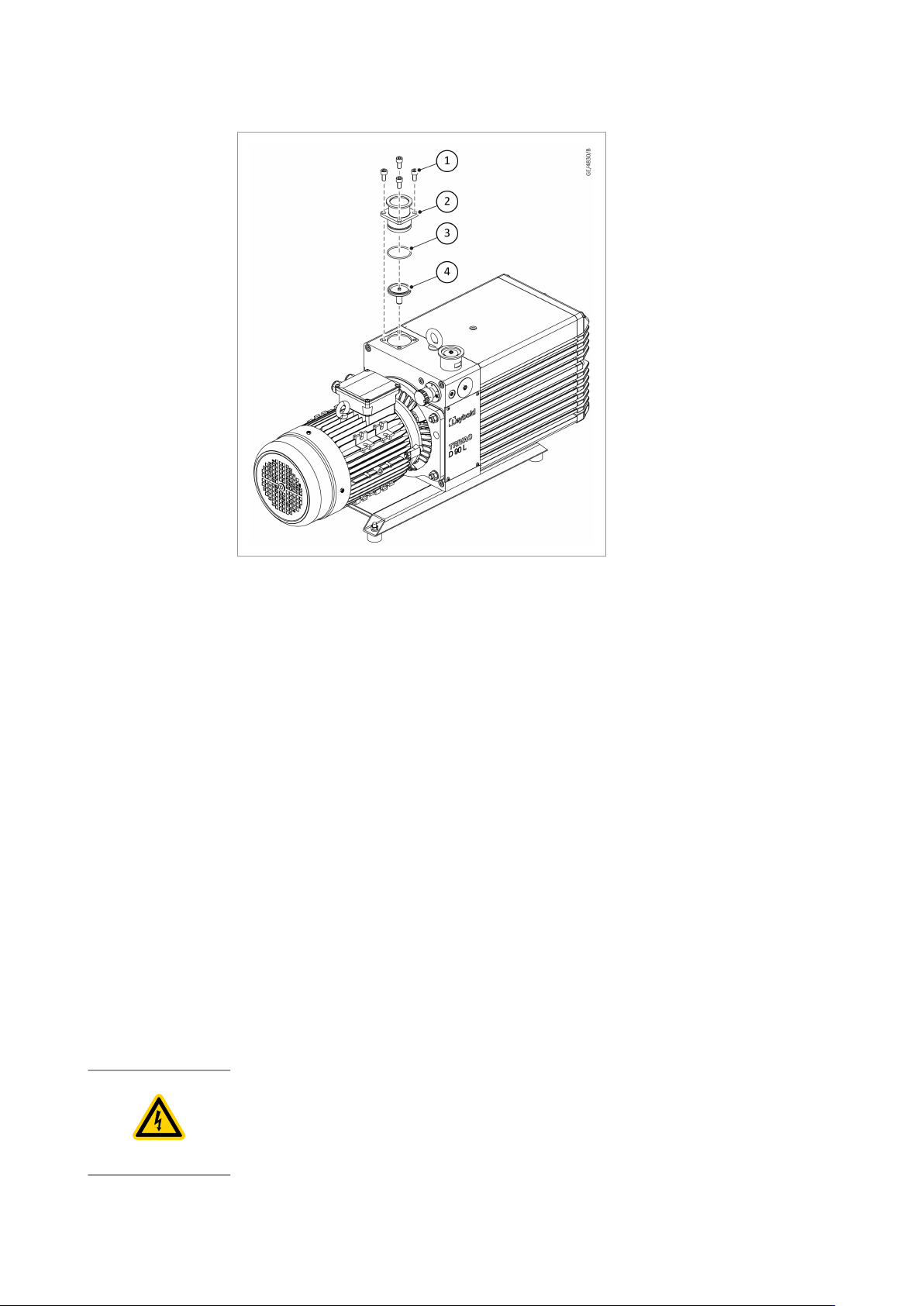

1.
螺钉
2.
入口
3. O
型圈
4.
带
O
型圈的防返油阀
所需工具：
▪ 拆卸客户提供的进气软管或管道（如果需要）的必要工具。
▪ 6 mm 内六角扳手
▪ 钳子
要清洁进气口的滤网，请执行以下步骤：
▪ 拆卸进气软管或管道。
▪ 取出金属滤网，用合适的溶剂进行清洁。
▪ 使用 6 毫米内六角扳手拆卸进气口。
▪ 使用钳子取下防返油阀，并使用合适的溶剂进行清洁。
▪ 按相反顺序重新组装滤网。
请参见
表： 入口阀套件，了解更多信息。
8.3.6
检查联轴器及其元件
需要目视检查是否存在任何损坏。
如果联轴器损坏，则必须更换。
检查联轴器元件的齿边是否损坏，必要时更换联轴器元件。
请参见
表：联轴器套件，了解更多信息。
8.3.7
更换电机
警告： 危险电压
当心触电。在开始作业之前，必须断开电机的电源。请遵守电气危害 参考页码： 9 中
提供的安全信息。
更换电机时，只能使用来自同一制造商的型号相同的电机。
300956027_011_A1 - © Leybold 53
维护
如果使用其他电机，泵将失去其 CE 认证。

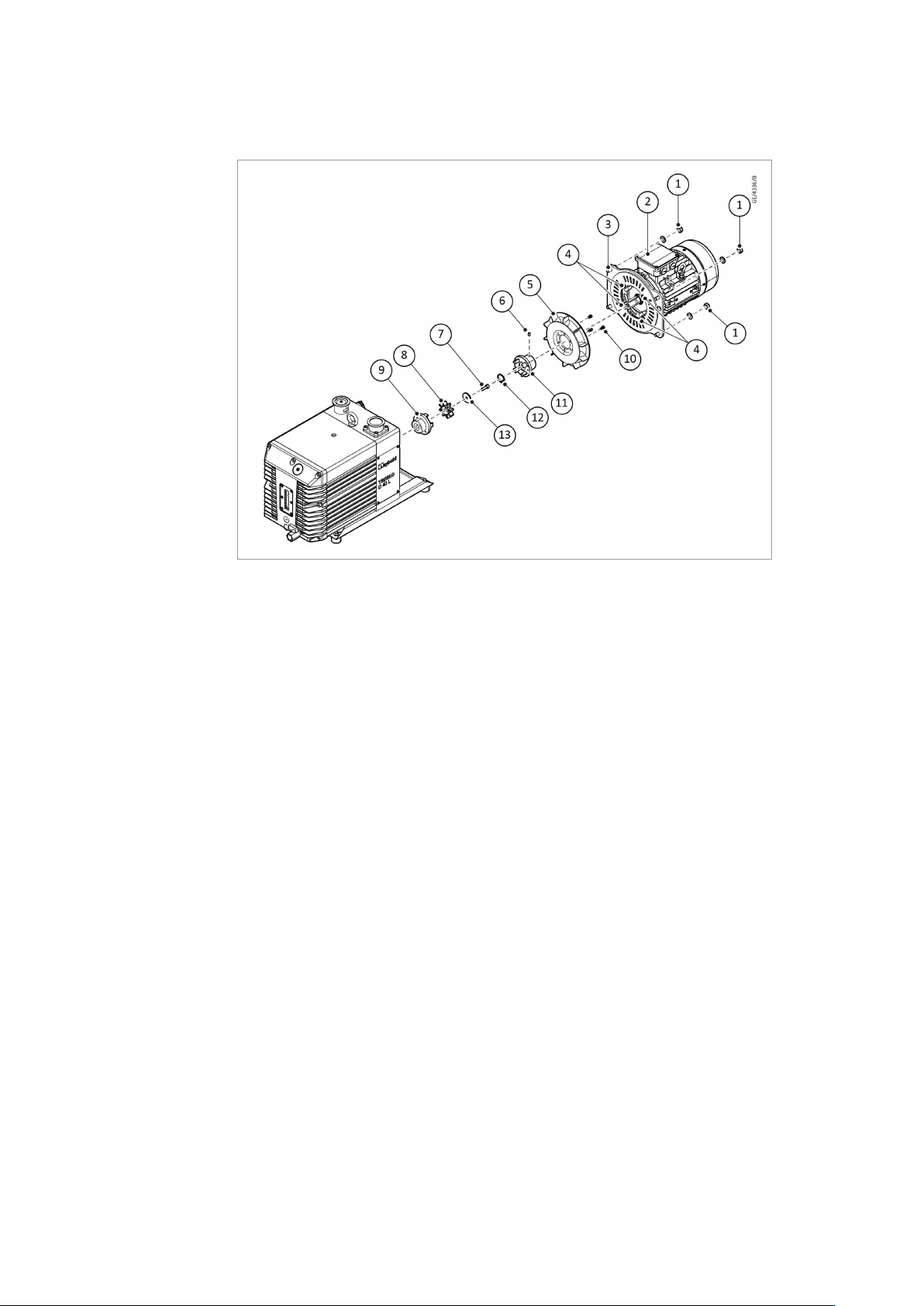

1.
螺母
2.
电机
3.
电机法兰
4.
法兰螺钉
5.
冷却风扇
6.
锁定螺钉
7.
锁紧螺钉
8.
联轴器元件
9.
联轴器（泵侧）
10.
螺钉
11.
联轴器（电机侧）
12.
卡环
13.
密封垫
所需工具：
▪ 16 mm 扳手
▪ 内部卡环钳
▪ 3 mm 内六角扳手
▪ 4 mm 内六角扳手
▪ 6 mm 内六角扳手
▪ 可能需要联轴器的拉拔器
要更换电机，请按以下步骤操作：
▪ 断开电机电源。
▪ 断开电机主接头。
▪ 使用 16 mm 扳手拆下电机连接螺母。
▪ 从支架中拆下电机。
▪ 拆下联轴器元件。
▪ 使用 3 mm 内六角扳手拆下联轴器。
▪ 使用内部卡环钳拆下卡环。
▪ 拆卸带风扇的联轴器，必要时使用拉拔器。
▪ 必要时，使用 4 mm 内六角扳手将冷却风扇从联轴器上拆下。
▪ 使用 6 mm 内六角扳手拆卸电机法兰。
▪ 按相反顺序重新组装新电机。
54 300956027_011_A1 - © Leybold
