2. 如图所示，拆除消音板。请妥善保管，以便将来在没有油雾过滤器或排气管道的情况下进行连接。 1. 消音板 3. 安装带有 O 型圈的中心环，如下图所示。 1. 带 O 型圈的中心环 64 300956027_011_A1 - © Leybold 配件

10.1.1 技术参数

表 17. 技术参数

项目

规格

尺寸 (mm) 210.5 x 187 x 236

质量 (kg) 2.7

进气口接头 KF40

排气口接头 KF40

过滤材料玻璃纤维

额定流量 (m³/hr) 90

连接回油套件时的极限压力

9 x 10

-3

mbar

10.1.2

安装

拆开包装并检查

检查您的包装是否包含

表：物品清单中列出的物品。如果缺少任何物品，

请在三天内以书面形式通知您的供应商。

如果不立即使用附件，请将其放回保护性包装中。将附件存放在清洁干燥

的地方，避免直接受热和阳光直射。

表 18. 交付范围

材料名称

数量类型/规格

油雾过滤器 1 -

连接至油雾过滤器的回油套件接头 1 G1/4" – Ø 4 mm ID

连接至泵的回油套件接头 1 G1/8" – Ø 4 mm ID

管道 1

1000 mm，ID 4 mm，OD

6 mm

垂直安装油雾过滤器（默认）

1. 清洁泵排气口周围区域。

配件

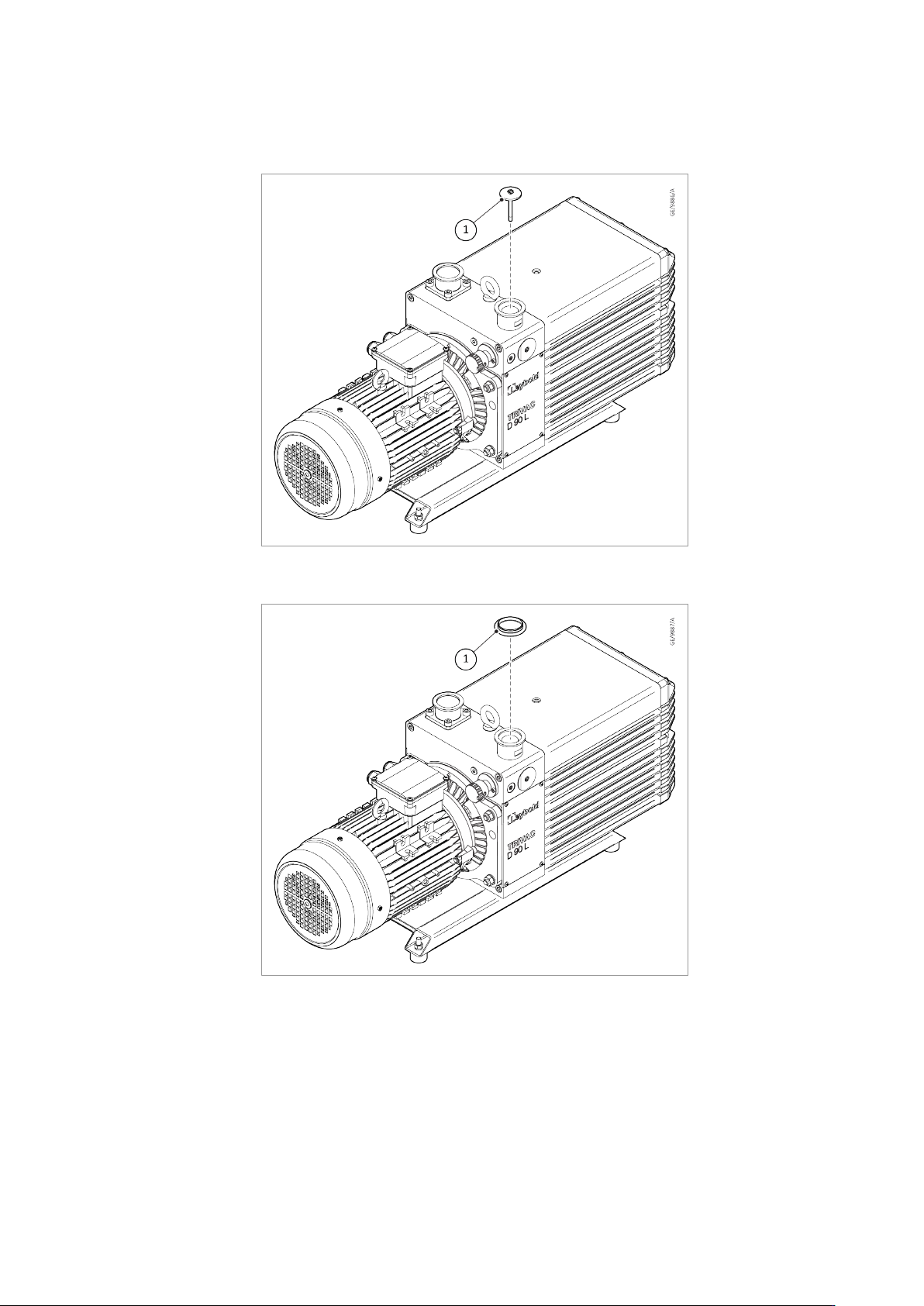

2. 如图所示，拆除消音板。请妥善保管，以便将来在没有油雾过滤器或排

气管道的情况下进行连接。

1. 消音板

3. 安装带有 O 型圈的中心环，如下图所示。

1. 带 O 型圈的中心环

配件

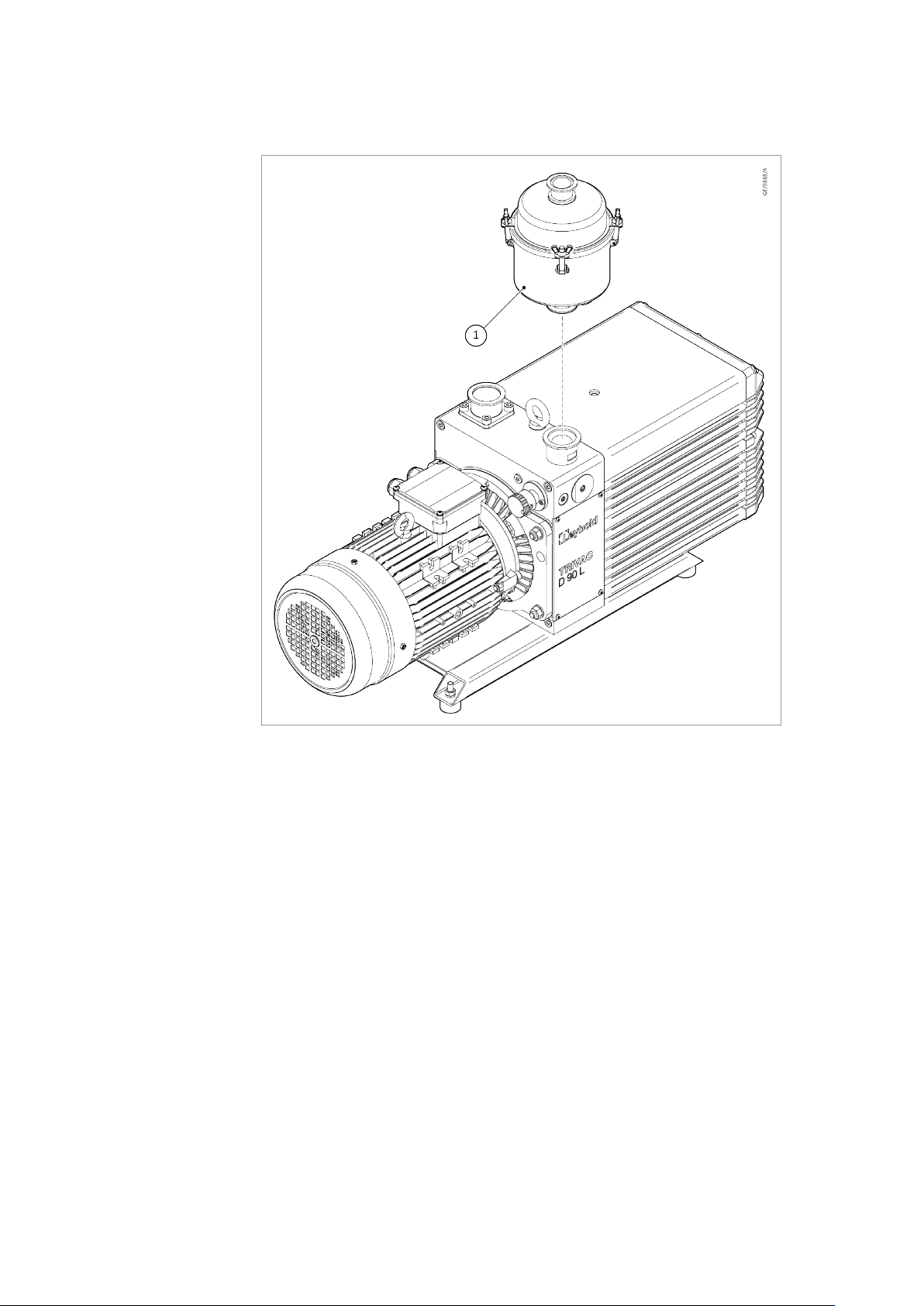

4. 按下图所示安装油雾过滤器。

1. 油雾过滤器

配件
