5. 如图所示，将联轴器安装到电机轴上。 1. 联轴器 6. 在顶丝表面涂抹 LOCTITE 243 ，将它安装到联轴器上并拧紧。 1. 3 mm 六角扳手 300956027_011_A1 - © Leybold 37 安装

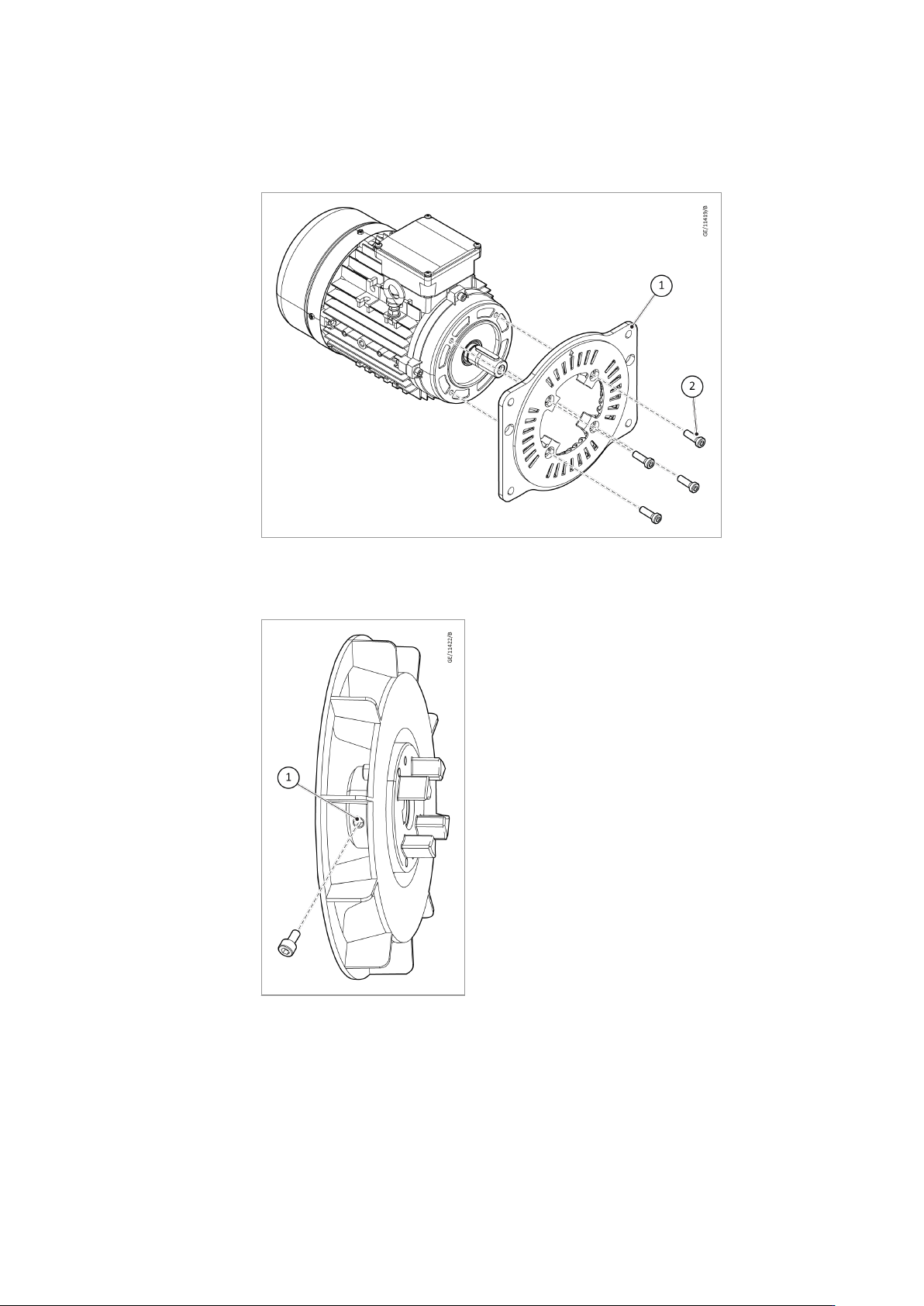

3. 在电机法兰表面安装法兰，注意保持箭头方向与电机接线盒方向一致。

从泵包装箱内的塑料袋中取出螺钉 M8x25。按照对角线安装原理安装

螺钉，并以 20 Nm 的扭矩将其拧紧。

1. 法兰

2. 螺钉 M 8 x 25

4. 从联轴器上拆下原先的顶丝。

1. 顶丝

36 300956027_011_A1 - © Leybold

安装

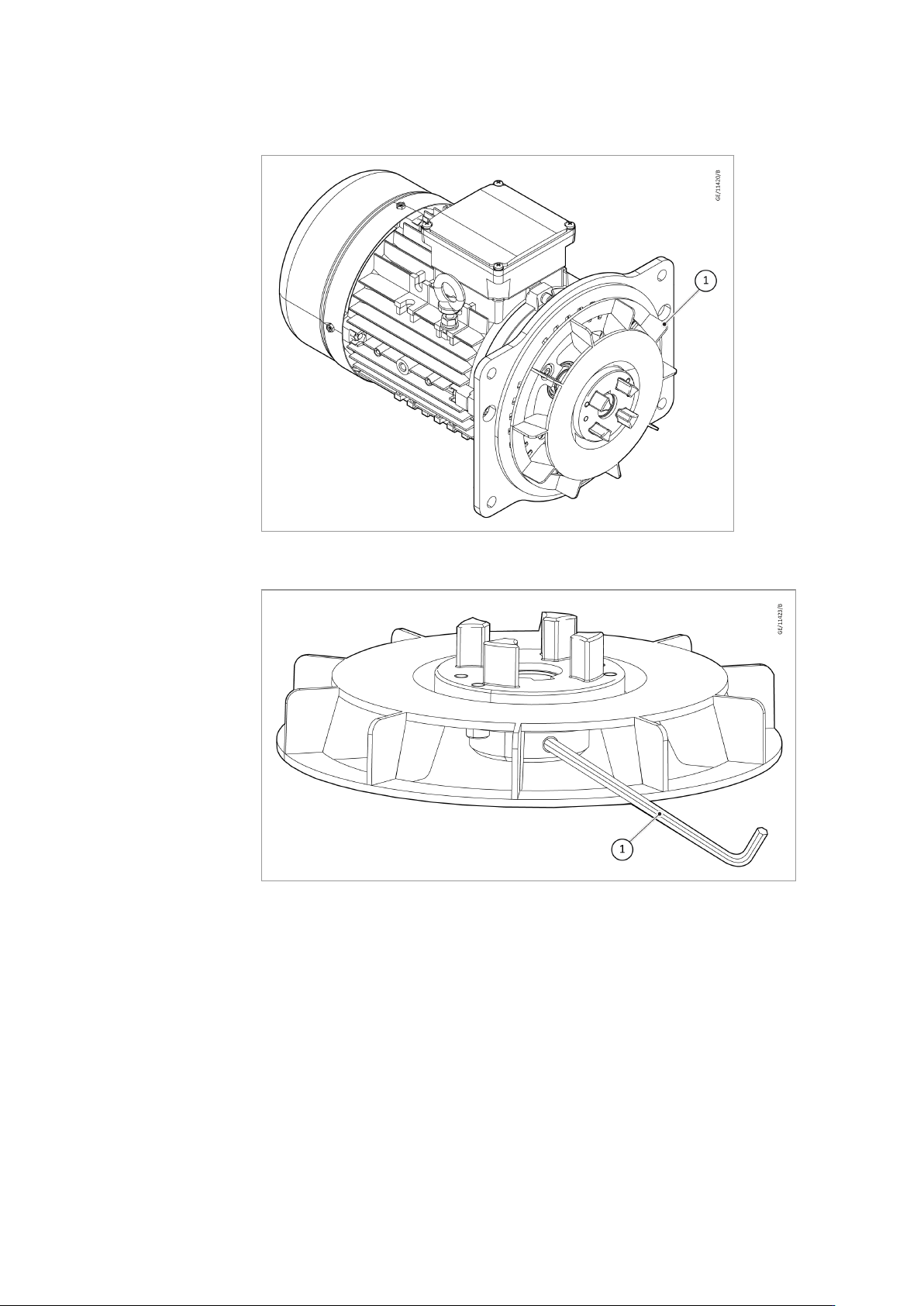

5. 如图所示，将联轴器安装到电机轴上。

1. 联轴器

6. 在顶丝表面涂抹 LOCTITE 243，将它安装到联轴器上并拧紧。

1. 3 mm 六角扳手

300956027_011_A1 - © Leybold 37

安装

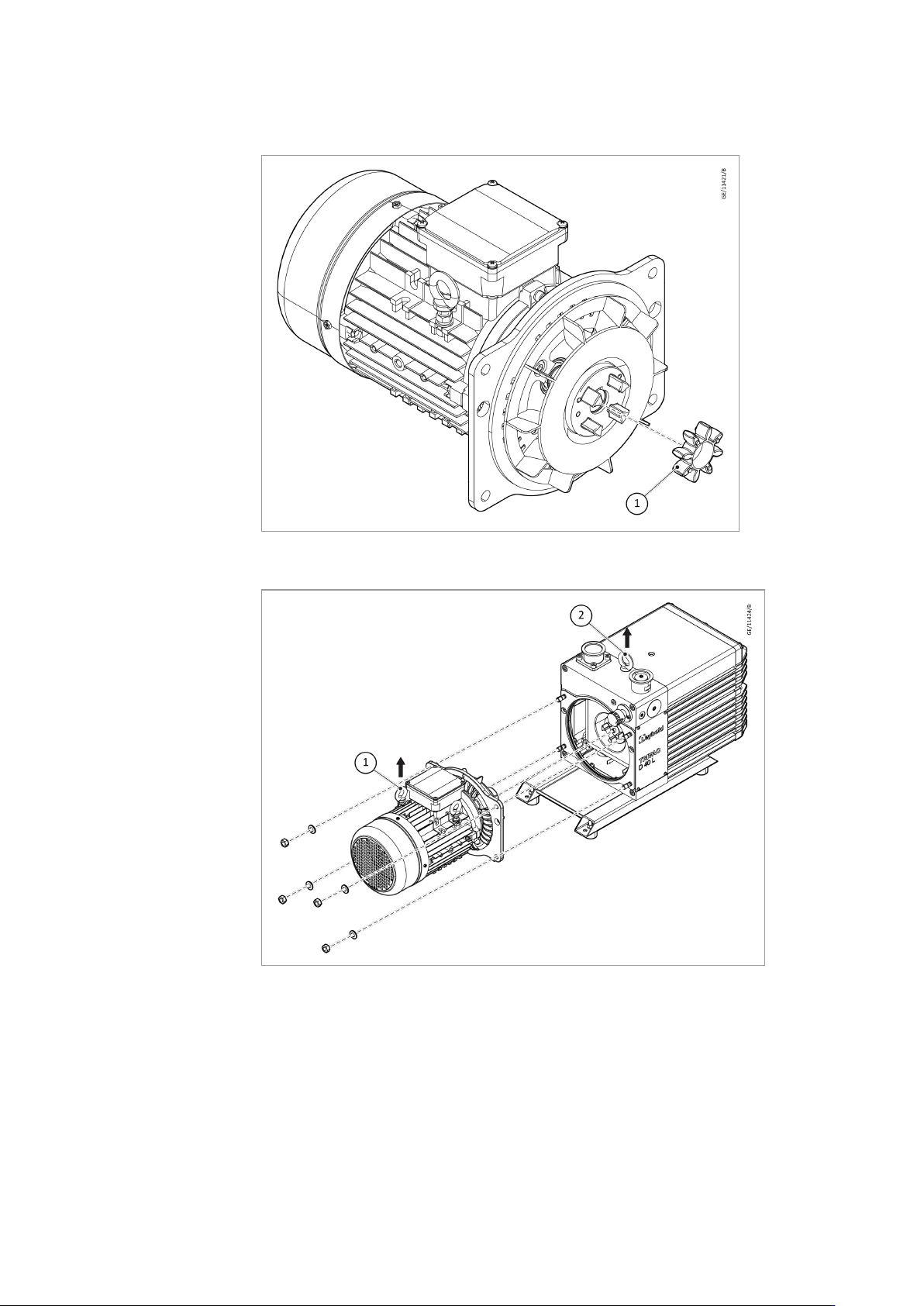

7. 将弹性体安装到联轴器上。

1. 弹性体

8. 按照图中所示，使用吊环螺栓帮助起吊电机，对齐泵支架并安装。

1. 吊环螺栓

安装
