参数
单位
TRIVAC D 40 L TRIVAC D 63 L TRIVAC D 90 L
50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz
净重（不含油）
kg
(lbs)
66
145.5
72
158.7
83
182.9
净重（不含电机）
kg
(lbs)
59
130.0
63
138.8
69
152.1
总运输重量
kg
(lbs)
78
171.9
84
185.1
96
211.6
进气接头 - DN 40 ISO-KF
排气口 - DN 40 ISO-KF
1)
符合
DIN 28400
及后续标准，带标准气镇。
2)
在不带
/
带有气镇
OP1
的极限压力下运行，在
1
米的距离处进行自由场测量。
表 2 单位换算
换算系数
不同的压力单位 不同的抽速单位
mbar（毫
巴）
torr
in Hg
真空
m
3
.h
-1
(m
3
/h)
ls
-1
(l/s)
cfm
（立方英尺/分
钟）
1013 760 0
m
3
.h
-1
= m
3
/h
1 0.278 0.589
1 磅 =0.453 千克 400 300 18.12
ls
-1
= l/s
3.60 1 2.12
1 qt = 0.946 l 133 100 25.98 Cfm = 立方英尺/分钟 1.699 0.472 1
1 hp = 0.735 kW 4 3 29.80
1 rpm = 1 min
-1
1 0.75 29.89
1 in = 25.4 mm 0.1 0.075 29.92
1 atm（大气） = 1013 bar
示例： 1 m
3
h
-1
= 0.589 cfm
备注： 在 60 Hz 下，泵的标称抽速比在 50 Hz 下高 20%。
1 Pa（帕斯卡）= 0.01 mbar = 10
-2
mbar
1 bar = 1000 mbar
1 torr = 1.33 mbar
技术参数
表 3 电气数据（三相电机）
泵
标称电压 (V) 频率 (Hz) 功率 (kW) 产品编号
TRIVAC D 40 L,
LVO 130
220/230/380/400 50 1.1 1019040V00
220/230/380/400/415 50 1.1
1019040V01
230/460 60 1.3
200 50
1.5 1019040V02
200/380 60
TRIVAC D 63 L,
LVO 130
220/230/380/400 50 1.5 1019063V00
220/230/380/400/415 50 1.5
1019063V01
230/460 60 1.8
200 50
2.2 1019063V02
200/380 60
TRIVAC D 90 L,
LVO 130
220/230/380/400 50 2.2 1019090V00
220/230/380/400/415 50 2.2
1019090V01
230/460 60 2.6
200 50 3.0
1019090V02
200/380 60 3.0
表 4 电机要求
泵 电机安装 # 极数
功率 频率 轴长度 轴直径 键
Kw Hz mm mm GB/T1096 A 型
TRIVAC D 40L,
BS, LVO130
B14 4
1.1 50
50 Ø24 8x7x40
1.3 60
TRIVAC D 63L,
BS, LVO130
1.5 50
50 Ø24 8x7x40
1.8 60
TRIVAC D 90L,
BS, LVO130
2.2 50
60 Ø28 8x7x50
2.6 60
#
遵循
IEC-72
标准
有关电机要求的更多信息，请联系我们。
22 300956027_011_A1 - © Leybold
技术参数

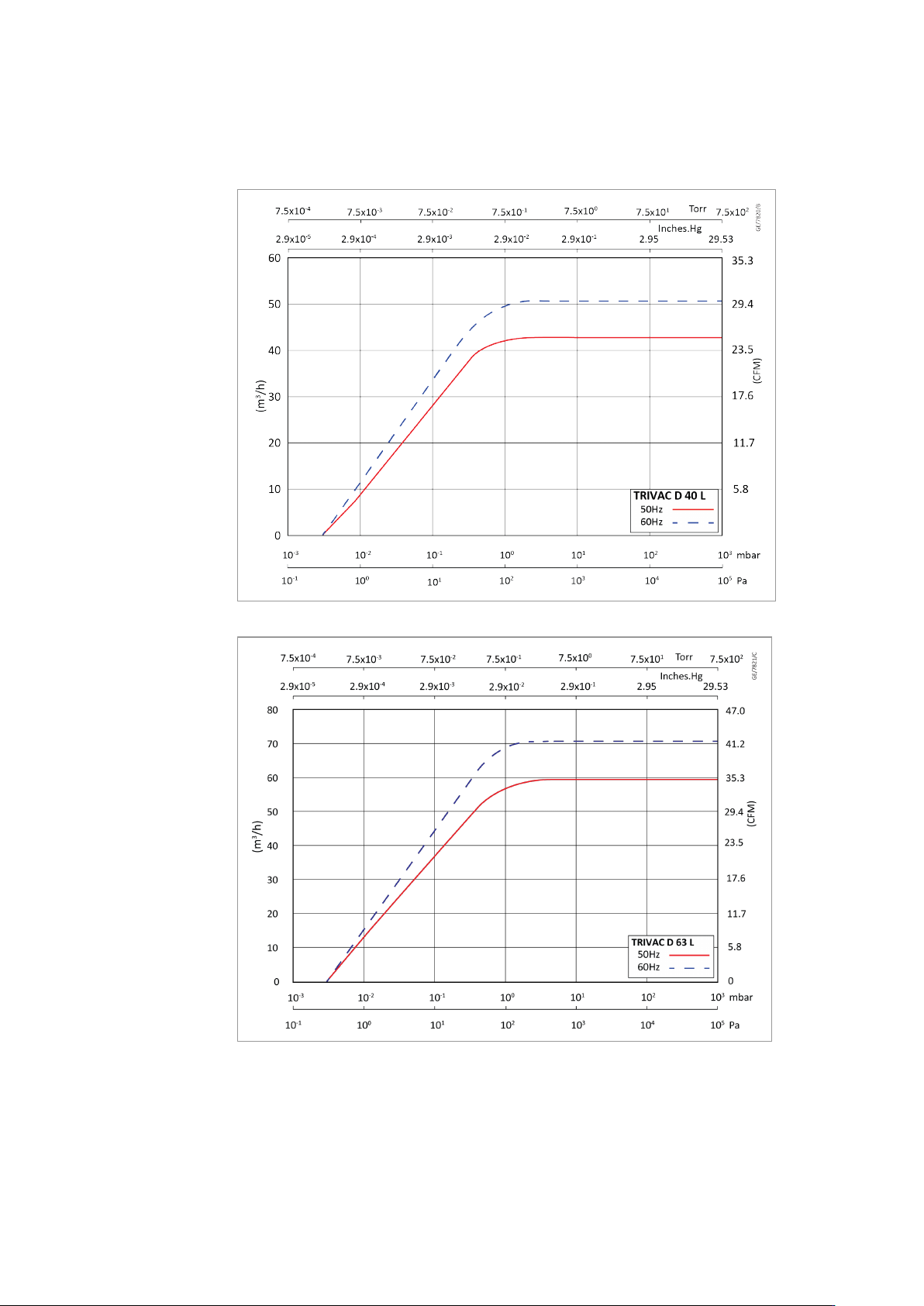

4.2 性能曲线图
图 8. 抽速特性曲线 - TRIVAC D 40 L
图 9. 抽速特性曲线 - TRIVAC D 63 L
300956027_011_A1 - © Leybold 23
