当收集排气中出现油雾时，我们推荐使用带回油装置的排气过滤器。该过滤器是泵
系统的一部分。
连接泵之前，从连接法兰上拆除运输密封件。
妥善保管运输密封件，以备日后存放泵时使用。
该泵发货时，进排气口是竖直向上的。只要旋下排气口及侧面盖板，交换
位置旋紧后即可将排气口转换成横向。用中心环和卡箍连接进气管道和排
气管道。进气口应使用带有滤网的中心环。
使用防振波纹管连接进气和排气管路，不要对泵施加任何应力。
最大进气压力不得超过大气压 (1013 mbar)。
进气管路必须洁净。进气管路中的沉淀物可能会产生气体，从而对真空产
生不利影响。连接法兰必须洁净，无损坏。
泵的最大抽气量相当于泵的抽速（请参见技术数据
技术参数 参考页码：
14）。
进气管路的横截面必须至少与进气口的横截面相同。如果进气管路过窄，
则会降低抽速。如果所抽气体中含有灰尘，除了配备的滤网外，还必须安
装一个粉尘过滤器。
建议水平安装粉尘过滤器。这样，可以确保在拆除过滤器时，不会有颗粒
落入进气口。
可以通过为此目的提供的接头使用惰性气镇操作泵。可使用带有 DN 16 KF
接头的永久性或 EM 气镇阀更换气镇阀体。可提供匹配的连接器（请参见
配件 参考页码： 62）。
气镇进气压力不得超过 1013 mbar（绝压），并且气体流量必须足够。
6.5
安装图

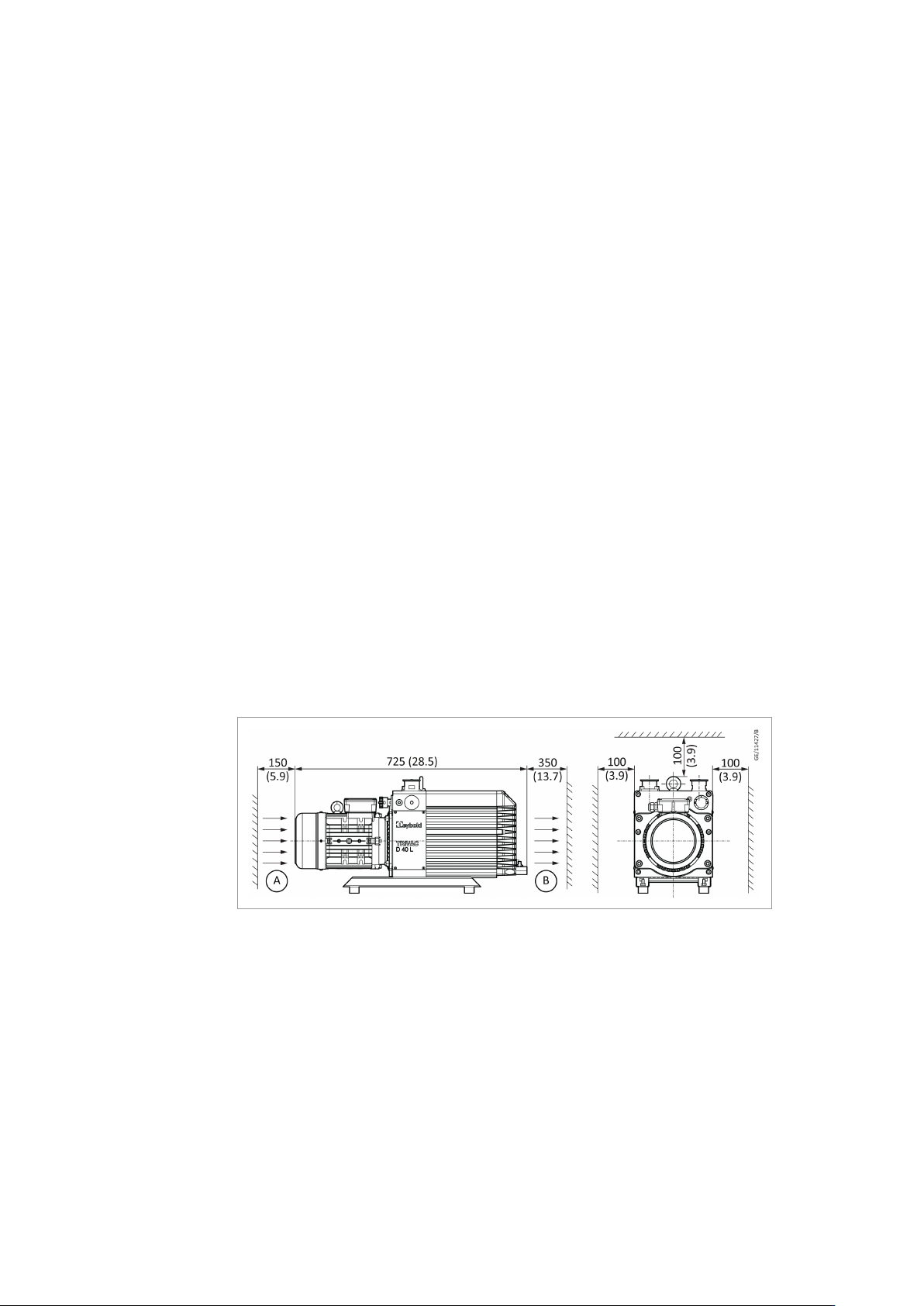

图 11. 安装图 - TRIVAC D 40 L
所有尺寸都以
mm (in)
为单位表示。
A.
冷却空气
-
电机
B.
冷却空气
-
泵
300956027_011_A1 - © Leybold 33
安装

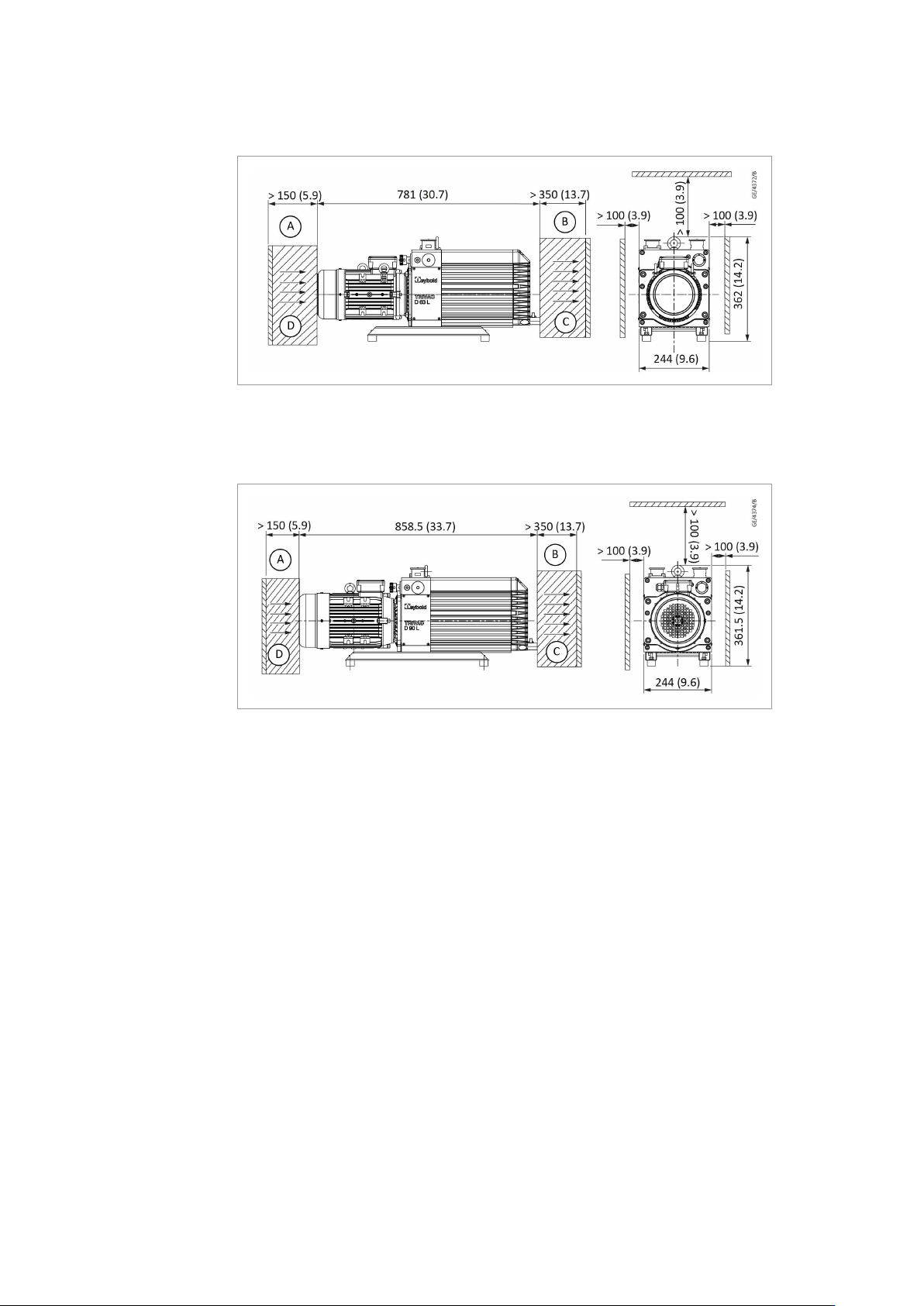

图 12. 安装图 - TRIVAC D 63 L
所有尺寸都以
mm (in)
为单位表示。
A.
电机通风空间
B.
泵通风空间
C.
冷却空气
-
泵
D.
冷却空气
-
电机
图 13. 安装图 - TRIVAC D 90 L
所有尺寸都以
mm (in)
为单位表示。
A.
电机通风空间
B.
泵通风空间
C.
冷却空气
-
泵
D.
冷却空气
-
电机
*
对于裸轴改型，请预留相同的安装空间，以便提供足够的冷却空气流量。
34 300956027_011_A1 - © Leybold
安装
6.6 电机安装

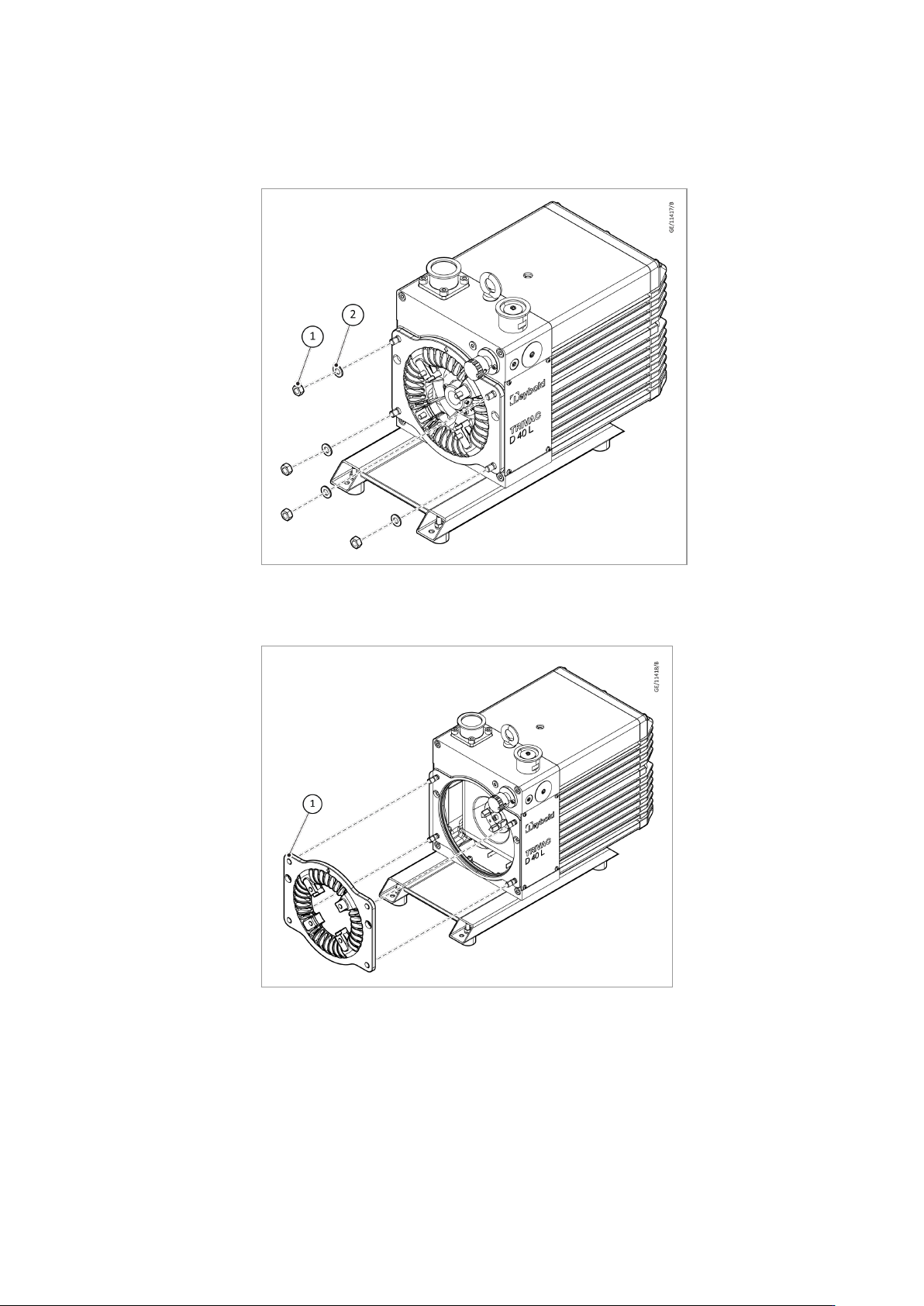

1. 按图所示拆卸螺母和垫圈。
1. 螺母 M10
2. ISO 7089-10 垫圈
2. 拆下安装板。
1. 安装板
300956027_011_A1 - © Leybold 35
