图 7. 尺寸图纸 — TRIV AC D 90 L . BS 所有尺寸都以 mm (in) 为单位表示。 1. 电机 2. 进气口 3. 排气口 4. 注油塞 5. 油视窗 6. 放油阀，带内螺纹 G1/2" 7. 起重吊环 * 8. 气镇 * 适用于不带电机的改型 300956027_011_A1 - © Leybold 19 技术参数

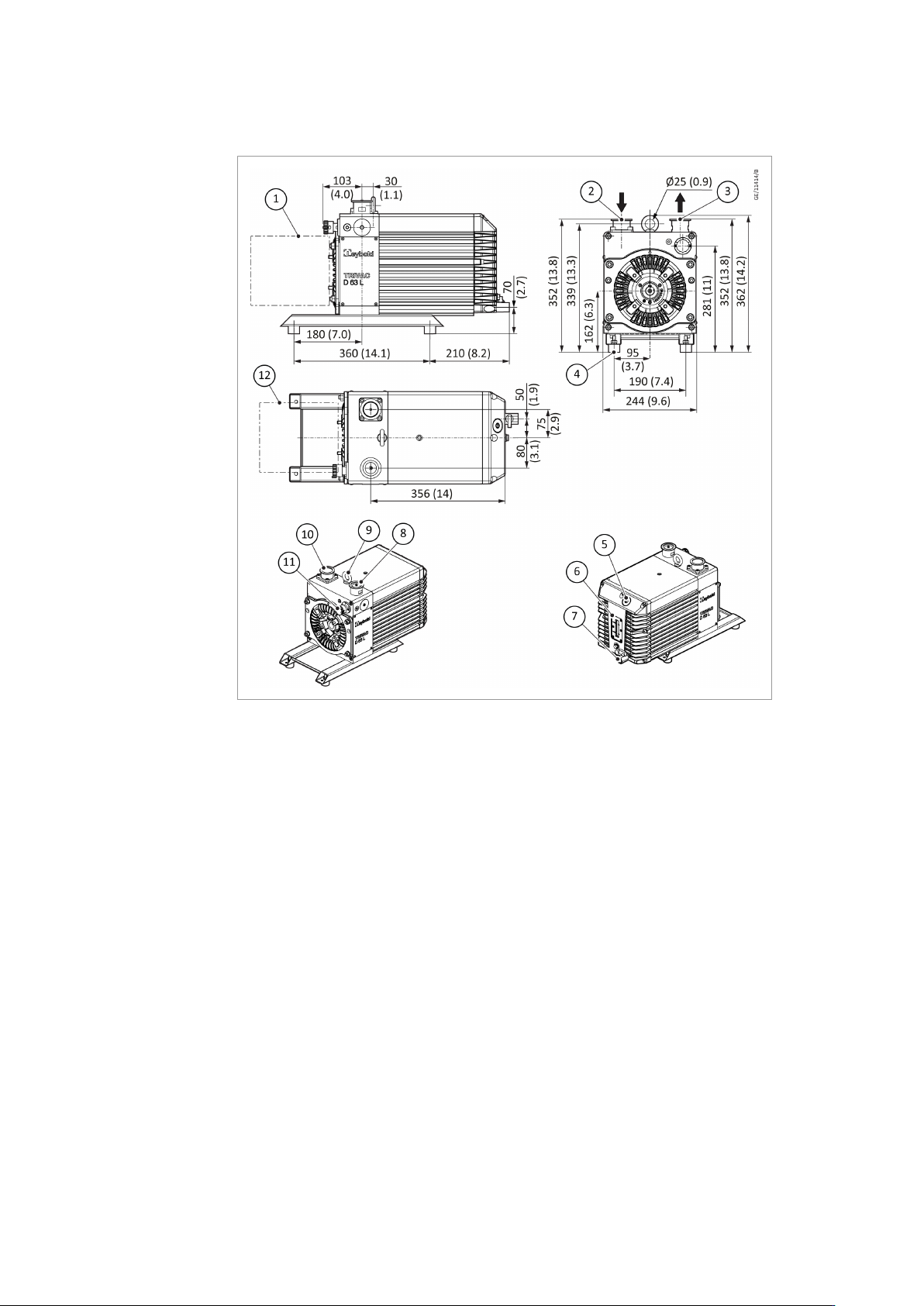

图 6. 尺寸图纸 — TRIVAC D 63 L . BS
所有尺寸都以
mm (in)
为单位表示。
1.
电机
2.
进气口
3.
排气口
4.
注油塞
5.
油视窗
6.
放油阀，带内螺纹
G1/2"
7.
起重吊环
*
8.
气镇
*
适用于不带电机的改型
18 300956027_011_A1 - © Leybold
技术参数

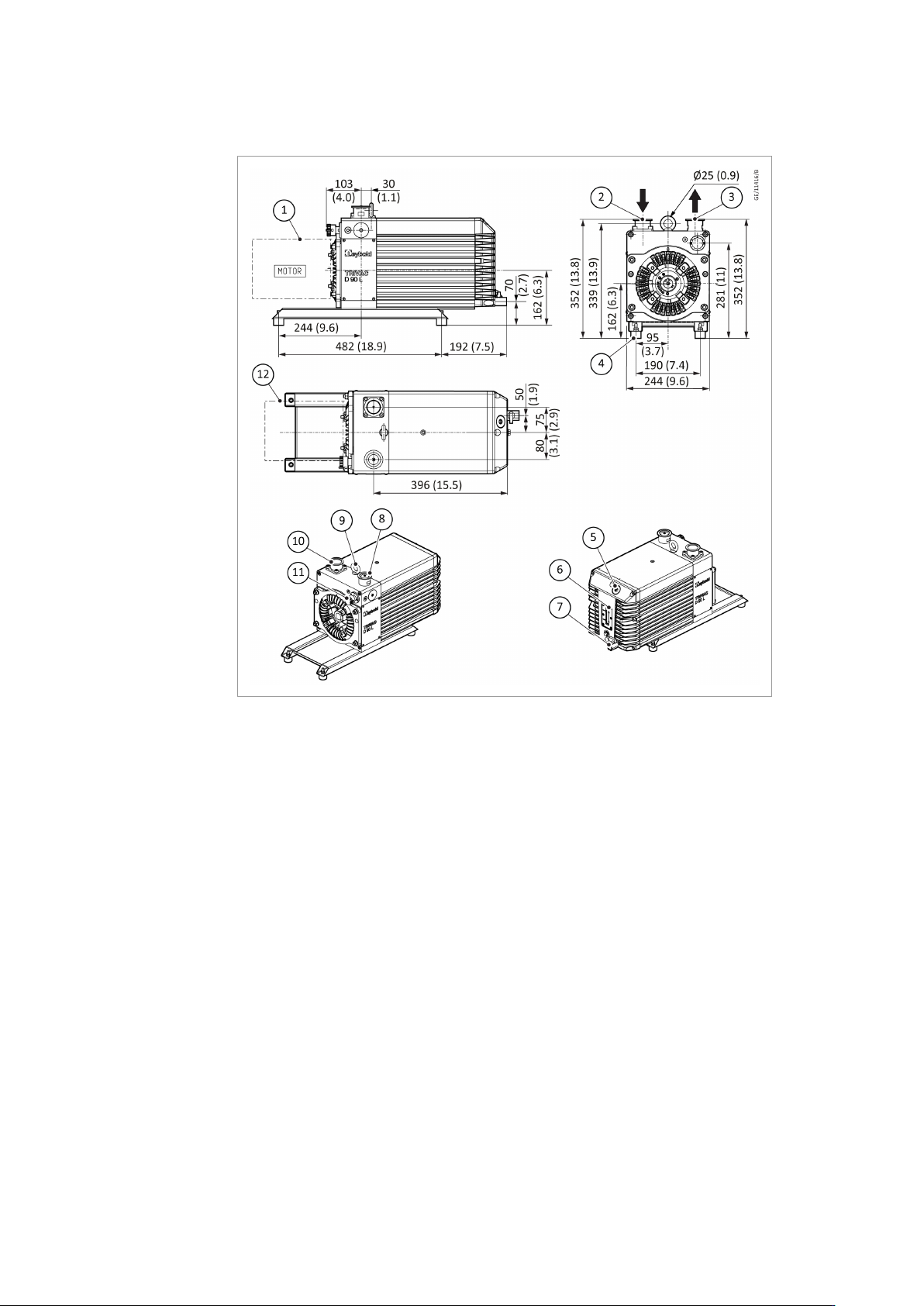

图 7. 尺寸图纸 — TRIVAC D 90 L . BS
所有尺寸都以
mm (in)
为单位表示。
1.
电机
2.
进气口
3.
排气口
4.
注油塞
5.
油视窗
6.
放油阀，带内螺纹
G1/2"
7.
起重吊环
*
8.
气镇
*
适用于不带电机的改型
300956027_011_A1 - © Leybold 19
技术参数
表 1 技术参数
参数
单位
TRIVAC D 40 L TRIVAC D 63 L TRIVAC D 90 L
50 Hz 60 Hz 50 Hz 60 Hz 50 Hz 60 Hz
名义抽速
1)
m
3
/h
(cfm)
49
28.8
59
34.7
67
39.4
80
47.0
92
54.1
110
64.7
抽速
1)
m
3
/h
(cfm)
42
24.7
50
29.4
60
35.3
72
42.3
79
46.4
95
55.91
关气镇极限全压强
1)
mbar
(T
orr)
3 x 10
-3
2.2 x 10
-3
3 x 10
-3
2.2 x 10
-3
3 x 10
-3
2.2 x 10
-3
开气镇极限全压强
1)
OP1
mbar
(T
orr)
6 x 10
-3
4.5 x 10
-3
6 x 10
-3
4.5 x 10
-3
6 x 10
-3
4.5 x 10
-3
开气镇极限全压强
1)
OP2
mbar
(T
orr)
2 x 10
-2
1.5 x 10
-2
2 x 10
-2
1.5 x 10
-2
2 x 10
-2
1.5 x 10
-2
水蒸气允许压强 OP2
mbar
(T
orr)
35
26.2
30
22.5
25
18.75
水蒸气抽除能力 50/60 Hz
g/h
(lb/h)
1090
2.40
1308
2.88
1334
2.94
1601
3.52
1464
3.22
1757
3.87
注油量，最小/最大
l
(qt)
3.1/4.1
3.2/4.3
3.3/4.4
3.4/4.6
3.6/4.8
3.8/5.0
允许的环境温度
°C
(°F)
10 ~ 40
50 ~ 104
关/开气镇的噪音级
2)
OP1
dB(A) 58/60
泵尺寸（长 x 宽 x 高）
mm
(in)
725 x 244 x 352
28.5 x 9.6 x 13.8
781 x 244 x 352
30.7 x 9.6 x 13.8
859 x 244 x 352
33.8 x 9.6 x 13.8
不带电机的泵尺寸（长 x 宽 x 高）
mm
(in)
568 x 244 x 352
22.3 x 9.6 x 13.8
598 x 244 x 352
23.5 x 9.6 x 13.8
684 x 244 x 352
26.9 x 9.6 x 13.8
装运时的尺寸（长 x 宽 x 高）
mm
(in)
950 x 446 x 538
37.4 x 17.5 x 21.1
950 x 446 x 538
37.4 x 17.5 x 21.1
984 x 314 x 574
38.7 x 12.3 x 22.5
20 300956027_011_A1 - © Leybold
