4.8 배드마크
「기판 , 블록」, 「로컬」 등의 배드마크 인식결과를 표시합니다 .
모니터 : 배드마크
28316 -M 3-0 0
•
X, Y
기판데이터입력값 ( 블록옵셋량고려 ) 을표시합니다 .
•
인식결과
실제로마크인식한결과에따라서「OK」또는「NG」판단을합니다 .
OK: 배드마크인식에실패한경우 ,작업을하는것을의미합니다 .
NG: 배드마크인식에성공한경우 ,작업을하지않는것을의미합니다 .
3-23
3

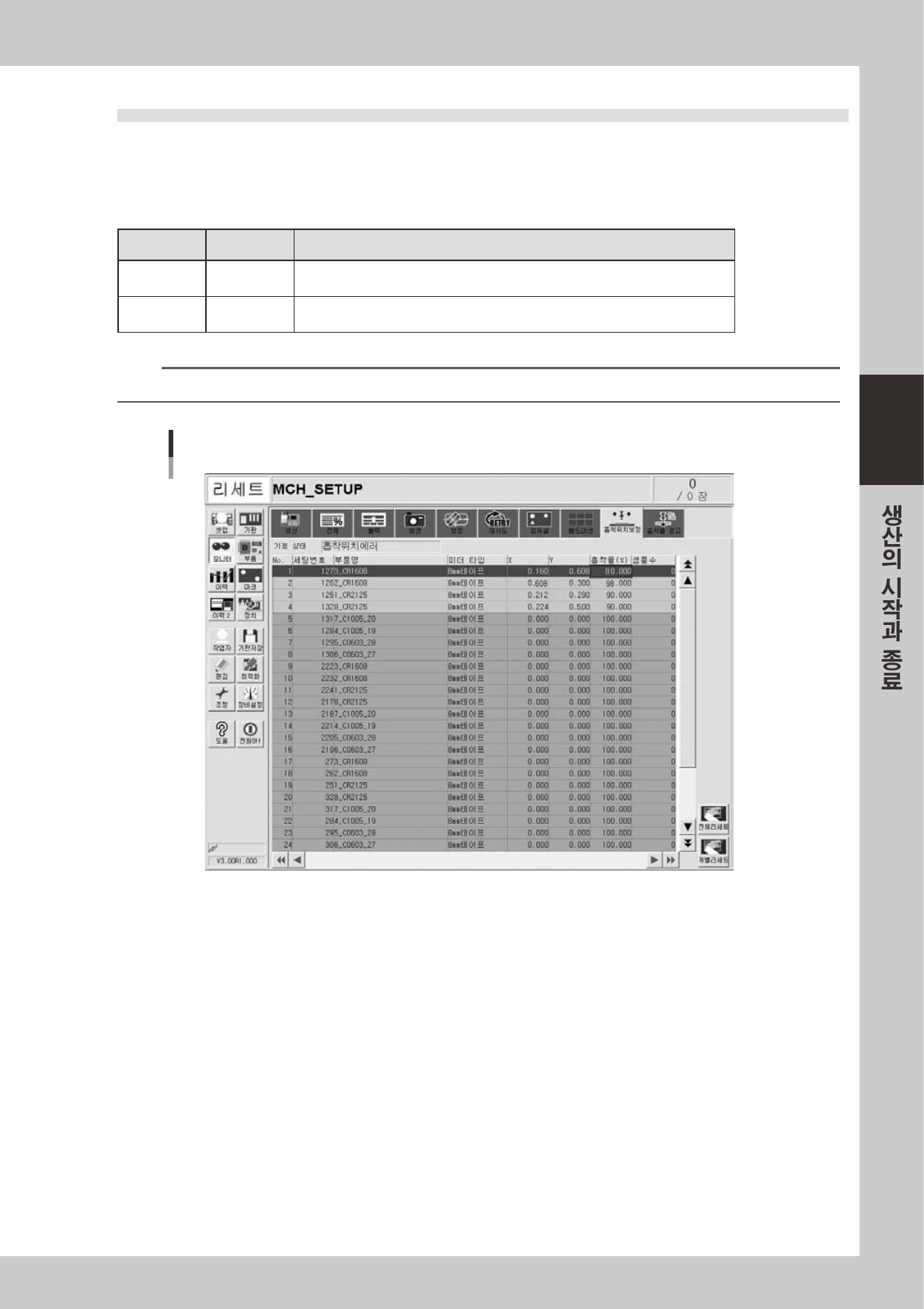

4.9 흡착위치보정
이 화면은 , 흡착위치 보정기능을 사용하고 있는 경우에 표시됩니다 . 대상이 되는 부품이 어떻게 보정되어
있는지 확인할 수 있습니다 . X, Y 방향 어느 한 쪽의 보정량이 설정된 경고영역 , 에러영역에 들어간 경우 ,
실시간으로 행의 색깔을 바꿔서 표시합니다 . 아래에 모니터 표시색을 표시합니다 .
■ 표시색 표
행 색깔 상태 내용
황색 경고
흡착위치보정스펙에설정되어있는노즐테이터별로경고레벨의수치를초과했습
니다 .
적색 에러
흡착위치보정스펙에설정되어있는노즐데이터별로에러레벨의수치를초과했습
니다 .
n
요점
흡착위치보정 스펙에 설정되어 있는 경고레벨 , 에러레벨의 수치는 , 관리자에 의한 설정값이 됩니다 .
모니터 : 흡착위치보정
28317-M 3 -00
•
No.
부품번호 ( 부품정보의데이터No.) 를표시합니다 .
•
세팅 번호
피더세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
•
피더타입
피더타입을표시합니다 .
•
X (mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터X방향의오차량을표시합니다 .
•
Y (mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터Y방향의오차량을표시합니다 .
•
흡착율 (%)
흡착위치보정기능이유효한노즐의부품흡착율을표시합니다 .
3-24
3
•
샘플수
흡착위치보정기능이유효한노즐로흡착 ,탑재한부품수를표시합니다 .
•
[ 전체 리세트 ] 버튼
모니터에표시된모든부품의흡착위치보정데이터를클리어하고 ,리세트합니다 .
•
[ 개별 리세트 ] 버튼
모니터에표시된부품중에서임의의부품을선택하여 ,그부품의흡착위치보정데이터를클리어하고 ,리세트합니다 .
