3-12
3
5. 작업지시 메시지표시 영역
•
작업위치선택
에러와작업지시 ,경고가발생했을때에에러클리어가되지않은위치를드롭다운리스트박스안에서선택합니다 .
드롭다운리스트박스에는 ,작업을필요로하는위치만표시됩니다 .
참고
레이아웃 상의 에러가 된 영역을 클릭하여 작업위치를 선택할 수 있습니다 . 다만 , 에러와 작업지시 , 경고가 발생하지 않은 영
역은 클릭해도 작업위치를 선택할 수 없습니다 .
•
작업지시
「작업위치선택」에서선택된작업위치의에러클리어가되지않은에러와작업지시 ,경고에대하여이제부터대응할작업
을메시지로표시합니다 .복수의에러가발생한경우는 ,대응할작업중에서최우선항목부터순서대로표시합니다 .
좌우화살표버튼을눌러서다른작업지시메시지로전환할수있습니다 .
[ 에러표시 ] 버튼
이버튼을누르면「작업지시」에표시된에러와작업지시 ,경고의상세내용 ,대책방법을참조할에러메시지창이표시됩
니다 .
[ 에러삭제 ] 버튼
「작업지시」에서대상이된에러와작업지시 ,경고의복구작업이완료되었을때에이버튼을눌러주십시오 .이버튼을
누르면대상의작업지시메시지내용은복구완료로간주되어 ,자동운전을재개할수있습니다 .
다만 ,미복구된작업 ( 경고이외 ) 이남아있을경우는 ,자동운전을재개할수없습니다 .
6. 사용부품 상세표 시 영역
현재생산중인프로그램에서사용하고있는부품의기본정보를표시합니다 .에러를일으킨데이터는색을바꿔서표시합
니다 .
참고
장비 전체에서 에러가 발생했을 때는 , 전체영역의 배경이 청색으로 표시됩니다 .
3-13
3

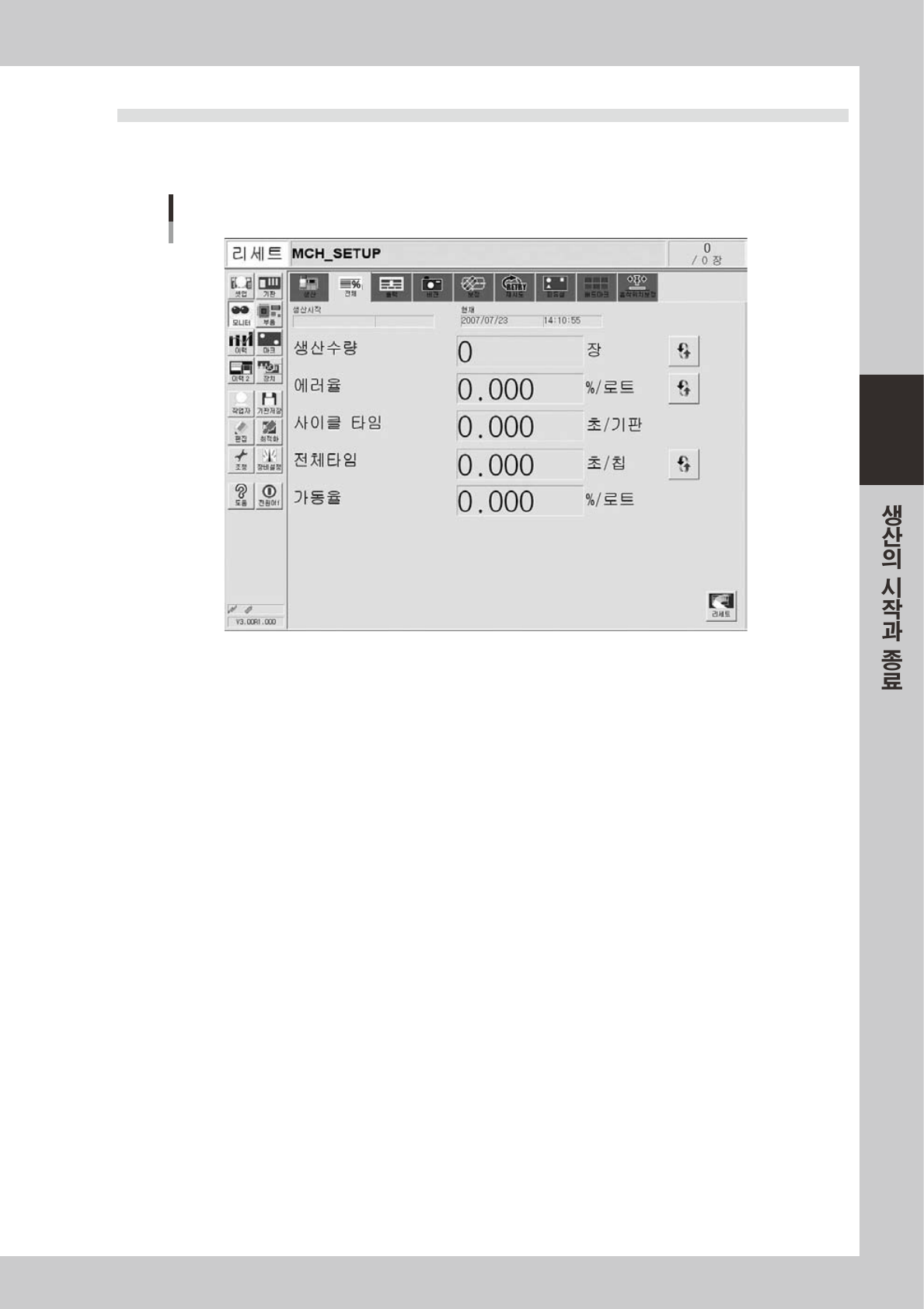

4.2 전체
이 화면은 현재생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 생산시에 이 화면을
열어두면 편리합니다 . 생산기판의 전환을 실행하면 모든 정보가 클리어됩니다 .
모니터 : 전체
28310-M3- 00
•
생산시작
현재생산중의기판데이터를전환했을때의날짜와시간을표시합니다 .
•
현재
이화면을표시했을때기계내의시스템시계의시간이표시됩니다 . 이화면이변경되면표시시간도변경됩니다 .
•
생산수량
현재생산중인기판데이터를전환하고나서의생산된기판장수입니다 .도중에리세트한기판데이터는도중탑재하지
않는한카운트되지않습니다 .
•
에러율
현재생산중인기판데이터로전환되고나서현재까지의흡착미스 ,인식미스에의해폐기된부품의모든소비부품에
대한비율입니다 .1 기판생산종료시에데이터는변경됩니다 .
폐기부품수 / 전부품의소비수 X100= 에러율
•
사이클 타임
기판 1 장당실장시간의평균입니다 .실장이완료되면데이터는변경됩니다 .사이클타임에서는피듀셜등의기판
마크인식시간 ,부품흡착시간 ,부품인식시간 ,실장시간 ,재시도동작시간 ,부품폐기시간 .노즐체인지시간이포함
됩니다 .반송시간과정지시간 ( 에러정지 ,STOP 버튼에의한정지시간등 ) 은포함되지않습니다 .
•
전체타임
부품1 점의실장에걸리는시간 ( 초 / 기판 ) 입니다 .흡착부터실장까지의 1 시퀀스에걸리는시간을 ,그시퀀스로실장한
부품수로나눈시간입니다 .
3-14
3
•
가동율
기계한대의가동율입니다 .상하류측기계상태의영향을받지않은가동율로 ,다음과같은식으로산출하고있습니다 .
일반적으로실장기의가동율은40~70% 정도입니다 .
( 모든스테이지의누적실장시간 + 모든스테이지의누적반송시간 )/[( 모든스테이지분의 ( 생산완료시각 - 셋업완료시간 )-
모든스테이지의누적대기시간 )]X100= 가동율 (%)
누적실장시간 :헤드가작동하고있는합계시간
누적반송시간 :반송 ( 반입 / 반출 ) 의합계시간
누적대기시간 :상류또는하류의기계대기의합계시간
생산완료시각 :다음의생산기판으로전환된시각
셋업완료시각 :「START」버튼을눌러운전이개시된시각
•
[ 리세트 ] 버튼
생산데이터의관리정보를리세트합니다 .생산데이터의관리정보에는 ,화면에표시되고있는각데이터및현재의생산수
량과현재의언로더수량 ,예정생산수량과예정언로더수량도포함됩니다 .리세트를실행하면「셋업」화면의「생산수량」
의수치등도리세트됩니다 .
