2. 생산을 종료하고 전원을 OFF 한다
기판의생산을종료하는방법에대하여설명합니다 .
1
운전을 중지합니다 .
운전을중지하는방법에는다음의4 가지가있습니다 .
e
1. Emergencystop버튼
비상시에사용합니다 .평상시는사용하지말아주십시오 .
2.「Stop」버튼 ( 오퍼레이션패널 )
비상정지버튼과같이무조건운전이중단되지만 ,「START」버튼을누르면운전이재개됩니다 .
3. [ 실장후정지 ] 버튼 ( 조작화면 )
현재의기판실장이완료되면 ,장비가정지합니다 .
4. [ 반송후정지 ] 버튼 ( 조작화면 )
현재컨베이어내에있는기판을생산하고종료시키고싶은경우에사용합니다 .
컨베이어내에있는기판은모두실장 ,반출되고상류측장비에서기판이들어오지않습니다 .
c
주의
자동운전중에는 ,비상정지시이외에는비상정지버튼을누르지마십시오 .
2
운전을 리세트합니다 .
오퍼레이션패널의「RESET」버튼을누르면 ,기판생산준비상태로돌아갑니다 .
3
[ 전원 off] 버튼을 누릅니다 .
좌측의버튼에리어에서[ 전원Off] 버튼을눌러주십시오 .
[전원Off] 버튼
[전원Off] 버튼
283 0 6-M3- 00
3-7
3
4
확인 대화창이 표시되면 , [ 예 ] 버튼을 누릅니다 .
[예]를 누릅니다

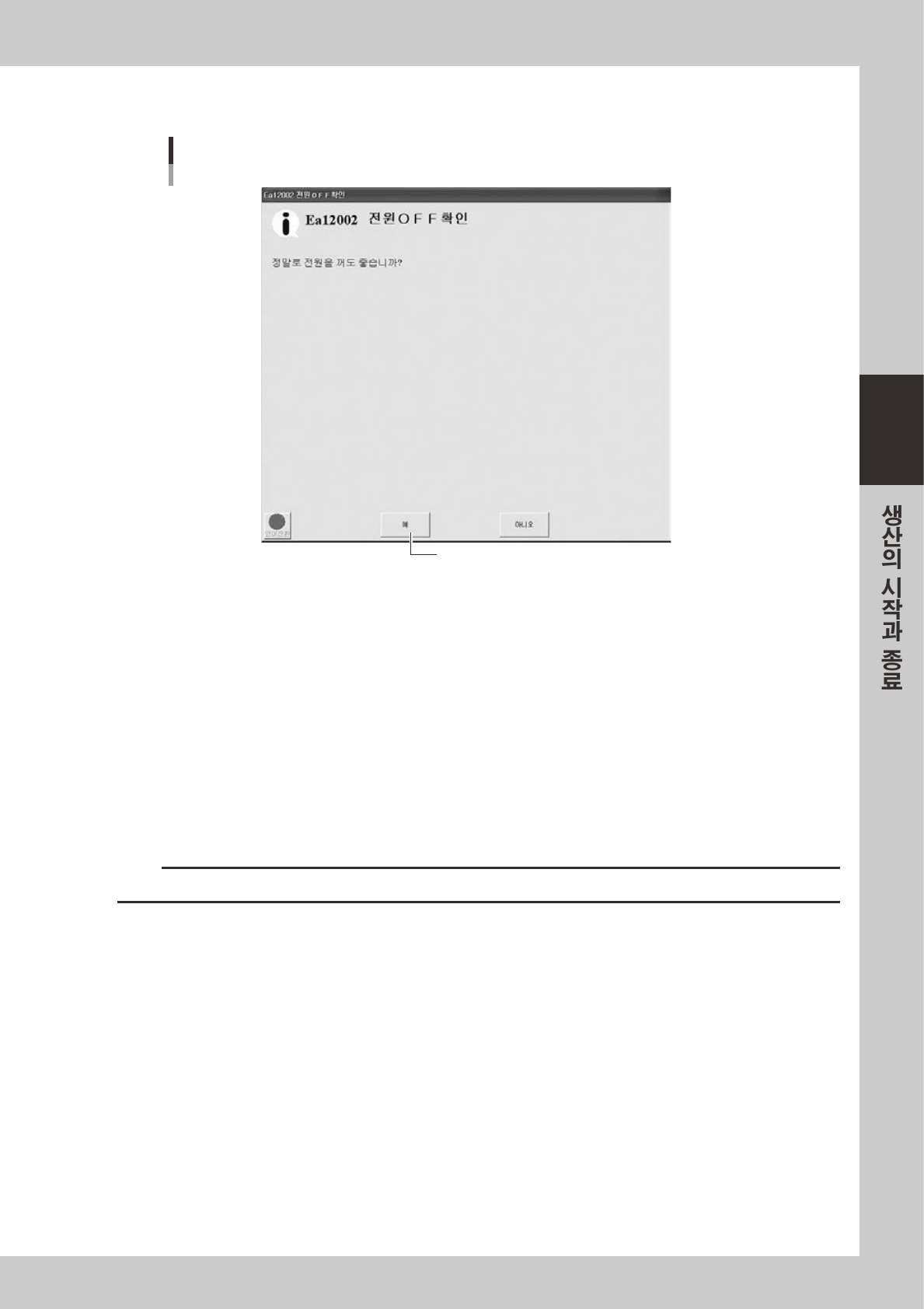

전원OFF확인 대화창
283 0 7-M 3-0 0
5
원점위치로의 이동을 합니다 .
원점이동대화창이나타나면 ,[OK] 버튼을눌러주십시오 .
6
전원 OFF 확인 대화창이 나타나면 , [OK] 버튼을 누릅니다 .
e
7
비상정지버튼을 누릅니다 .
비상정지대화창이나타나면 ,비상정지버튼을누르고 ,[OK] 버튼을누릅니다 .
8
장비의 전원스위치를 OFF 로 합니다 .
화면에전원OFF허가가표시되면 ,장비본체우측아래의전원스위치를왼쪽으로돌려서OFF 로
하여주십시오 .
c
주의
순서를무시하고 ,무리하게전원스위치를OFF 하면데이터와기기파손의원인이됩니다 .
3-8
3
3. 모듈에러 정지기능
모듈에러정지기능이란 ,자동운전중에특정한실장테이블이에러정지를해도그실장테이블이외의실장테이블
은정지하지않고실장을계속할수있는기능입니다 .
모듈에러가발생했을때는버저 ,표시등 ,식별등 ( 옵션 ) 으로알립니다 .
이때조작화면은에러창을표시하고 ,위치영역은「자동운전」과「모듈에러」를1 초마다전환해서표시합니다 .
■ 표시등
상태 상황 버저
표시등
식별등
( 옵션 )
녹 적 황
모듈발생
특정한테이블에서에러가발
생하여작업자의작업이필요
ON ---- ---- 점멸 전후 2 등점등
운전계속중인테이블이있슴
---- 점등 ---- ----
모듈에러복구 모든테이블운전
---- 점등 ---- ---- ----
모든테이블운전정지
모듈에러의복구작업이길어
지고있슴
---- ---- ---- 점등 전후 2 등황색점등
운전재개 모듈에러복구 ---- 점등 ---- ---- ----
표시가 1초마다 전환된다
모듈 정지중의 화면표시
283 0 8-M 3 -0 0
