3. [ 축 이동 ] 버튼
수동으로축을움직일경우에사용합니다 .화살표를사용하거나 ,[PTP]버튼을눌러서수치입력후이동시킬수있습니
다 .

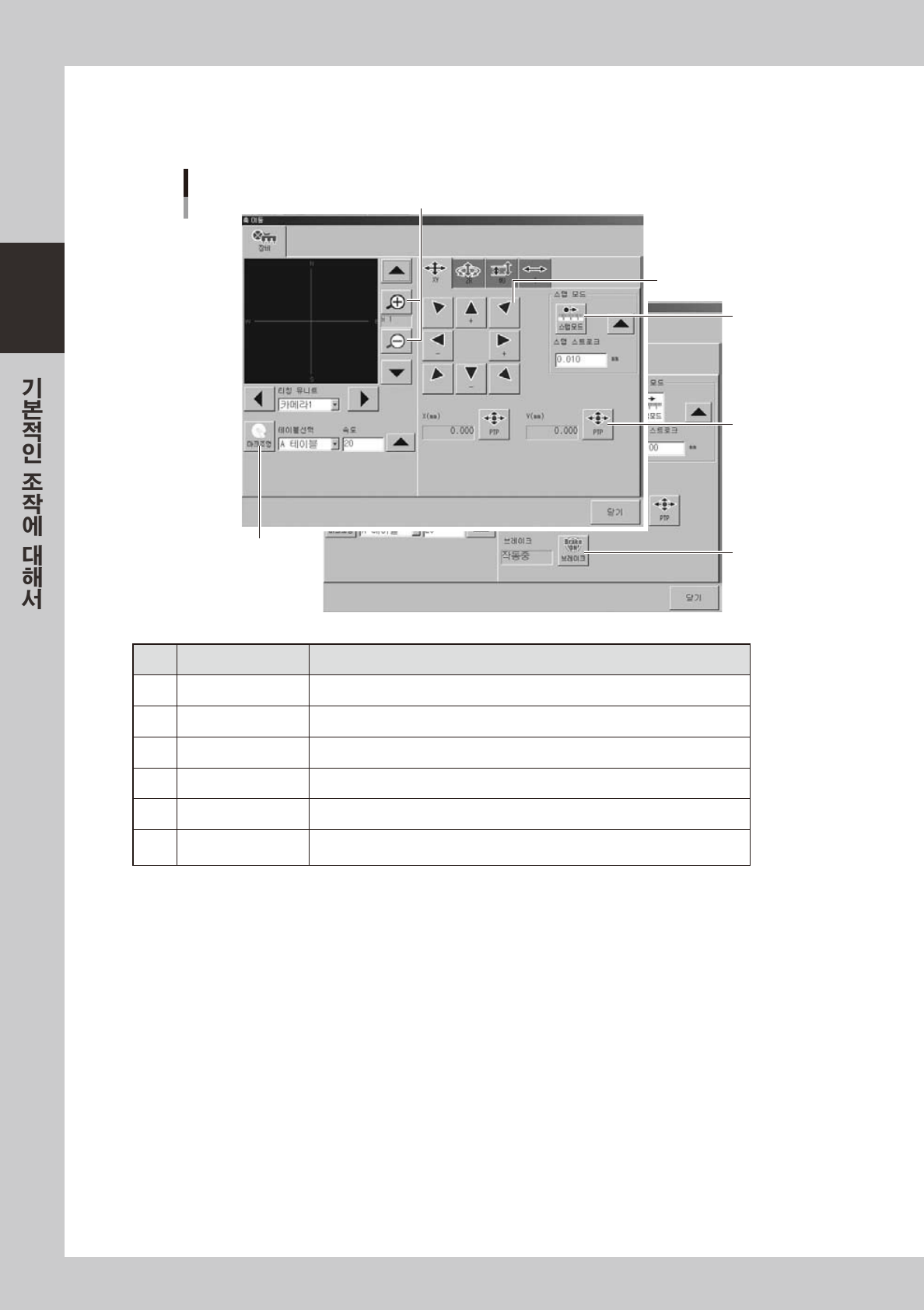

「축이동」화면
1
2
3
4
5
6
28 2 07-M9-0 0
버튼명 기능
１ 확대 ,축소（＋ ,
−
） 화상의확대 ,축소를실행합니다 .(16 배 ~1/16 배 )
２ 마크조명 마크조명을수동으로변경할수있습니다 .데이터에는영향없습니다 .
３ PTP 지정한좌표로대상이이동합니다 .
４ 스탭모드 스탭스트로크에지정한양만큼화살표키로움직입니다 .
５ 화살표 이동방향으로이동시킬때사용합니다 .
6 브레이크
비상정지상태에서 ,브레이크를해제할때사용합니다 .(W 축과PU 축만 )
서보 ON 하면 ,자동적으로브레이크는해제됩니다 .
2-15
2
4. [ 좌 ], [ 우 ] 버튼
좌측또는우측으로컨베이어모터를고속으로회전시킵니다 .
5. [ 저속 좌 ], [ 저속 우 ] 버튼
좌측또는우측으로컨베이어모터를저속으로회전시킵니다 .
6. [ 푸쉬업 ] 버튼 (A - D)
각테이블의푸쉬업플레이트를상하로움직입니다 .연동하여클램프기능이동작합니다 .
7. [ 출구스톱퍼 ], [ 입구스톱퍼 ] 버튼
출구또는입구스톱퍼를상하로움직입니다 .
8. [T1 Claw 상하 1
〜
3], [T2 Claw 상하 1
〜
3] 버튼
수동으로T 축의Claw 를상하로움직일경우에사용합니다 .
[T1 Claw 상하 1], [T2 Claw 상하 1]
기판의입구부터세어첫번째의Claw 를상하로움직입니다 .
[T1 Claw 상하 2], [T2 Claw 상하 2]
기판의입구부터세어2 번째부터4 번째의Claw3 개를연동하여상하로움직입니다 .
[T1 Claw 상하 3], [T2 Claw 상하 3]
기판의출구부터세어첫번째의Claw 를상하로움직입니다 .

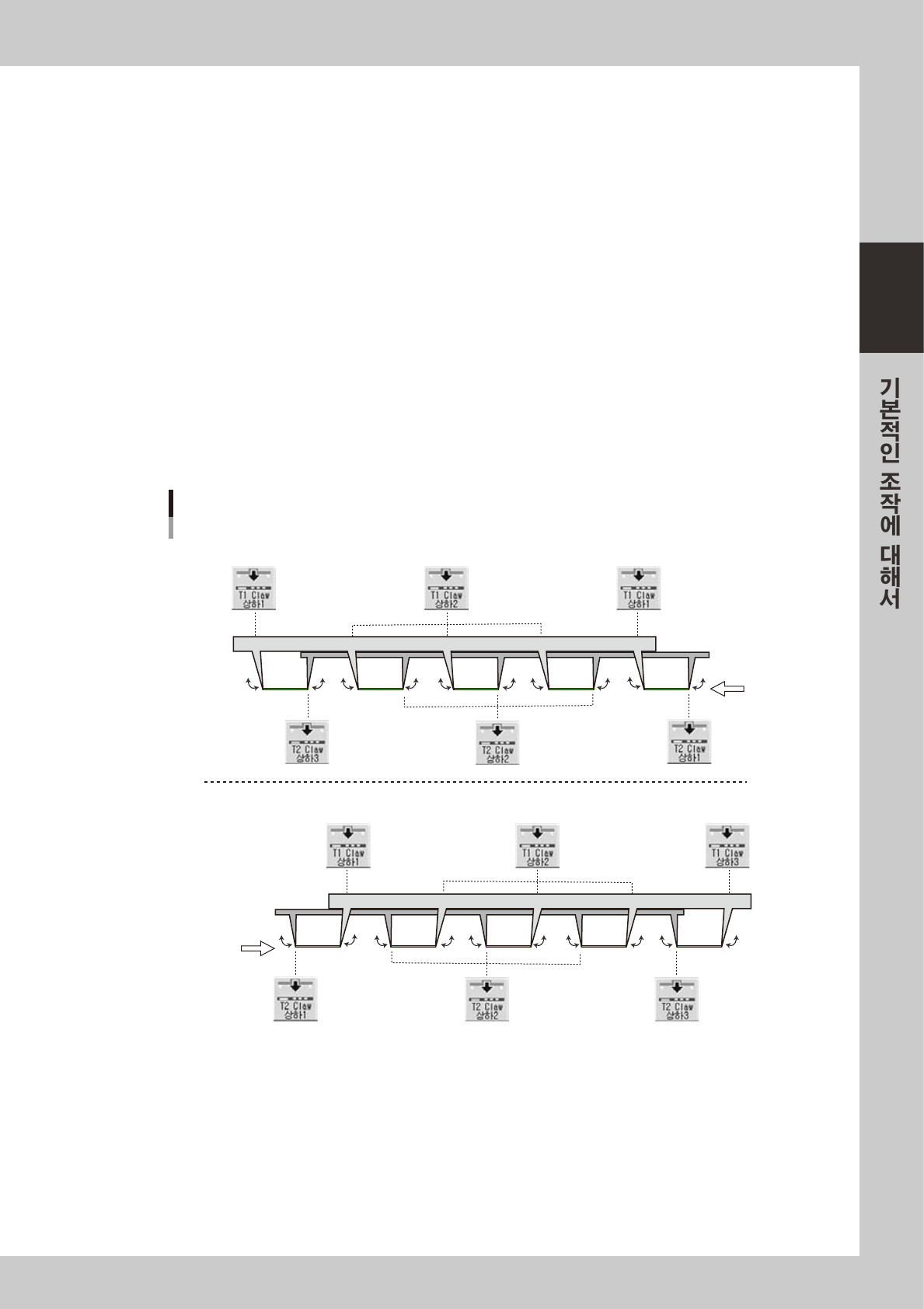

[T1 Claw 상하1〜3], [T2 Claw 상하1〜3] 버튼
기판
기판
T2
T1
T2
T1
■ 기판 우→좌
■ 기판 좌→우
272 01-M3- 0 0
2-16
2
■ 헤드 수동조작

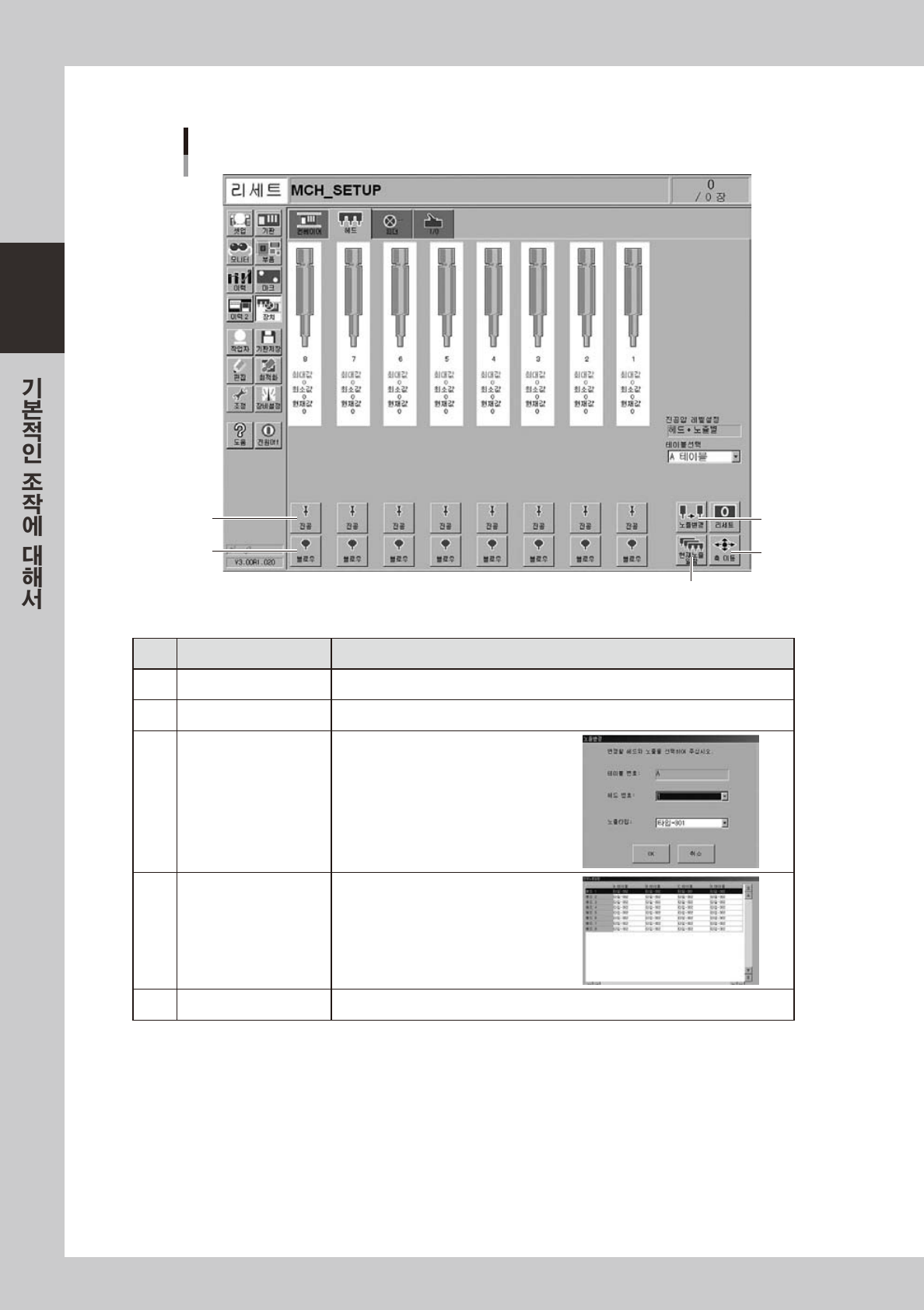

「장치」ー「헤드」화면
1
2
3
4
5
28 2 08 -M3 -00
버튼명 기능
1 진공 각헤드의진공ON/OFF 를실행합니다 .
2
블로우
각헤드의블로우ON/OFF 를실행합니다 .
3 노즐변경
「노즐변경」대화창이표시되면 ,헤드및노
즐타입을지정해서노즐체인지를실행합니
다 .
4 현
재노즐 일람
현재 ,헤드에장착되어있는노즐타입의일
람을표시합니다 .
5 축이동 축을이동시키기위해사용합니다 .「컨베이어」화면의축이동과같습니다 .
