1-24 1 3 「 노 즐 샤 프 트 블 로 우 실 행 최 종 확 인 」 대 화 창 이 표 시 됩 니 다 . 대화 창 의 내용 을 확 인하고 해당 하 는 버튼 을 눌 러주 십 시오 . [ O K] 노즐샤프 트 청 소블로우 를 실행합 니다 . [ 취소 ] 노즐샤프 트 청 소 블로우 를 실행하지 않고 , [ 장 치 ] - 「 헤드 」 …
1-23
1
■ 노즐스테이션 ( 옵션 ) 을 장착하고 있을 경우
노즐스테이션 ( 옵션 ) 을사용하고 ,모든노즐이자동교환되도록설정되어있을경우에는 ,다음과같이조작합니다 .
1
[ 장치 ] -「헤드」화면을 엽니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .

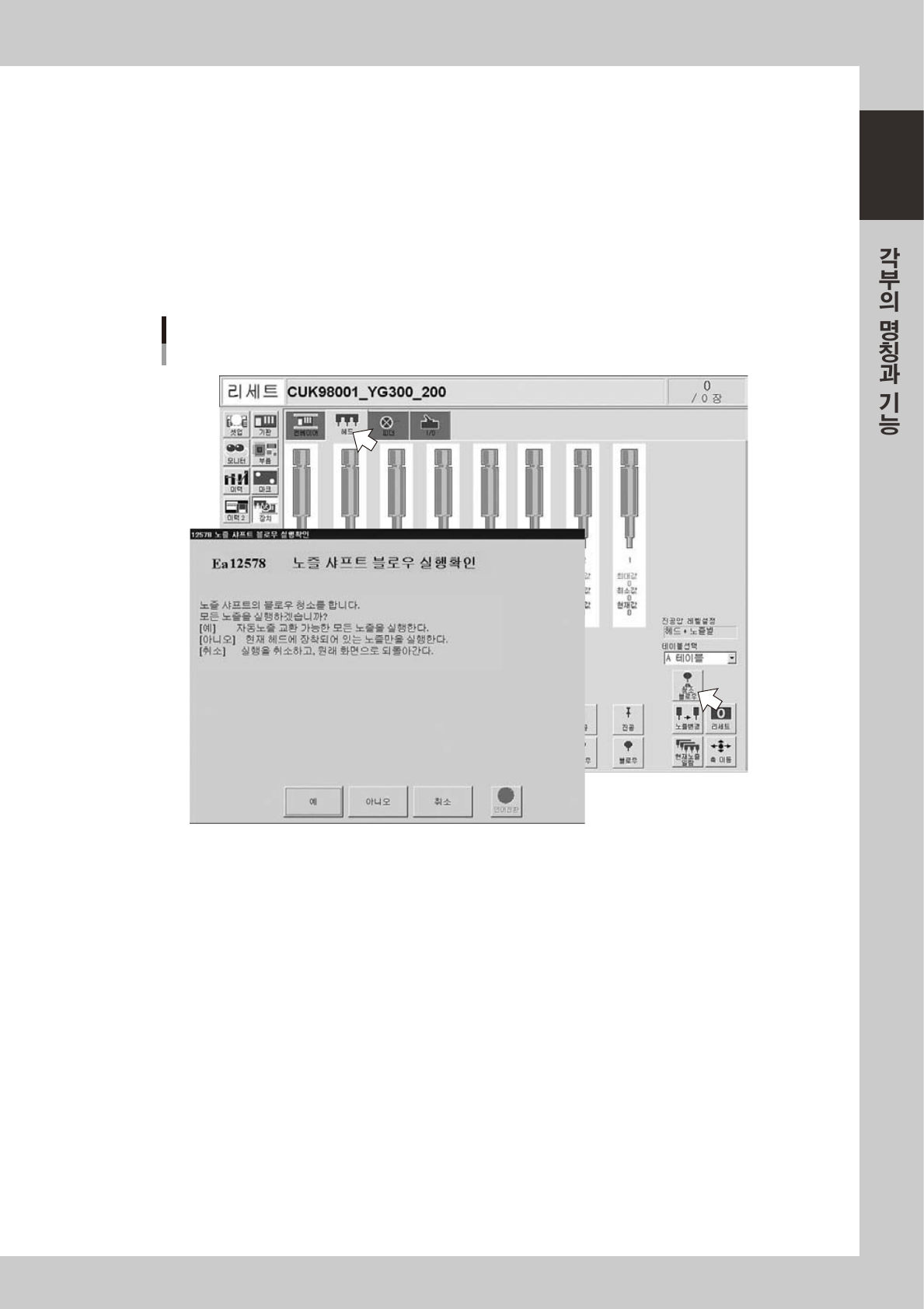

「노즐샤프트블로우샐행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[ 예 ] 또는[ 아니오 ] 버튼을눌러서 ,다음Step 으로진행
해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료합니다 .
노즐샤프트 블로우
노즐스테이션(옵션)을 사용하고 있을 경우
28103-M3 - 00
1-24
1
3
「노즐샤프트 블로우 실행 최종확인」대화창이 표시됩니다 .
대화창의내용을확인하고해당하는버튼을눌러주십시오 .
[OK]
노즐샤프트청소블로우를실행합니다 .
[ 취소 ]
노즐샤프트청소블로우를실행하지않고 ,[ 장치 ]-「헤드」화면으로되돌아갑니다 .
「노즐샤프트 블로우실행 최종확인」
2810 4 -M 3-0 0
■ 안전체크기능
노즐샤프트블로우기능에는 ,다음과같은안전체크기능이부가되어있습니다 .
•
노즐샤프트 블로우 중단경고
노즐샤프트블로우실행중에비상정지와인터락등으로운전을정지시키면 ,헤드가곧바로상승합니다 .그런경우 ,블로
우가계속된채로헤드가상승하여노즐이빠질가능성이있습니다 .
그때문에 ,노즐샤프트블로우를실행중에운전정지를한경우는「노즐샤프트블로우실행확인」창을표시합니다 .
•
노즐 낙하검지 센서체크
노즐샤프트블로우기능에서는청소시에고압블로우를불기때문에 ,실행중에운전정지를하면헤드에서노즐이빠져버릴
가능성이있습니다 .헤드에서노즐이빠져서 ,블로우스테이션상에방치된채로자동운전이실행되면다른헤드와멀티
MACS 유니트와간섭될위험이있습니다 .그때문에 ,블로우스테이션상에노즐방치감지센서가배치되어 ,장비는이것
을상시감시하고있습니다 .
노즐샤프트블로우실행시의헤드하강중이외에이센서가차단되었을경우에는 ,「인터락에러」가발생하여 ,장비는인
터락상태가되어동작할수없습니다 .
제 2 장 기본적인 조작에 대해서
목차
1. 조작전에 2-1
1.1 비상정지의 해제방법 2-1
1.2 에러의 클리어 방법 2-
2
1.3 대표적인 에러와 대처방법 2-
3
2. 조작화면과 각종버튼 2-8
2.1 조작화면의 기본구성 2-8
2.2 셋업화면 2-1
1
2.3 장치화면 2-1
2
3. 장비의 기동과 종료 2-19
3.1 시작전 점검을 한다 2-20
3.2
장비를 기동한다 2-21
3.3 워밍업을 실행한다 2-2
3
3.4 컨베이어의 셋업을 실행한다 2-2
5
3.4.1 작업의흐름 2-26
3.5 부품공급 장치의 준비 2-28
3.5.1 테이프피더 2-28
