3-3 3 2 . [ 노 즐 보 기 ] 버 튼 각 헤드 에 사 용 해야 하 는 노즐 타 입이 표 시됩니다 . 노즐 스 테이 션이 장 착 되어 있지 않 을 경우 나 자 동 노즐체인지를 하지 않는 헤드를 사 용 하고 있는 경우 에는 , [ 노즐보 기 ] 를 토대로 각 헤드 에 적 정한 노 즐 이 장 착 …
3-2
3
2
컨베이어 유니트의 셋업을 실행합니다 .
[ 장치 ]-「컨베이어」탭화면을열고 ,기판에맞춰컨베이어폭과기판고정유니트를조정하십시오 .
상세내용은2 장[3.4컨베이어의셋업을실행한다 ] 를참조해주십시오 .
「장치」ー「컨베이어」화면
283 01-M3- 0 0
3
다른 셋업항목을 확인합니다 .
「셋업」화면으로돌아가서 ,아래의버튼을눌러서필요한확인이나설정을해주십시오 .
3
124
「셋업」화면
5
283 0 2-M3 -00
28 216-F5- 00
1. [ 부품보기 ] 버튼
기판의생산에필요한부품공급장치의지정된피더세트위치등을표시합니다 .각부품피더가바른위치에세팅되어
있는지확인하시기바랍니다 .
3-3
3
2. [ 노즐보기 ] 버튼
각헤드에사용해야하는노즐타입이표시됩니다 .노즐스테이션이장착되어있지않을경우나자동노즐체인지를하지
않는헤드를사용하고있는경우에는 ,[ 노즐보기 ] 를토대로각헤드에적정한노즐이장착되어있는지확인합니다 .
3. [ 벌크세팅 ] 버튼
벌크피더를사용하고있을경우에 ,흡착위치로의부품공급이미완료일때사용하여주십시오 .
4. [ 노즐상태확인 ] 버튼
노즐끝의오염상태를부품인식용카메라로체크합니다 .이체크결과가에러가되었을경우 ,노즐청소를하여주십시오 .
c
주의
[ 노즐상태확인 ] 버튼을누르면동시에헤드가카메라위치까지이동하므로 ,주의하시기바랍니다 .또한 ,노즐은사용함에따라
점차오염되므로 ,이확인을몇번이고실행했을경우 ,OK 되거나NG 가나지만 ,이것은트러블이아닙니다 .
5. [ 노즐형상취득 ] 버튼
사이드뷰카메라로모든노즐의형상검출을합니다 .
4

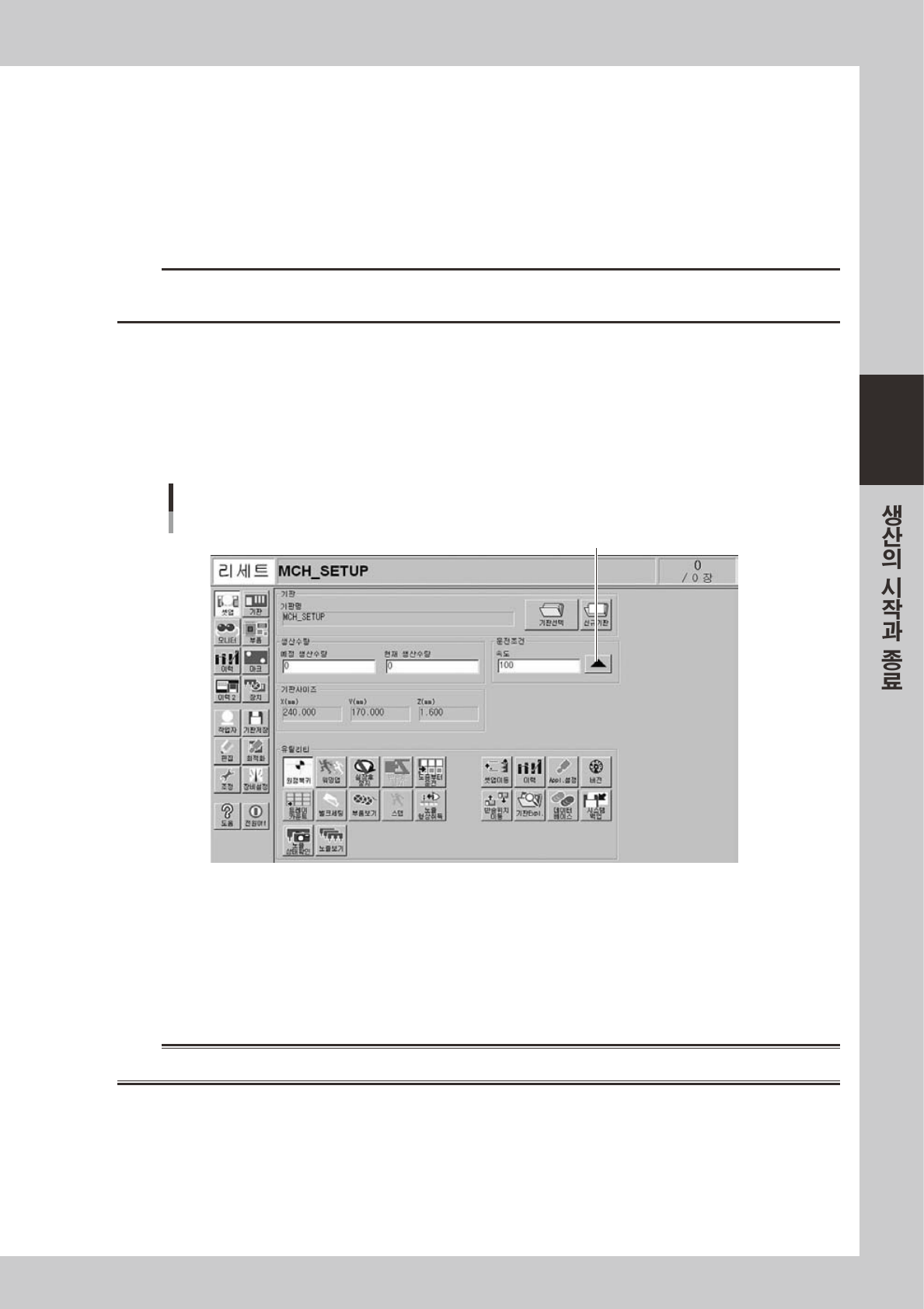

운전속도를 설정합니다 .
운전조건의「속도」에는현재설정되어있는운전속도가표시되어있습니다 .운전속도를
변경하고자할경우 [ ▲ ] 버튼을눌러주십시오 .
운전 속도를 설정한다
운전속도의 설정
283 0 3 -M3 -00
5
운전을 시작합니다 .
1. 비상정지버튼을해제하고 ,오퍼레이션패널의「READY」버튼을누릅니다 .
2. 안전을확인한후 ,오퍼레이션패널의「START」버튼을누릅니다 .
3. 입구센서가기판을감지하면컨베이어벨트가회전하기시작하고 , 기판을작업위치까지반송하여
부품의실장을시작합니다 .
w
경고
표시등의 녹색등이 점등된 ( 자동운전중 ) 상태에서는 , 절대로 헤드의 가동 범위내에 들어가지 마십시오 .
3-4
3

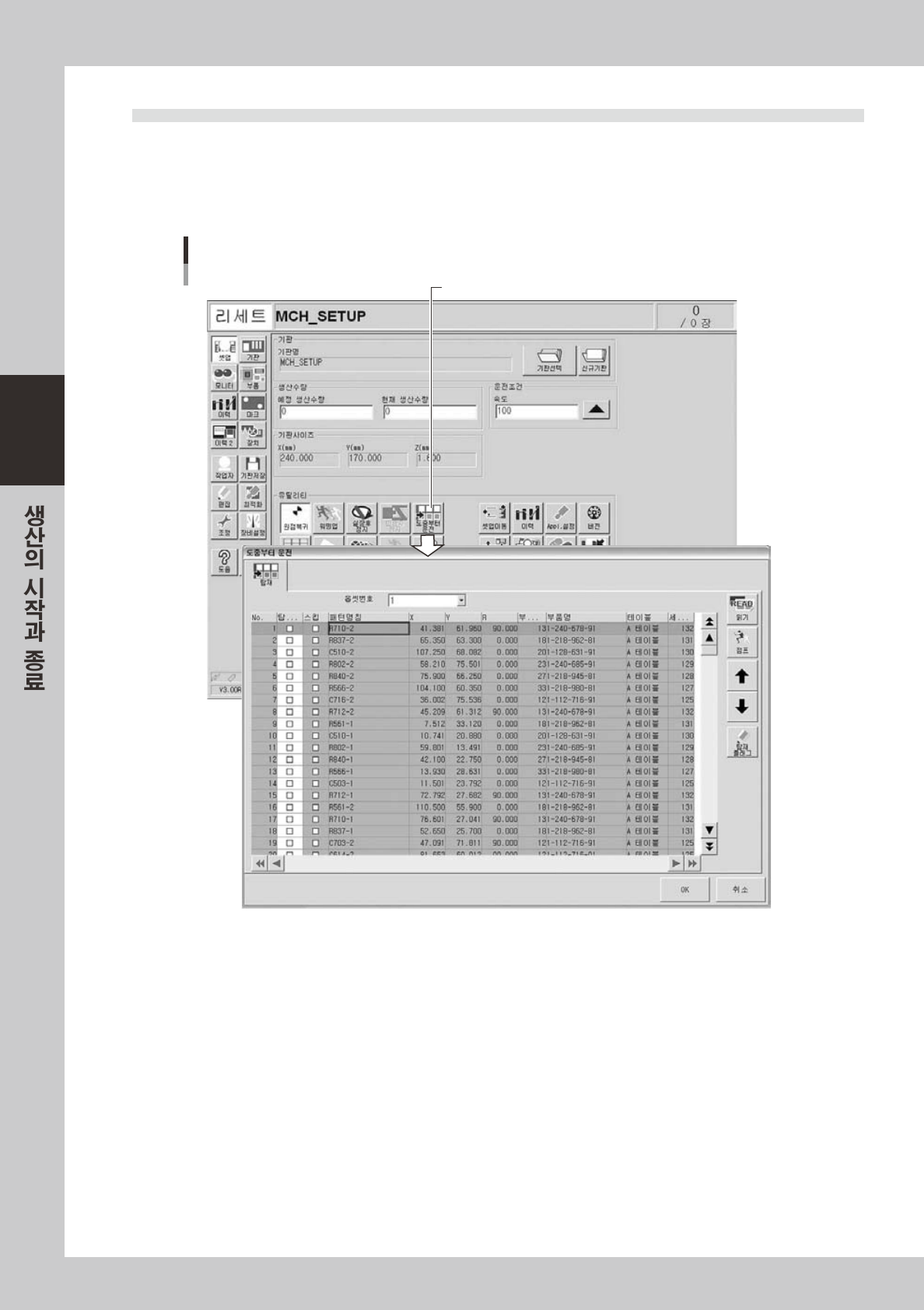

1.1 「도중부터 운전」을 사용한다
「셋업」화면의 [ 도중부터 운전 ] 버튼을 누르면 , 「도중부터 운전」대화창이 열립니다 .
기판의 생산도중에 리세트한 데이터를 계속해서 실장하고 싶은 경우나 , 특정의 블록 또는 특정의 탑재
포인트만 실장하고 싶은 경우에 사 용합니다 . 이 기능은 설정후 첫번째 기판에만 유효하고 , 다음 기판
부터는 정상적인 탑재작업을 합니다 .
[도중부터 운전] 버튼
[도중부터 운전] 화면
283 0 4-M3- 00
