2-12 2 2 . 3 장 치 화 면 「 장 치 」 화 면 내 의 수 동 조 작 버 튼 에 관 한 내 용 과 기능 에 대 해 서 설 명 합 니 다 . ■ 컨 베 이 어 수 동 조 작 3 1 2 4 6 8 7 컨베이어 수동버튼 5 2 8 2 0 4 - M 3 - 0 0
2-11
2
2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
1
2
3
4
5
6
7
8
9
10 11
12
131415
16
17
18
28 2 03 -M 3 -0 0
버튼명 기능
2-12
2
2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .
■ 컨베이어 수동조작
3
1
2 4 6
8
7
컨베이어 수동버튼
5
28 2 04-M3- 00
2-13
2

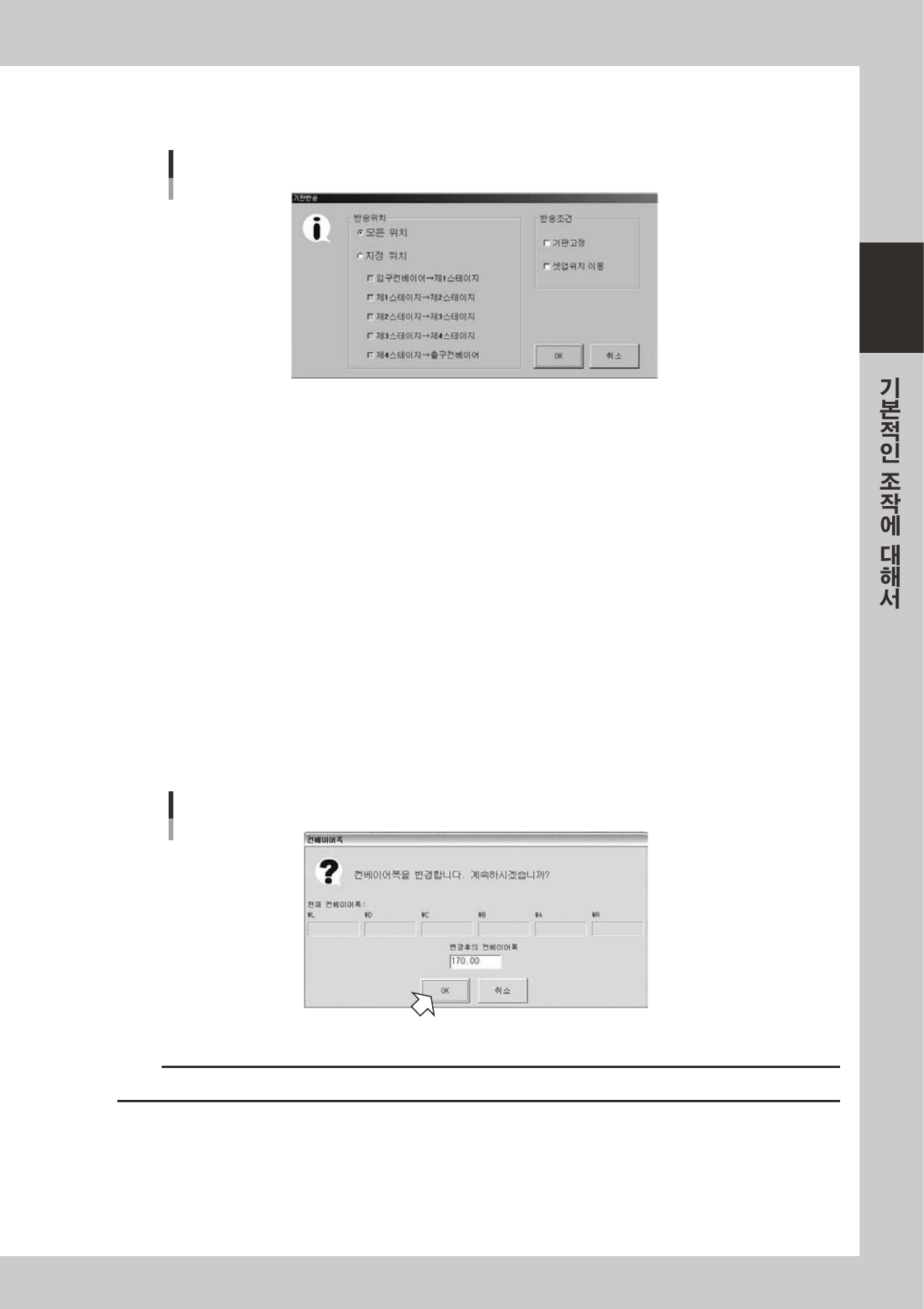

1. [ 기판반송 ] 버튼
[ 기판반송 ] 버튼을누르면 ,다음과같은대화창이표시됩니다 .
「기판반송」대화창
28 2 05 -M 3 -00
•
모든 위치
모든위치를선택하면 ,「입구컨베이어→제 1 스테이지」,「제 1 스테이지→제 2 스테이지」,「제 2 스테이지→제 3 스테이지」,
「제 3 스테이지→제 4 스테이지」,「제 4 스테이지→출구컨베이어」로반송을실행합니다 .
•
지정위치
체크박스에지정된구간만반송을실행합니다 .전부체크하면 ,「모든위치」와같은동작으로실행합니다 .
•
기판고정
기판반송종료후에 ,기판이있는스테이지에서기판고정을합니다 .
•
셋업위치 이동
기판반송종료후에 ,각스테이지가다음과같은위치로이동합니다 .
•
실장스테이지 (A,B,C,D) 는실장위치로이동합니다 .
•
반송스테이지는반송위치 ( 상류장비의컨베이어와라인이일치하는위치 ) 로이동합니다 .
•
반출스테이지는반출위치 ( 하류장비의컨베이어와라인이일치하는위치 ) 로이동합니다 .
2. [ 컨베이어 폭 ] 버튼
컨베이어폭을생산할기판폭에맞춥니다 .
[ 컨베이어 ] 버튼을누르면컨베이어폭대화창이표시되므로 ,컨베이어폭을확인하고[OK] 버튼을눌러주십시오 .
컨베이어가지정된폭으로변경됩니다 .
「컨베이어폭」화면
28 2 06-M3- 00
c
주의
컨베이어폭조정시 ,컨베이어레일이다른컨베이어유니트와푸쉬업핀등에닿지않도록주의하여주십시오 .
