2-1 1 2 2 . 2 셋 업 화 면 「 셋 업 」 화 면 에 서 표 시되 는 각 버 튼 의 내 용 과 기 능 에 대 해 서 설 명합 니 다 . 「셋업」화면 1 2 3 4 5 6 7 8 9 10 1 1 12 13 14 15 16 17 18 2 8 2 03 - M 3 - 0 0 버 튼 명 기 능 …
2-10
2

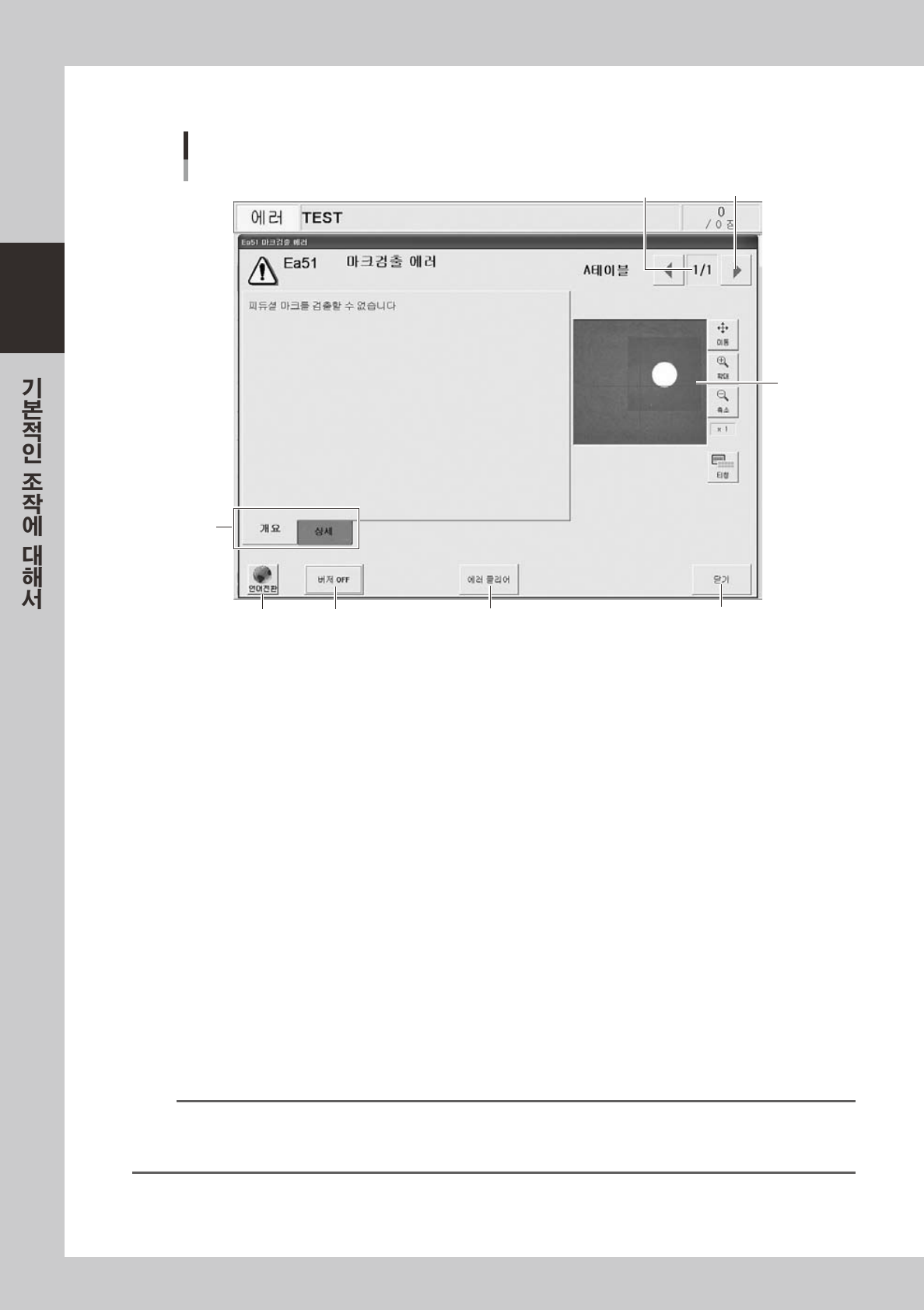

에러화면에 대하여
에러화면의 구성 예
1
2
3
6 74 5
[에러전환] 버튼
마크검출 에러
28 2 02 -M3 - 00
1. 에러수량 표시
현재표시중인에러와에러총수량을표시합니다 .복수의에러가발생한경우는 ,좌우의[ 에러전환 ]버튼을눌러서
에러화면으로전환할수있습니다 .
2. 메시지 전환 탭
개요
작업자용메시지를표시합니다 .
상세
관리자 ,서비스담당자용메시지를표시합니다 .메시지가없을때는이탭은표시되지않습니다 .
3. 인식화상표시 ( 부품흡착 , 마크인식시의 에러화면으로 표시）
부품흡착과마크인식등 ,화상처리를했을때에발생한에러에대하여화상을표시합니다 .
4. [ 버저 OFF]
부저를OFF 합니다 .
5. [ 에러 클리어 ]
발생한에러를클리어합니다 .
6. [ 언어전환 ] 버튼
대화창에표시된메시지의언어를전환할수있습니다 .
7. [ 닫기 ] 버튼
에러를클리어하지않고창을닫습니다 .
참고
[ 닫기 ] 버튼을 누르고 에러화면을 닫은 다음 , [ 모니터 ] 버튼을 눌러서「생산모니터」탭을 열면 에러가 발생한 곳을 확인할
수 있습니다 . 또한 ,「생산모니터」화면의 [ 에러표시 ] 버튼을 누르면 , 에러메시지를 다시 표시할 수 있습니다 .
「생산모니터」화면에 대해서는 , 「3 장 생산의 시작과 종료」를 참조하여 주십시오 .
2-11
2

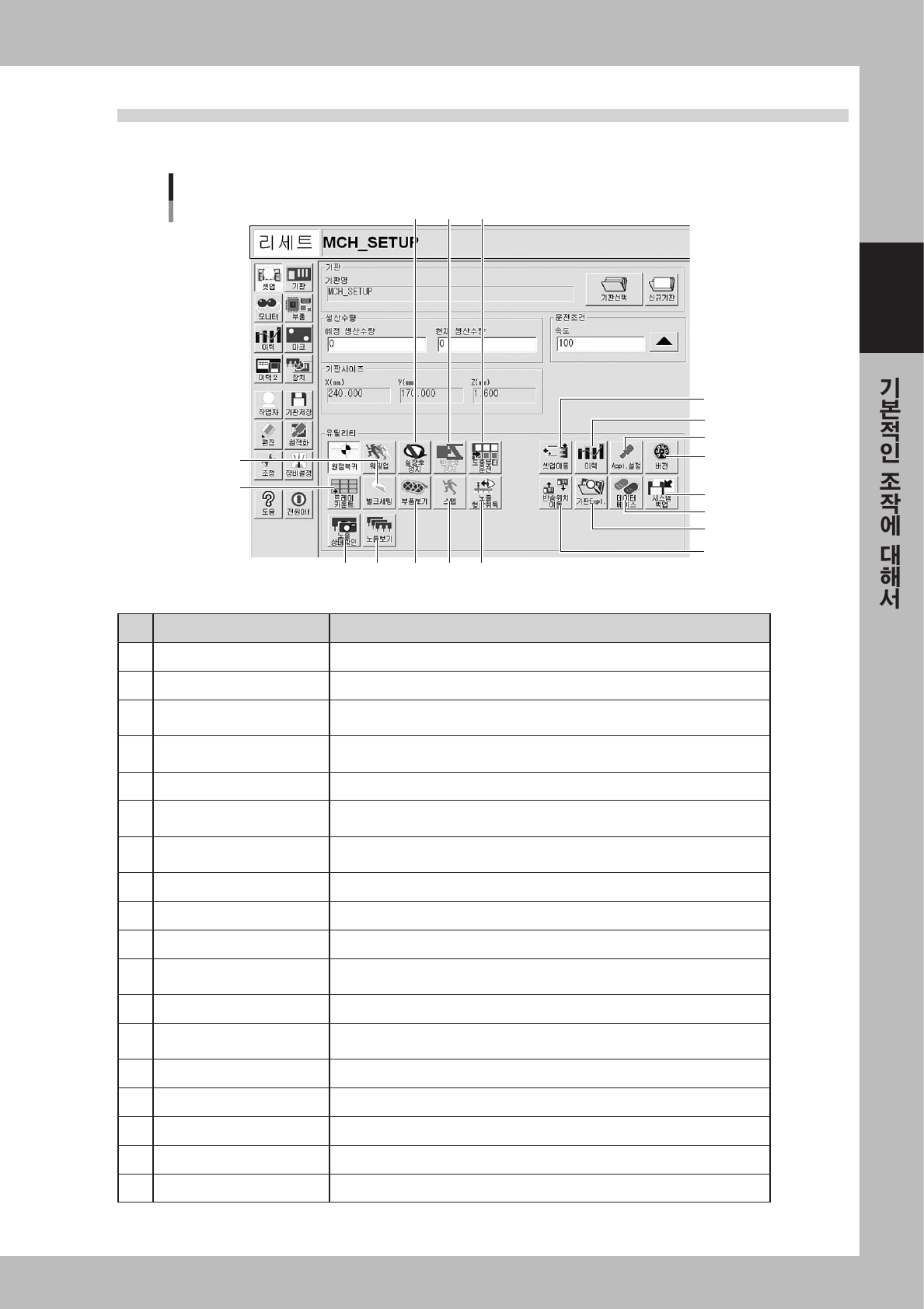

2.2 셋업화면
「셋업」화면에서 표시되는 각 버튼의 내용과 기능에 대해서 설명합니다 .
「셋업」화면
1
2
3
4
5
6
7
8
9
10 11
12
131415
16
17
18
28 2 03 -M 3 -0 0
버튼명 기능
2-12
2

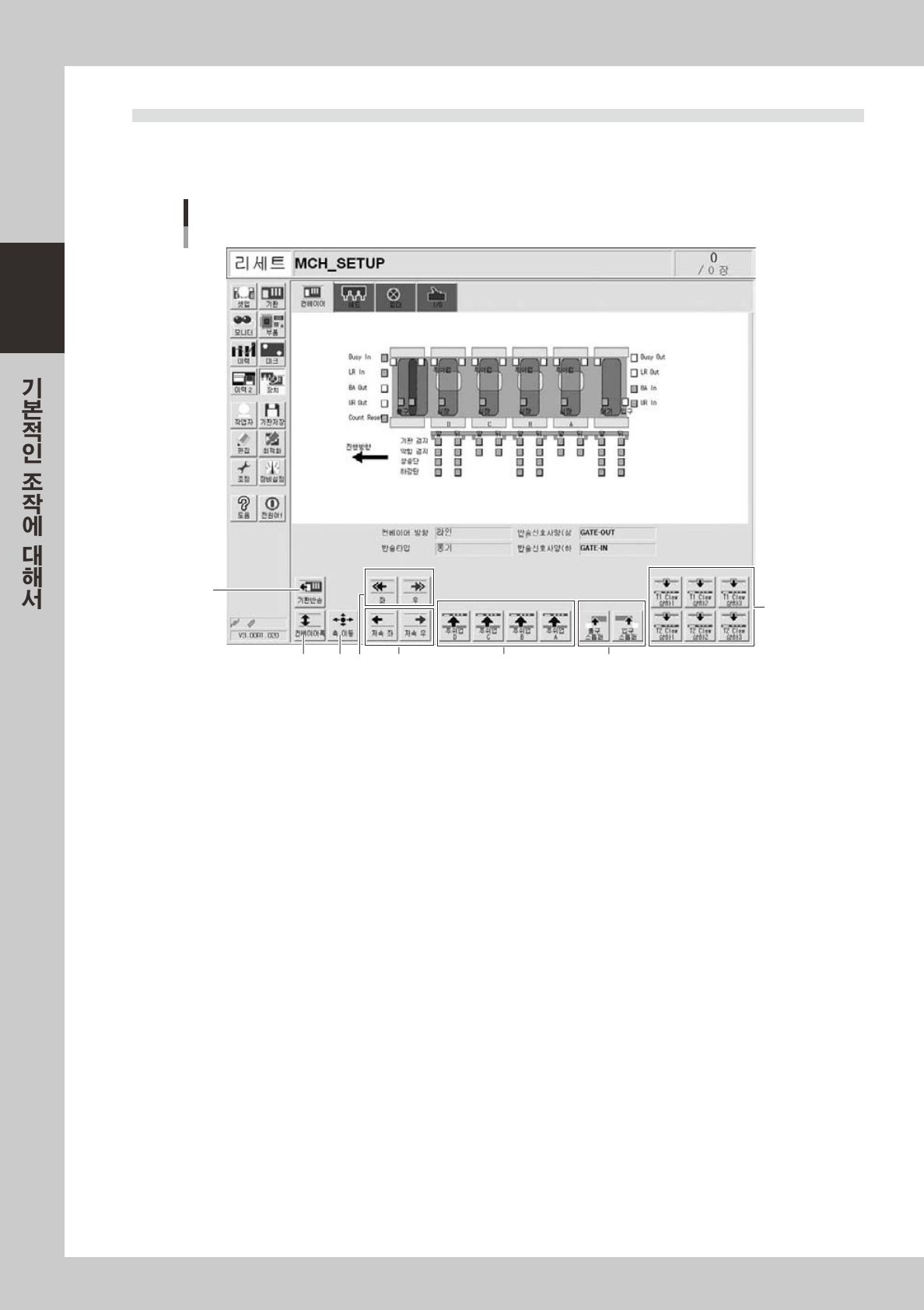

2.3 장치화면
「장치」화면내의 수동조작 버튼에 관한 내용과 기능에 대해서 설명합니다 .
■ 컨베이어 수동조작
3
1
2 4 6
8
7
컨베이어 수동버튼
5
28 2 04-M3- 00
