2-30 2 아 이들 롤 러 A S S Y 의 레버를 눌 러 서 , 탑 테이프를 드 라 이브 롤 러 A S S Y 와 아 이들 롤 러 A S S Y 사 이에 끼웁 니다 . 드라이브 롤러 ASSY와 아이들 롤러 ASSY 드라이브 롤러 ASSY 아이들 롤러 ASSY 2 721 0 - M 3 - 0 0 5 테 이 프 가 이 드 를 셋 팅합 니 다 …
2-29
2
4
테이프 피더에 장착합니다 .
아래의각테이프피더의테이프경로도에따라서테이프를장착하여주십시오 .
D
CL형 테이프 피더
: 탑 테이프
: 캐리어 테이프
∼
∼
EA
a
c
A
a
D
E
c
C
B
b
테이프 경로의 예
A
a
E
c
C
B
b
8mm 테이프 피더
12mm, 16mm 테이프 피더
272 0 8-M 3 -00
n
요점
탑 테이프는 , 테이프 가이드의 틈새부분에 끼워서 빼 주십시오 .
탑 테이프
틈새부분
탑 테이프 끼워서 빼기
272 0 9-M 3 -0 0

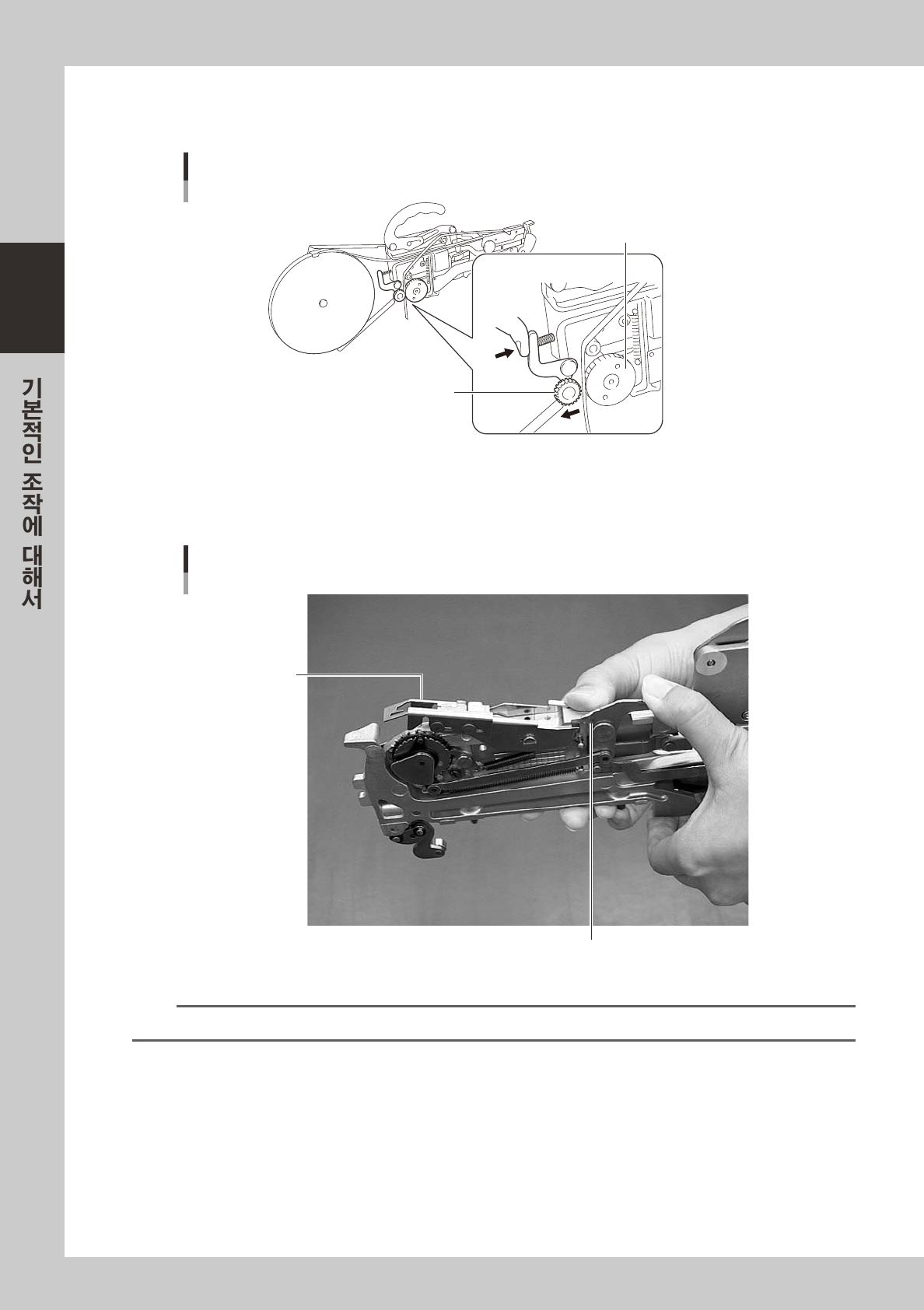

2-30
2
아이들롤러ASSY 의레버를눌러서 ,탑테이프를드라이브롤러ASSY 와아이들롤러ASSY사이에
끼웁니다 .
드라이브 롤러 ASSY와 아이들 롤러 ASSY
드라이브 롤러 ASSY
아이들 롤러 ASSY
27210-M3- 00
5
테이프 가이드를 셋팅합니다 .
테이프가셋팅되면수동레버를눌러서 ,테이프가이드를내려주십시오 .
테이프 가이드의 셋팅
수동레버
테이프 가이드
27211-M3 -00
n
요점
캐리어 테이프는 , 테이프 가이드용 구멍이 , 테이프전송용 기어에 들어가도록 셋팅해 주십시오 .
2-31
2
3. 실장기에의 설치
테이프피더를실장기에장착하는순서를설명합니다 .
1
피더세팅 위치를 확인합니다 .
[ 셋업 ]-[ 부품보기 ] 버튼을눌러서 ,「셋업일람」화면에서피더세팅위치를확인합니다 .
셋업일람
28 219-M3- 00
e
2
비상정지 버튼을 누릅니다 .
실장기의비상정지버튼을눌러서 ,실장기의동작을정지시켜주십시오 .
c
주의
실장기를정지시키지않고 ,부품공급장치를장착하면 ,기계에말려들어갈위험이있습니다 .
3
피더 플레이트상의 먼지를 제거합니다 .
부품이나먼지가끼어있으면 ,피더가기울어서안정된흡착을할수없습니다 .
