제 1 장 각 부의 명칭 과 기능 목 차 1. 기 계 본 체 1-1 2 . 조 작 ᆞ 입 력 부 1- 4 2 . 1 키 보 드 와 트 랙 볼 1- 4 2 . 2 오 퍼레 이 션 패 널 버 튼 1- 5 3 . 헤 드 부 1- 6 3 . 1 부 품 흡 착 ᆞ 탑 재 헤 드 1- 6 3 .1 .1 8 연 멀티헤드 1 - 6 3 . 2 노 즐 종 류 1- 7 3 . 2.1 8 연 …
xvii

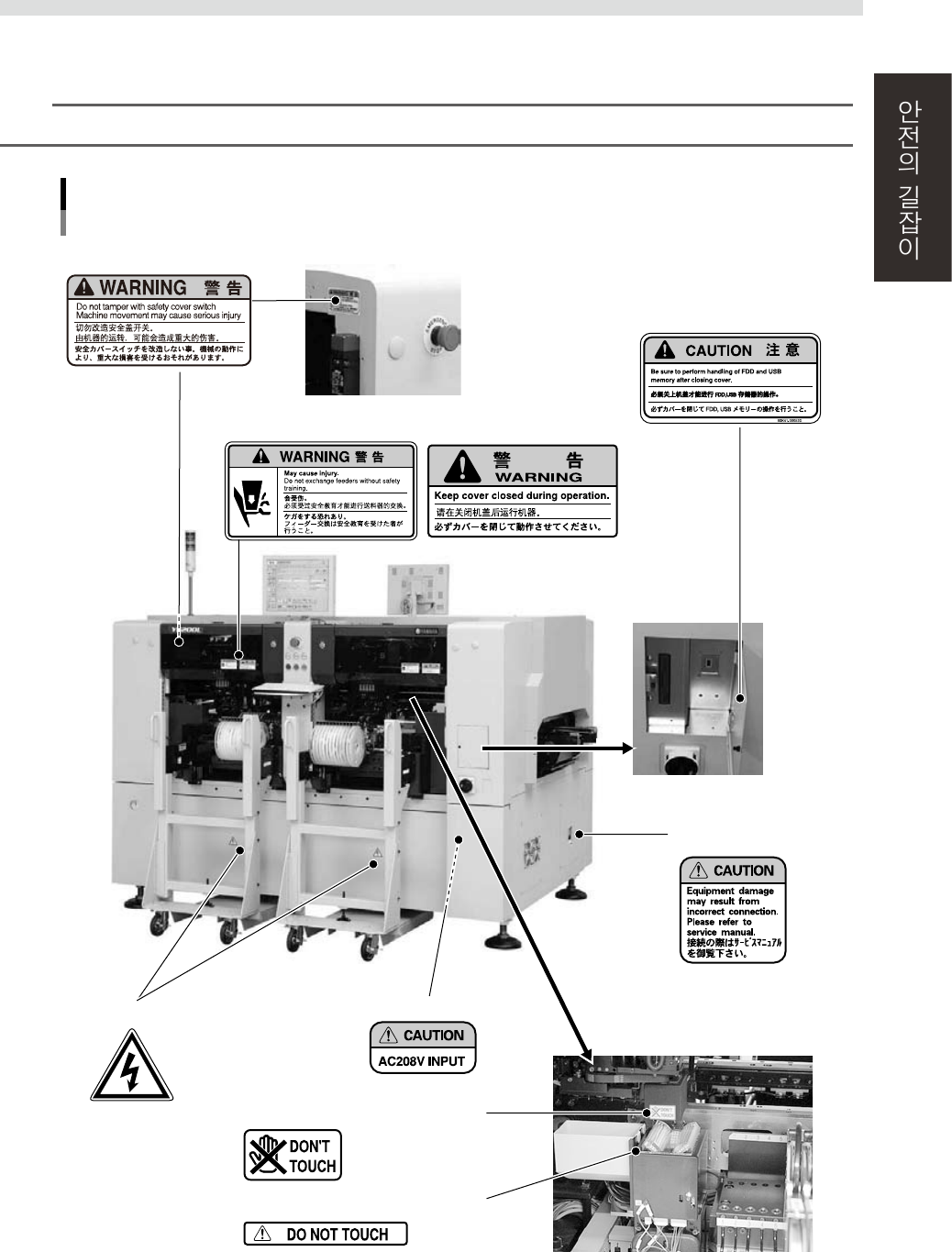

3.3 라벨부착 위치
장비를 정확하고 안전하게 사용하기 위해서 , 본체 각부에 다음과 같이 경고표시 라벨이 부착되어 있습니다 .
이 경고표시 내용을 준 수하여 주십시오 .
n
요점
기종에 따라 다소 라벨의 내용 및 부착위치가 다릅니다만 , 기본적으로 아래에 표시한 부위에 부착되어 있습니다 .
경고표시 라벨
YG200L의 예
■ 개폐 커버내부(정면•후면)
■ 개폐 커버(정면•후면)
■ 개페 커버 안쪽
■ 아래 패널부 (정면・후면・후면 오른쪽)
■ 패널내부
■ 우측면•좌측면
■ 피듀셜 카메라 (전체 테이블)
■ 멀티카메라 커버상면 (전체 테이블)
제 1 장 각부의 명칭과 기능
목차
1. 기계본체 1-1
2. 조작ᆞ입력부 1-
4
2.1 키보드와 트랙볼 1-4
2.2 오퍼레이션
패널버튼 1-5
3. 헤드부 1-6
3.1 부품흡착ᆞ탑재헤드 1-6
3.1.1 8 연멀티헤드 1-6
3.2 노즐종류 1-7
3.2.1 8 연멀티헤드용노즐 1-7
3.3 노즐스테이션 ( 옵션 ) 1-8
4. 부품공급부 1-9
4.1 피더 플레이트로부터 공급 1-9
4.1.1 고정피더플레이트 1-9
4.1.2 피더일괄교환대차 1-11
5. 컨베이어 유니트 1-13
6. 장비의 구성 1-1
4
7. 축 구성 1-1
7
8. 사이드뷰 카메라 1-1
8
9. 블로우 스테이션 1-1
9
9.1 노즐 샤프트 블로우의 실행방법 1-20
1-1
1
1. 기계본체
기계본체의주요부의명칭과기능에대해설명합니다 .설치된표준기계는다음그림과같이구성됩니다 .
표시등
조작•입력부
메인스위치
기기간
접속컨넥터
버저
안전커버
피더세트부
압력표시계
정면패널
헤드부
에어공급/배출스위치
전원접속부
USB 드라이브
CD-ROM 드라이브
FDD 드라이브(옵션)
기계본체
2710 0-M3- 00
