제 3 장 생산의 시작과 종료

1. 생산을 시작한다 3-1

1.1 「도중부터 운전」을 사용한다 3-4

1.1.1 저장되어있는데이터읽기 3-5

1.1.2 탑재플래그의편집 3-5

2. 생산을 종료하고 전원을 OFF 한다 3-6

3. 모듈에러 정지기능 3-

4. 생산중의 모니터 표시 3-1

4.1 생산 3-11

4.2 전체 3-1

4.3 출력 3-1

4.4 비젼 3-1

4.5 보정 3-1

4.6 RETRY( 재시도 ) 3-2

4.7 피듀셜 3-2

4.8 배드마크 3-2

4.9 흡착위치보정 3-2

4.10 흡착율경고 3-2

3-1

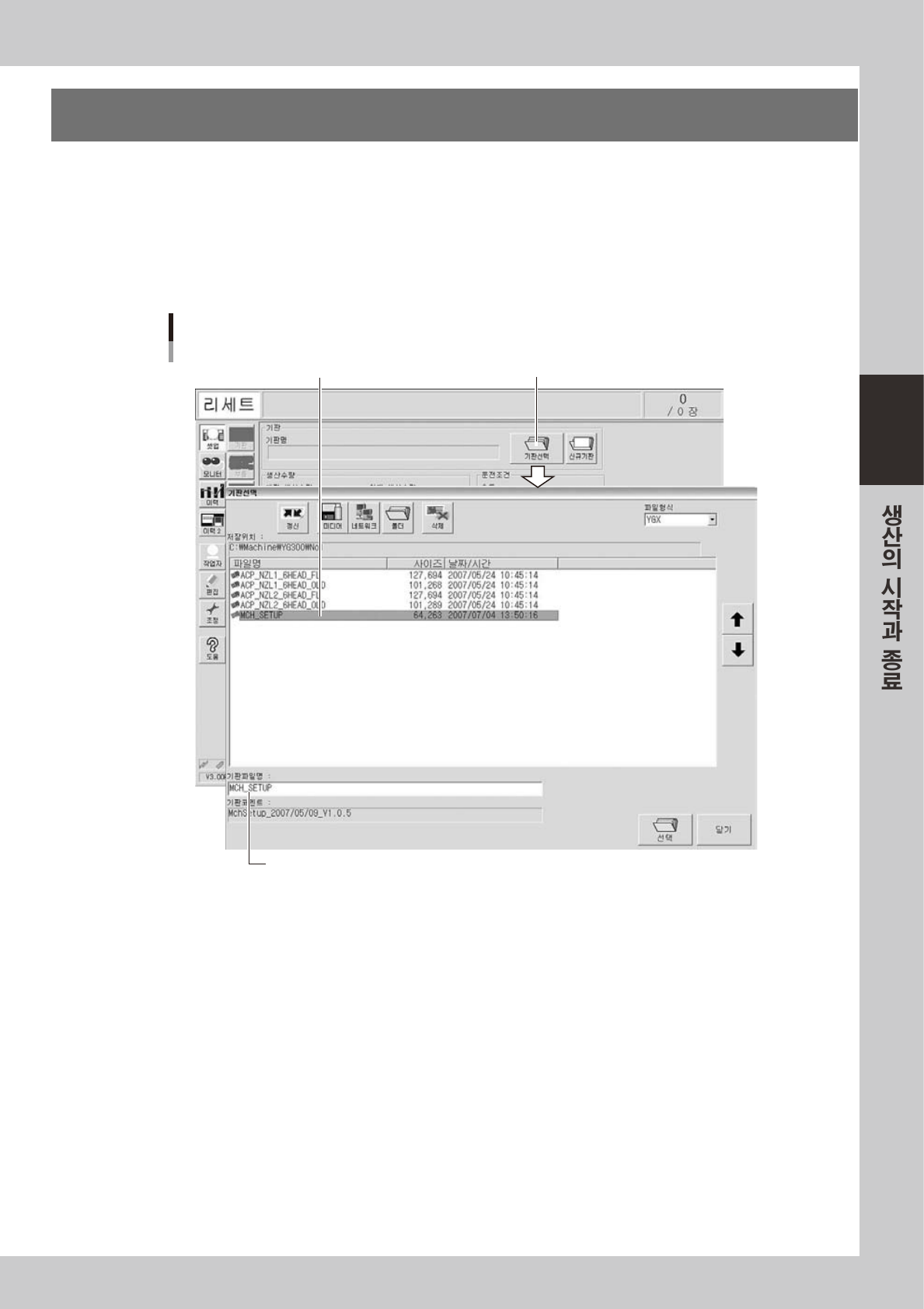

1. 생산을 시작한다

여기에서는이미등록되어있는기판데이터를선택해서 ,부품을실장하는방법을설명합니다 .

기판데이터를 선택합니다 .

1. 기판데이터가미선택인경우에는셋업화면의[ 기판선택 ] 버튼을누르고 ,등록되어있는기판데이터

를표시합니다 .

2. 생산할기판명에커서를맞추고 ,[ 선택 ] 버튼을누릅니다 .선택한기판데이터가읽혀집니다 .

[기판선택]버튼

선택된 기판명이 표시된다

등록되어 있는 기판리스트에서 선택한다

기판명의 선택

283 0 0-M3 - 00

3-2

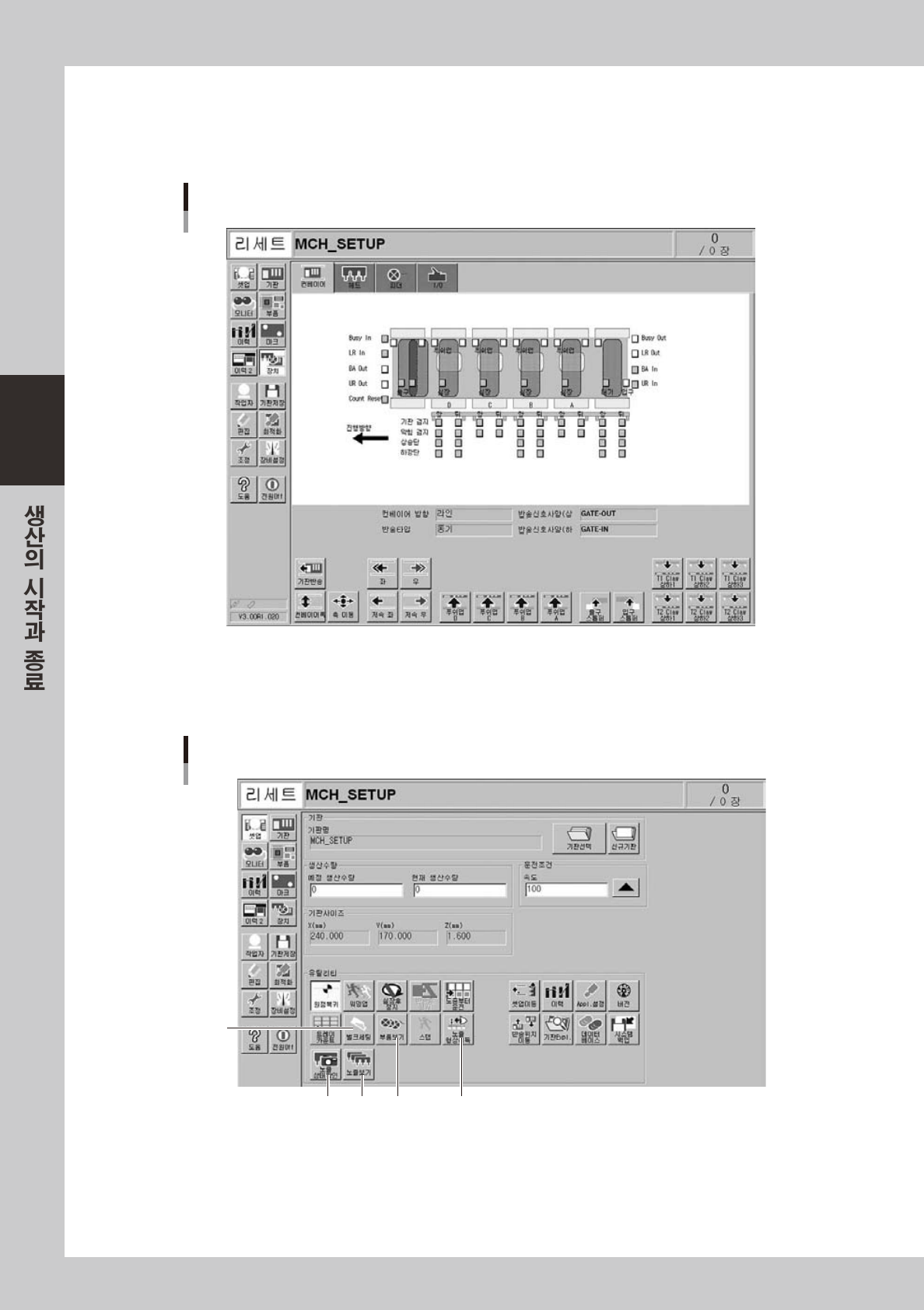

컨베이어 유니트의 셋업을 실행합니다 .

[ 장치 ]-「컨베이어」탭화면을열고 ,기판에맞춰컨베이어폭과기판고정유니트를조정하십시오 .

상세내용은2 장[3.4컨베이어의셋업을실행한다 ] 를참조해주십시오 .

「장치」ー「컨베이어」화면

283 01-M3- 0 0

다른 셋업항목을 확인합니다 .

「셋업」화면으로돌아가서 ,아래의버튼을눌러서필요한확인이나설정을해주십시오 .

124

「셋업」화면

283 0 2-M3 -00

28 216-F5- 00

1. [ 부품보기 ] 버튼

기판의생산에필요한부품공급장치의지정된피더세트위치등을표시합니다 .각부품피더가바른위치에세팅되어

있는지확인하시기바랍니다 .
