1-19 1 9 . 블 로 우 스 테 이 션 블로우 스 테이션은 , 각 스 테이지에 배치되어 있습 니다 . 노즐 및 샤프 트내 에 고압 블로우로 먼지를 털어내고 청소 하 는 기능 을 사 용할 수 있습니다 . 블로우 스테이션 블로우 스테이션 2 712 0 - M 3 - 0 0
1-18
1

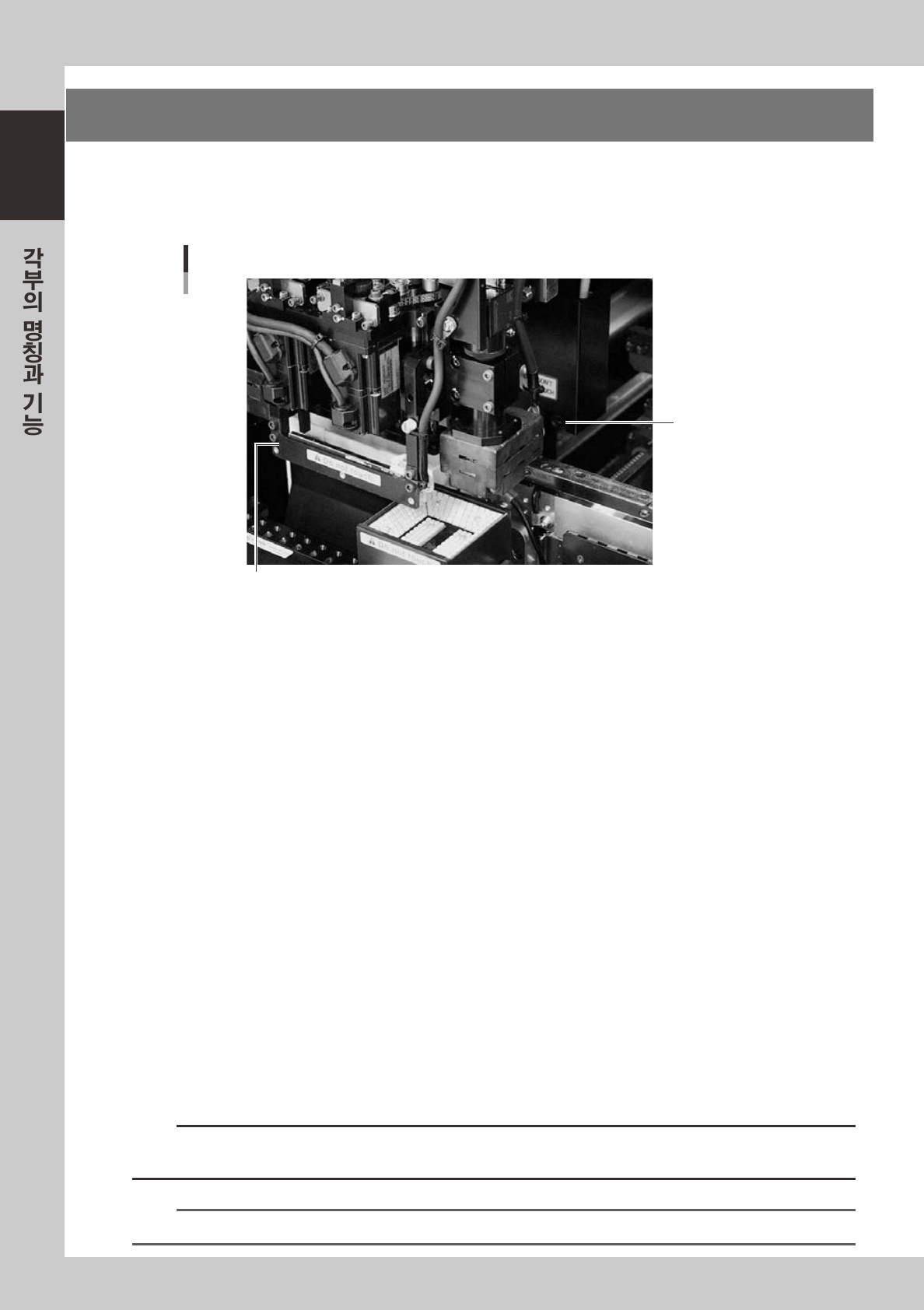

8. 사이드뷰 카메라
사이드뷰카메라는 ,멀티카메라정면의X 축에고정되어 ,부품인식시에헤드부에고정되어있는사이드뷰카메
라용조명을사용하여 ,흡착상태등의화상을수평면에서인식합니다 .
이로의해 ,부품미흡착과흡착이상 ,또는 ,노즐의오염등을검지할수있습니다 .
사이드뷰 카메라
사이드뷰 카메라용 조명
(커버를 벗긴 상태)
사이드뷰 카메라
27119-M3 - 00
사이드뷰카메라에는다음과같은기능이있습니다 .
■ 흡착이상 검지기능
간이모드
부품의미흡착을확실하게검사하여 ,미실장을방지할수있습니다 .
노즐세척등으로노즐이바뀌어도 ,그대로운용할수있습니다 .
상세모드
부품의미흡착을확실하게검사하여 ,미실장을방지할수있습니다 .
세로 ,가로 ,경사등의이상흡착을 ,사용자가설정하는부품두께공차에준하여판정합니다 .
■ 노즐오염 검지기능
멀티카메라에서「부품있슴」이라고인식했는데도 ,사이드뷰카메라에서「부품없슴」이라고판단한경우에는「노즐
오염」이라고판단하여 ,경고메세지를표시합니다 .이로인해 ,노즐세척의타이밍을보다명확히할수있습니다 .
■ 부품폐기동작 스킵기능
사이드뷰카메라에서「부품없슴」이라고판단한경우에는 ,폐기동작을스킵합니다 .이로인해 ,부품미흡착시의
불필요한동작이줄어 ,택타임저하를경감시킵니다 .
■ 흡착상태 복귀 검지기능
부품을탑재한후와폐기한후에 ,노즐선단에부품이남아있는지를확실하게검지합니다 .
■ 부품반전 체크기능
부품을흡착한후의인식처리에서흡착부품의앞뒤가반전되었는지체크합니다 .또한 ,이때흡착하고있는부품이사이
드뷰카메라의시야각에들어맞는부품인지도체크합니다 .
앞뒤가반전된부품을인식한경우와시야각에맞지않는부품을인식한경우는에러메시지를표시합니다 .
c
주의
윗절반에리드가있는상태의부품과측면화상이직방체 ( 칩콘덴서등 ) 인부품은 ,정확한앞뒤판정을할수없는경우가있습
니다 .
n
요점
사이드뷰 카메라의 각 파라미터의 설정에 관해서는「프로그래밍 메뉴얼」을 참조해 주십시오 .
1-19
1
9. 블로우 스테이션
블로우스테이션은 ,각스테이지에배치되어있습니다 .노즐및샤프트내에고압블로우로먼지를털어내고청소
하는기능을사용할수있습니다 .
블로우 스테이션
블로우 스테이션
2712 0-M3- 00
1-20
1
9.1 노즐 샤프트 블로우의 실행방법
노즐 샤프트 블로우의 임의의 타이밍으로 수동으 로 실행하는 방법에 대해서 설명합니다 .
1
[ 장치 ] -「헤드」화면을 엽니다 .
2
[ 청소 블로우 ] 버튼을 누릅니다 .
「노즐샤프트블로우샐행확인」대화창이표시됩니다 .
노즐샤프트청소블로우를실행할경우에는 ,[OK] 버튼을누르고 ,다음Step 으로진행해주십시오 .
노즐샤프트청소블로우를실행하지않을경우에는 ,[ 취소 ] 버튼을눌러서종료해주십시오 .
노즐샤프트 블로우
2810 0-M3- 00
