4.1.2 피더 일괄교환대차
다음 생산기판에서 사용할 피더를 미리 세팅해서 대차단위로 교환하는 장치입니다 .
■ 일괄교환 대차측

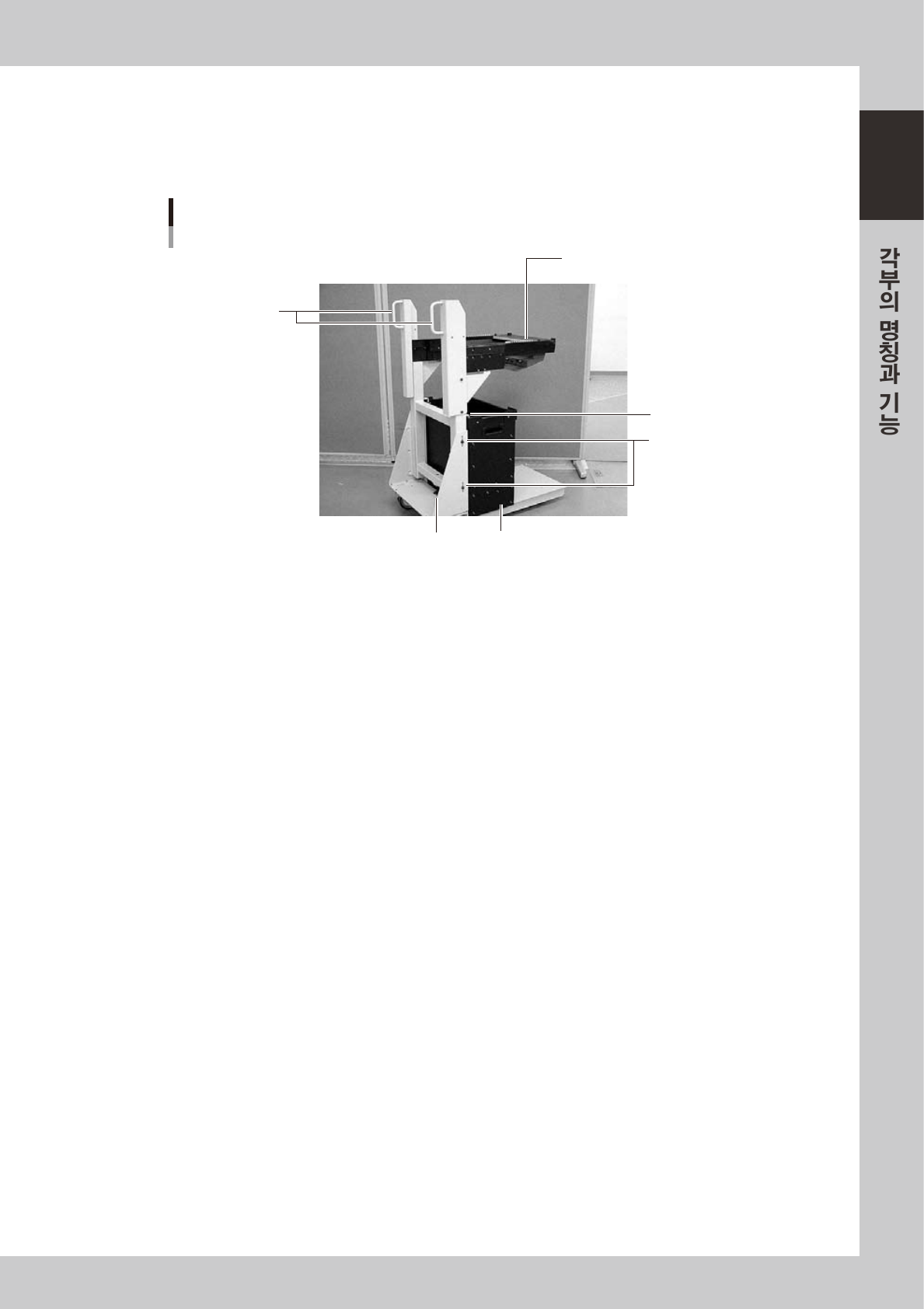

일괄교환 대차 본체
1
2
5
4
6
3
27111-M 3-0 0
1. 핸들
일괄교환대차를이동시킬때는이핸들을이용하여주십시오 .
2. 피더 플레이트
8mm 테이프피더를20 개또는24 개까지장착할수가있습니다 .
3. 상하 이동부 고정 볼트
마운터의높이에맞춰서피더플레이트부의높이를조정할필요가있을때에는 , 높이조정볼트의위치를변경해서조정가
능합니다 .
4. 공 테이프 박스 ( 옵션 )
부품사용후공테이프를매각하기위한박스입니다 .
5. 공 테이프 박스 걸이
공테이프박스 ( 옵션 ) 가넘어지는것을방지하는쇠걸이입니다 .
6. 높이 조정 불트
고정볼트를느슨하게한후 , 이볼트를돌려서높이를조정합니다 .
1-12
1
■ 마운터 측
마운터측 스위치・센서
3
1
2
4
27112-M3 -00
1. 클램프 ON/OFF 스위치
일괄교환대차를마운터본체에밀어넣은후이스위치를왼쪽으로돌리면 , 피더플레이트부가상승하여 ,일괄교환대차
가자동으로클램프됩니다 .
2. 전진부 센서
일괄교환대차가마운터본체에들어가면 , 이센서의LED 가녹색으로점등합니다 .
3. 논 스톱용 에리어 센서 ( 옵션 )
논스톱사양의마운터에는안전을위한에리어센서가부착되어있습니다 .일괄교환대차가마운터에들어가면 ,대차입
구센서가반응하여에리어센서기능을OFF 로합니다 .
4. 논 스톱 대차 입구 센서 ( 옵션 )
논스톱사양의마운터에는대차입구센서가부착되어있습니다 .일괄교환대차를마운터에밀어넣으면 , 이센서가반응
하여에리어센서기능을OFF 로합니다 .
1-13
1
5. 컨베이어 유니트
기판을고정하기위해사용하는컨베이어유니트에대해설명합니다 .
3
1
컨베이어 유니트
2
4
5
27113-M3 -00
1. 푸쉬업 플레이트
푸쉬업상에푸쉬업핀을설치해서 ,기판을아래방향에서부터서포트합니다 .
2. 푸쉬업 핀
푸쉬업상에설치해서 ,기판을아래방향으로부터고정시킵니다 .
3 클램프식 기판고정 유니트
기판의틀을아래방향으로부터들어올려서 ,기판누름플레이트사이에끼워서고정합니다 .
4. 기판 플랩
기판고정시에위에서부터기판의틀을누릅니다 .셋업시에는 ,전후로움직일수있습니다 .
5. 클램프 레버
기판플랩을고정 / 해제할때사용합니다 .
