1-1
1
1. 기계본체
기계본체의주요부의명칭과기능에대해설명합니다 .설치된표준기계는다음그림과같이구성됩니다 .
표시등
조작•입력부
메인스위치
기기간
접속컨넥터
버저
안전커버
피더세트부
압력표시계
정면패널
헤드부
에어공급/배출스위치
전원접속부
USB 드라이브
CD-ROM 드라이브
FDD 드라이브(옵션)
기계본체
2710 0-M3- 00

1-2
1
■ 표시등
현재의기계를녹 / 황 / 적색등으로표시합니다 .
상태 예 녹색 적색 황 색
워밍업 ,자동운전중
점등
비상정지시 점등
시스템계에러발생시
-- 버저ON--
•
오버커런트
•
2 차리미트오버등
점등
특정실장테이블만에러정지
-- 버저ON--
•
흡착에러 ,인식에러등
점등 점멸
장비전체에러정지
기판데이터체크에러등
-- 버저ON--
•기판 반 송 에러 , 데이터체크 에러 등
점등
부품사용불능상태
•
부품소진 ,TC 도어 Open
•
대차 OFF 등
점멸
덤프스테이션풀경고
( 옵션장착시 ) 점멸
버저
기계의이상이나에러발생등을버저로알려줍니다 .( 좌우로돌려음량을조절할수있습니다 .)
안전커버
이커버를열면비상정지와같은상태가되어기계가동작을멈추게됩니다 .운전중에는이커버를닫은상태로
사용해주시기바랍니다 .
압력표시계
공급에어압력 ( 상단 ) 과에어다운검출압력 ( 하단 ) 이표시되어있습니다 .
정상값은녹색으로표시하고정상값이아닐때는적색으로표시합니다 .조정이필요한경우는압력레귤레이터와
압력표시계내의조정버튼으로각각의값이아래의압력을표시하도록하여주십시오 .
ᆞ공급에어압력 :0.55MPa
ᆞ에어다운검출압력 :0.45MPa
헤드부
선단에부착되어있는노즐로부품의흡착및 ,탑재를실행합니다 .기판의마크를인식하기위한카메라도장착되어
있습니다 .( 본장「3. 헤드부」참조 )
정면패널
패널내부에시스템마더보드를비롯하여전원보드 ,서보제어보드 ,비젼보드 ,CD-ROM드라이브등으로구성되어
있습니다 .운전중에는반드시닫은채로사용해주십시오 .
메인스위치
기계의전원을ON/OFF 하기위한스위치입니다 .오른쪽으로돌리면전원이ON 됩니다 .
c
주의
전원을다시켤경우는 ,약2 초기다리고나서켜주십시오 .

1-3
1

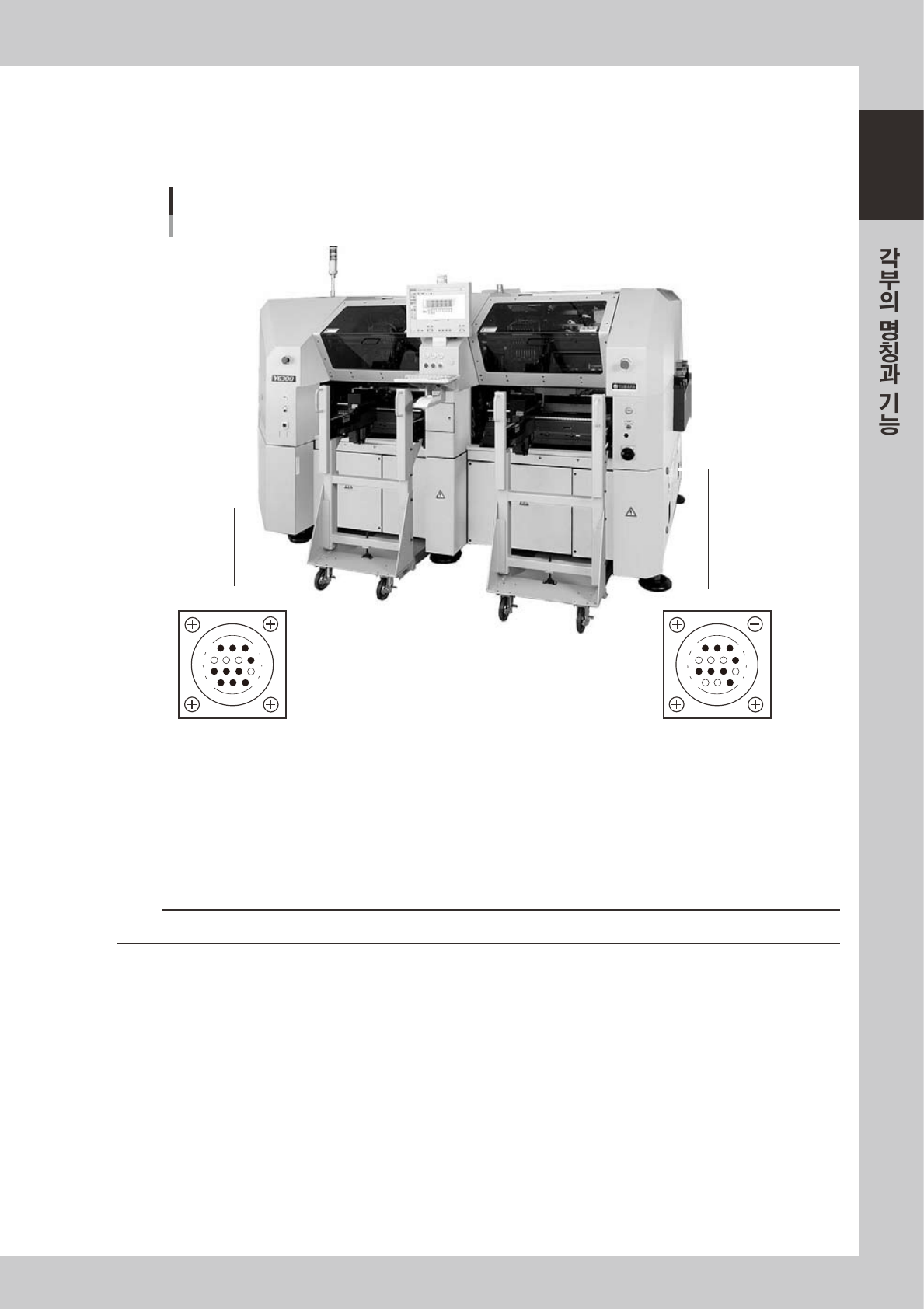

■ 기기간 접속컨넥터 ( 기기간 입출력 신호 )
마운터의PREVIOUSINTERFACE컨넥터는전공정기와접속하고 ,NEX TINTERFACE컨넥터는후공정기와접속합니
다 .표준의우→좌흐름에서는 ,본체우측면에PREVIOUSINTERFACE 가 ,본체좌측면에NEXTINTERFACE 가배치
되어있습니다 .
PREVIOUS INTERFACENEXT INTERFACE
Connector : AMP 206043-1 (14-pin receptacle)
기기간 접속 컨넥터
우→좌 흐름
14
11
12
7
4
8
3
1
14
11
12
7
4
8
1
3
27101-M3 -00
장비의접속방식은「ADVANCEGATE」와「GATEIN/OUT」의2 가지가있습니다 .
접속하는장비에따라서접속방식은다릅니다 .
•
ADVANCE GATE
이방식은본장비와야마하X시리즈마운터이후의장비를접속할때에사용합니다 .
•
GATE IN/OUT
이방식은본장비와야마하II시리즈마운터이전의장비 ,또는타사의장비를접속할때에사용합니다 .
c
주의
상기이외의장비와장치를접속할경우에는 ,대리점으로문의하여주십시오 .
■ 피더 세트부
주로테이프피더를세팅합니다 .상세한내용은「4.1피더플레이트로부터공급」을참조해주십시오 .
