3-24 3 • 샘 플 수 흡 착 위치 보 정기능 이 유효한 노 즐로 흡 착 , 탑 재한 부 품 수 를 표 시합 니다 . • [ 전체 리 세 트 ] 버 튼 모니 터에 표 시된 모 든 부 품 의 흡 착 위치 보정데이 터를 클 리 어하고 , 리세트합 니다 . • [ 개 별 리 세 트 ] 버 튼 모니 터에 표 시된 부 품 중 에 서 임…
3-23
3
4.9 흡착위치보정
이 화면은 , 흡착위치 보정기능을 사용하고 있는 경우에 표시됩니다 . 대상이 되는 부품이 어떻게 보정되어
있는지 확인할 수 있습니다 . X, Y 방향 어느 한 쪽의 보정량이 설정된 경고영역 , 에러영역에 들어간 경우 ,
실시간으로 행의 색깔을 바꿔서 표시합니다 . 아래에 모니터 표시색을 표시합니다 .
■ 표시색 표
행 색깔 상태 내용
황색 경고
흡착위치보정스펙에설정되어있는노즐테이터별로경고레벨의수치를초과했습
니다 .
적색 에러
흡착위치보정스펙에설정되어있는노즐데이터별로에러레벨의수치를초과했습
니다 .
n
요점
흡착위치보정 스펙에 설정되어 있는 경고레벨 , 에러레벨의 수치는 , 관리자에 의한 설정값이 됩니다 .
모니터 : 흡착위치보정
28317-M 3 -00
•
No.
부품번호 ( 부품정보의데이터No.) 를표시합니다 .
•
세팅 번호
피더세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
•
피더타입
피더타입을표시합니다 .
•
X (mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터X방향의오차량을표시합니다 .
•
Y (mm)
인식완료후 ,흡착위치보정량을표시합니다 .이수치는노즐중심위치로부터Y방향의오차량을표시합니다 .
•
흡착율 (%)
흡착위치보정기능이유효한노즐의부품흡착율을표시합니다 .
3-24
3
•
샘플수
흡착위치보정기능이유효한노즐로흡착 ,탑재한부품수를표시합니다 .
•
[ 전체 리세트 ] 버튼
모니터에표시된모든부품의흡착위치보정데이터를클리어하고 ,리세트합니다 .
•
[ 개별 리세트 ] 버튼
모니터에표시된부품중에서임의의부품을선택하여 ,그부품의흡착위치보정데이터를클리어하고 ,리세트합니다 .
3-25
3

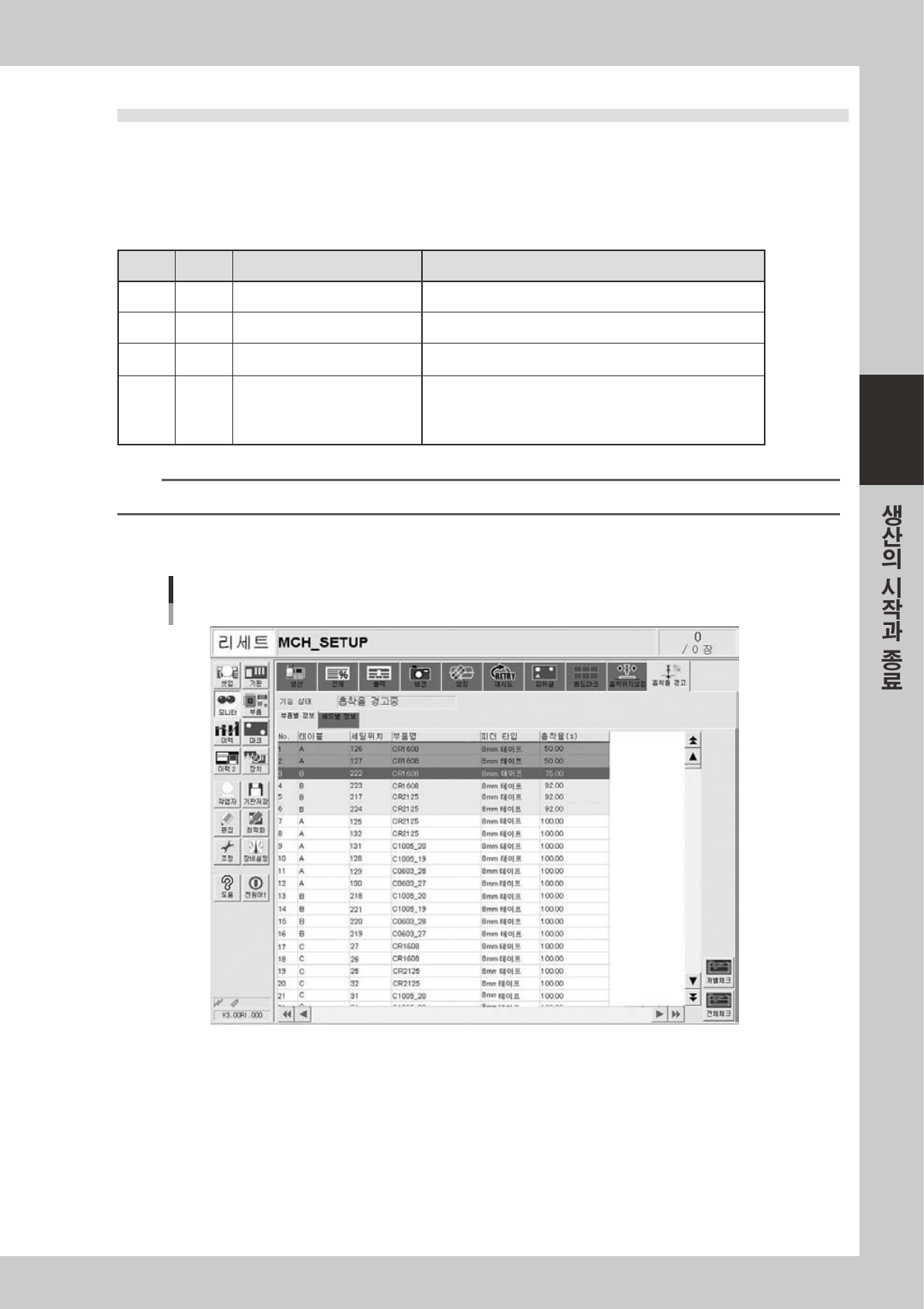

4.10 흡착율경고
이 화면은 , 흡착율경고 기능을 사용하고 있는 경우에 표시합니다 . 부품흡착율의 저하 를 부품별 , 헤드별로
확인할 수 있습니다 . 각각의 탭을 조작하여 표시를 전환합니다 .
흡착율은 , 탑재그룹 실장후에 리얼타임으 로 갱신됩니다 . 다만 , 해당부품 또는 헤드가 미사용일 경우 , 그 행
은 표시되지 않습니다 . 운전중인 흡착율 상태는 행의 색에 따라서 판별할 수 있습니다 .
■ 표시색 표
행 색깔 상태 흡착율 내용
흰색 100%~[ 주의 ( 황색 )]% 흡착율이[ 주의 ( 황색 )]%<x( 흡착율 )
≦
100% 일때 .
황색 주의 [ 주의 ( 황색 )]%~[ 경고 ( 적색 )]% 흡착율이[ 경고 ( 적색 )]%<x( 흡착율 )
≦
[ 주의 ( 황색 )]% 일때 .
적색 경고 [ 경고 ( 적색 )]%~0% 흡착율이0%
≦
x( 흡착율 )
≦
[ 경고 ( 적색 )]% 일때 .
분홍색 체크중 임의
흡착율이[ 경고 ( 적색 )]% 의범위에있을경우 ,[ 개별체크 ]
버튼이나[ 전체체크 ] 버튼을클릭함으로 ,그행이「적색」→「분
홍색」으로변화합니다 .이상태일때 ,정지제어설정이되어있
을경우에도운전정지는되지않습니다 .
n
요점
[ ] 내 % 의 수치변경은 , 장비설정 내의 항목이 되므로 관리자레벨의 권한이 필요합니다 .
「부품별정보」탭
모니터 : 흡착율경고
부품별정보
28318 -M 3 -00
•
No.
부품번호 ( 부품정보데이터 No.) 를표시합니다 .
•
테이블
이부품을사용하는테이블을표시합니다 .
•
세팅위치
이부품이세팅되어있는피더의세팅위치를표시합니다 .
•
부품명
부품명칭을표시합니다 .
