1-8 1 3 . 3 노 즐 스 테 이 션 ( 옵 션 ) 노 즐 스 테이 션이 부 착 되어 있 으면 자 동교 환 을 위한 각 종 노 즐 을 장 착 할 수 있습 니 다 . Y G 3 0 0 은 , 모 든 헤 드에 서 노 즐 을 자 동 교 환 할 수 있 습 니다 . 노 즐 스 테이 션 과 대 응 하 는 헤 드 및 노 즐 타 입은 아 래 와 같 습 니 다 . 노즐스테이션 13 14 15 16 17…
1-7
1
3.2 노즐종류
부품 흡착을 안정적으로 하기 위해서는 부품에 대응하는 노즐을 사용할 필요가 있습니다 .
여기서는 각 헤드에 장착가능한 노즐에 대해 설명합니다 .
3.2.1 8 연 멀티헤드용 노즐
8 연 멀티헤드는 , 5 종류의 노즐에서 헤드에 따라 선택하여 장착가능합니다 .
■ 8 연 멀티헤드 타입 노즐
노즐타입 부착가능 헤드 NO. 대응부품 예
Type 301A
1
〜
8 0603-1005사이즈부품 ,미니몰드트랜지스터등
Type 302A
1
〜
8 1608-3216사이즈부품 ,미니트랜지스터등
Type 309A
1
〜 8
1608-3216사이즈부품 ,미니트랜지스터등
Type 303A
1
〜
8 4532-7343사이즈부품과SOP10mm및□5-14mm 의QFP등
Type 306A
1
〜
8 원통형칩 ( 멜프칩 ) 전용
*Type302A 와Type309A 노즐은어느쪽이든한쪽을선택해주십시오 .
타입 A 노즐
타입 A노즐 (301A,302(309)A,303A,306A) 은 ,8 연멀티헤드모두에장착할수있습니다 .
c
주의
노즐은본장비 (YG300)전용입니다 .다른장비에서는사용하지마십시오 .또 ,다른장비의노즐도본장비에서는사용하지마
십시오 .
1-8
1
3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 부착되어 있으면 자동교환 을 위한 각종 노즐을 장착할 수 있습니다 .
YG300 은 , 모든 헤드에서 노즐을 자동교환 할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐스테이션
13141516
1720
2526272829303132
21222324 1819
9101112
5678 1234
특주노즐 영역
스테이션No.
HEAD1
TYPE 303A
HEAD5
TYPE 303A
HEAD2
TYPE 302A,309A
HEAD3
TYPE 302A,309A
HEAD4
TYPE 302A,309A
HEAD6
TYPE 302A,309A
HEAD7
TYPE 302A,309A
HEAD8
TYPE 302A,309A
HEAD5
TYPE 302A,309A
HEAD1
TYPE 302A,309A
HEAD2
TYPE 301A
HEAD3
TYPE 301A
HEAD4
TYPE 301A
HEAD5
TYPE 301A
HEAD6
TYPE 301A
HEAD7
TYPE 301A
HEAD8
TYPE 301A
HEAD1
TYPE 301A
■ A,D테이블
13141516
1720
2526272829303132
21222324 1819
9101112
5678 1234
특주노즐 영역
스테이션No.
HEAD1
TYPE 303A
HEAD5
TYPE 303A
HEAD2
TYPE 302A,309A
HEAD3
TYPE 302A,309A
HEAD4
TYPE 302A,309A
HEAD6
TYPE 302A,309A
HEAD7
TYPE 302A,309A
HEAD8
TYPE 302A,309A
HEAD5
TYPE 302A,309A
HEAD1
TYPE 302A,309A
HEAD2
TYPE 301A
HEAD3
TYPE 301A
HEAD4
TYPE 301A
HEAD5
TYPE 301A
HEAD6
TYPE 301A
HEAD7
TYPE 301A
HEAD8
TYPE 301A
HEAD1
TYPE 301A
■ B,C테이블
27107-M 3 -0 0
■ 노즐 홈 각도에 대하여
YG300 의노즐에는 ,스테이션으로의수납위치를구별하기위해 ,아래그림과같이홈이있습니다 .
각도θ를홈각도라고합니다 .301A,302A(309A)노즐의홈각도는각각90°,60°가됩니다 .
303A,306A특수노즐의홈은120°가됩니다 .
Q
노즐 홈 각도
27108-M3 -00
1-9
1

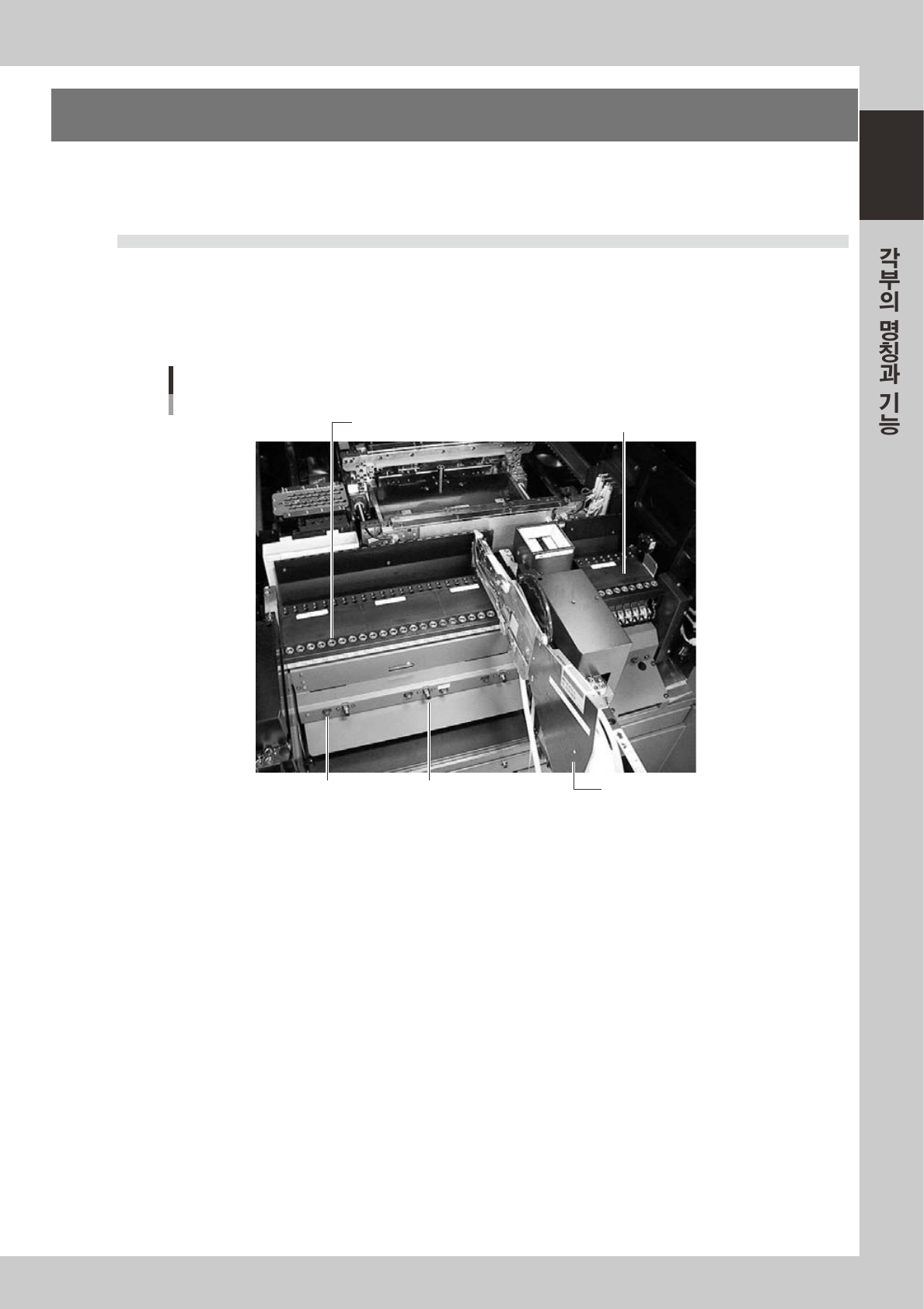

4. 부품공급부
피더세트부에는테이프피더를장착하는피더플레이트 ,옵션기기를작동하기위한전원컨넥터와에어컨넥터가
장착되어있습니다 .
4.1 피더 플레이트로부터 공급
4.1.1 고정 피더 플레이트
테이프피더 , 벌크피더 , 스틱피더는 피더플레이트 상에 장착되어 , 마운터에서 공급되는 에어압력에 의해 구
동합니다 .
피더부
피더 구동용 에어 취입구 피더 플레이트
전원컨넥터
에어컨넥터
테이프피더 (별매)
27109 -M 3 -00
전원컨넥터
스틱피더등의옵션기기용전원컨넥터입니다 .
에어컨넥터
스틱피더 ,에어건등의옵션기기용에어컨넥터입니다 .외경φ 4 인에어튜브를접속해서 ,본체로부터의에어를옵션기기
에공급합니다 .
