1-9 1 4 . 부 품 공 급 부 피더 세트부 에는 테이프 피더를 장 착 하 는 피더플 레이트 , 옵 션기기를 작동 하기 위한 전 원컨넥 터와 에어컨넥 터가 장 착 되어 있습 니다 . 4 . 1 피 더 플 레 이 트 로 부 터 공 급 4 . 1 . 1 고 정 피 더 플 레 이 트 테이 프 피 더 , 벌크 피 더 , 스 틱 피 더 는 피 더 플 레이 트…
1-8
1
3.3 노즐스테이션 ( 옵션 )
노즐스테이션이 부착되어 있으면 자동교환 을 위한 각종 노즐을 장착할 수 있습니다 .
YG300 은 , 모든 헤드에서 노즐을 자동교환 할 수 있습니다 .
노즐스테이션과 대응하는 헤드 및 노즐타입은 아래와 같습니다 .
노즐스테이션
13141516
1720
2526272829303132
21222324 1819
9101112
5678 1234
특주노즐 영역
스테이션No.
HEAD1
TYPE 303A
HEAD5
TYPE 303A
HEAD2
TYPE 302A,309A
HEAD3
TYPE 302A,309A
HEAD4
TYPE 302A,309A
HEAD6
TYPE 302A,309A
HEAD7
TYPE 302A,309A
HEAD8
TYPE 302A,309A
HEAD5
TYPE 302A,309A
HEAD1
TYPE 302A,309A
HEAD2
TYPE 301A
HEAD3
TYPE 301A
HEAD4
TYPE 301A
HEAD5
TYPE 301A
HEAD6
TYPE 301A
HEAD7
TYPE 301A
HEAD8
TYPE 301A
HEAD1
TYPE 301A
■ A,D테이블
13141516
1720
2526272829303132
21222324 1819
9101112
5678 1234
특주노즐 영역
스테이션No.
HEAD1
TYPE 303A
HEAD5
TYPE 303A
HEAD2
TYPE 302A,309A
HEAD3
TYPE 302A,309A
HEAD4
TYPE 302A,309A
HEAD6
TYPE 302A,309A
HEAD7
TYPE 302A,309A
HEAD8
TYPE 302A,309A
HEAD5
TYPE 302A,309A
HEAD1
TYPE 302A,309A
HEAD2
TYPE 301A
HEAD3
TYPE 301A
HEAD4
TYPE 301A
HEAD5
TYPE 301A
HEAD6
TYPE 301A
HEAD7
TYPE 301A
HEAD8
TYPE 301A
HEAD1
TYPE 301A
■ B,C테이블
27107-M 3 -0 0
■ 노즐 홈 각도에 대하여
YG300 의노즐에는 ,스테이션으로의수납위치를구별하기위해 ,아래그림과같이홈이있습니다 .
각도θ를홈각도라고합니다 .301A,302A(309A)노즐의홈각도는각각90°,60°가됩니다 .
303A,306A특수노즐의홈은120°가됩니다 .
Q
노즐 홈 각도
27108-M3 -00
1-9
1
4. 부품공급부
피더세트부에는테이프피더를장착하는피더플레이트 ,옵션기기를작동하기위한전원컨넥터와에어컨넥터가
장착되어있습니다 .
4.1 피더 플레이트로부터 공급
4.1.1 고정 피더 플레이트
테이프피더 , 벌크피더 , 스틱피더는 피더플레이트 상에 장착되어 , 마운터에서 공급되는 에어압력에 의해 구
동합니다 .
피더부
피더 구동용 에어 취입구 피더 플레이트
전원컨넥터
에어컨넥터
테이프피더 (별매)
27109 -M 3 -00
전원컨넥터
스틱피더등의옵션기기용전원컨넥터입니다 .
에어컨넥터
스틱피더 ,에어건등의옵션기기용에어컨넥터입니다 .외경φ 4 인에어튜브를접속해서 ,본체로부터의에어를옵션기기
에공급합니다 .
1-10
1

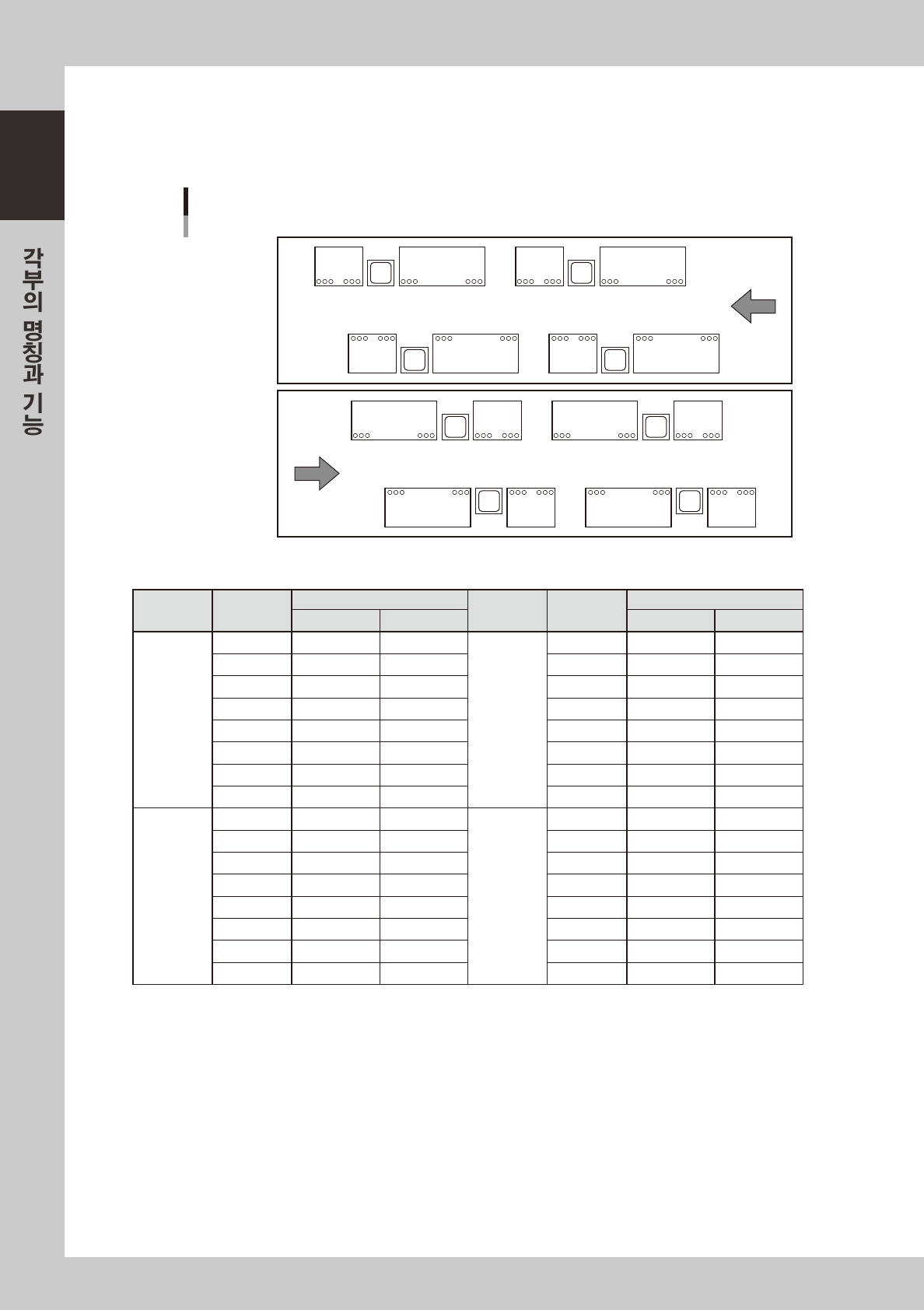

■ 피더 플레이트 구성과 세팅번호
피더플레이트의배치나세팅번호는 ,장비사양에따라달라집니다 .다음표에대표적인배치를나타냅니다 .
헤드부의형상과X 축가동범위의관계상 ,각헤드에는사용할수없는피더가있습니다 .장비의각헤드에서사용할수
있는피더세팅번호는다음과같습니다 .
1 25 3224 101 124 125 132
348 325 308 301 248 225 208 201
피더 플레이트 구성
1 25 488 101 108 125 148
332 325 324 301 232 225 224 201
기판
기판
기판 우→좌
기판 좌→우
D
C
D B B
C
A A
D
C
D B B
C
A A
27110 -M 3 -00
테이블 헤드번호
세트번호
테이블 헤드번호
세트번호
기판 우→좌 기판 좌→우 기판 우→좌 기판 좌→우
A 1
108~148 108~132
C
1 8~48 1~32
2
107~147 107~131 2 7~47 2~31
3
106~146 106~130 3 6~46 3~30
4
105~145 105~129 4 5~45 4~29
5
104~144 104~128 5 4~44 5~28
6
103~143 103~127 6 3~43 6~27
7
102~142 102~126 7 2~42 7~26
8
101~141 101~125 8 1~41 8~25
B 1
208~232 208~248
D
1 308~332 308~348
2
207~231 207~247 2 307~331 307~347
3
20 6~23 0 20 6~246 3 306~330 306~346
4
205~229 205~245 4 305~329 305~345
5
204~228 204~244 5 304~328 304~344
6
203~227 203~243 6 303~337 303~343
7 202~226 202~242 7 302~336 302~342
8 201~225 201~241 8 301~335 301~341
