3-1 1 3 4 . 생 산 중 의 모 니 터 표 시 생산 중 에 운 전상 태를 확 인하고 싶을 때는 [ 모 니터 ] 버튼을 누르면 됩니다 . 「 생 산」 , 「 전체」 , 「 출 력」 , 「 비젼 」 , 「 보 정」 , 「 재시도 」 , 「 흡 착 위 치보정」 , 「 흡 착 율 경고 」 탭을 선택하 면 실장 중인 정보를 확 인할 수 있습니다 .…
3-10
3
생산모니터에서의 복구작업
에러창에서의 복구작업
[에러클리어]
[에러삭제]
모듈 에러발생
운전재개 지시
[RECOVER]
[START]
복구 (운전재개)
버저 ON, 표시등 점등
에러창 표시
버저 OFF
복구작업
복구작업
복구완료 신고
[에러클리어]
복구완료 신고
복구미완료 에러 없슴
복구미완료 에러 없슴
미완료 에러창 표시
미완료 에러창 표시
에러발생 전의 화면
에러창 표시
생산모니터 표시
모듈 에러발생부터 복구까지의 흐름
YES
NO
YES
NO
[닫기]
[에러표시]
27301-M 3 - 00
c
주의
다음경우에는장비가에러로정지합니다 .이때장비전체의상태는「에러」가되고 ,표시등이황색점등합니다 .
•
모듈에러의복구작업이길어지고있을때 .
•
하류실장테이블이모듈에러로정지하여 ,상류실장테이블이실장완료한기판을반출할수없을때 .
•
하류실장테이블이그다음하류실장테이블의모듈에러로실장완료한기판을반출못하고 ,상류실장테이블에서실장
완료한기판을반입할수없을때 .
•
상류실장테이블이모듈에러로정지하여 ,다음실장할기판을하류테이블로반출할수없을때 .
•
상류실장테이블이그다음상류실장테이블의모듈에러로다음실장기판을반입할수없을때 .
3-11
3
4. 생산중의 모니터 표시
생산중에운전상태를확인하고싶을때는[ 모니터 ] 버튼을누르면됩니다 .「생산」,「전체」,「출력」,「비젼」,「보
정」,「재시도」,「흡착위치보정」,「흡착율경고」탭을선택하면실장중인정보를확인할수있습니다 .
4.1 생산
이 화면은 , 현재 생산하고 있는 장비의 상태를 실시간 정보로 장비 레이아웃 화면상으로 표시합니다 .
장비 상에 무슨 에러가 발생했을 때 이 화면을 열면 , 발생한 에러와 작업지시 , 경고 등의 상태를 확인할 수
있습니다 . 발생장소를 실장테이블 , 피더 , 반송부로 크게 분류하고 , 에러가 발생한 곳은 색을 바 꿔서 장비
레이아웃 화면상에 알기 쉽게 표시합니다 .

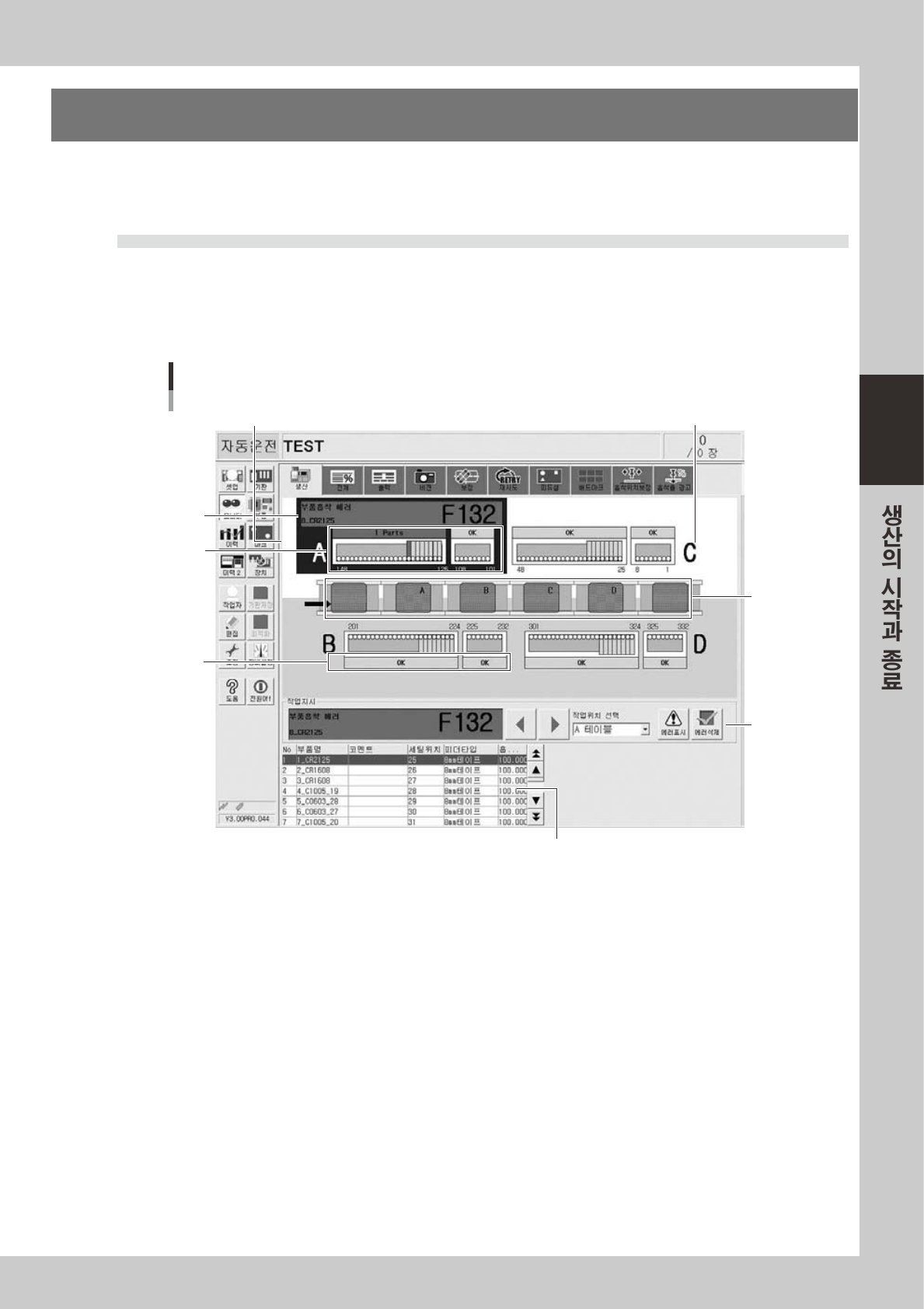

모니터：생산
1
2
4
3
5
6
실장테이블을 표시장비 뒤쪽은 배경에 색을 넣어서 표시
283 0 9-M 3- 00
1. 반송위치표시 영역
반송에관한에러나작업지시 ,경고가발생했을때 ,전용표시영역에스테이터스를표시합니다 .
위험감지센서가반응하고있을때는 ,에러가발생하고있는기판이반투명의적색으로표시됩니다 .
기판고정위치나기판대기위치의센서가반응하고있을때에는 ,기판고정위치나기판대기위치에있는기판이반투명의
녹색으로표시됩니다 .
2. 피더위치표시 영역
현재생산하고있는기판의「부품정보」-「피더세팅위치」를참조하여 ,부품이등록된피더세팅위치에피더를표시합니다 .
부품이등록되지않은피더세팅위치에는아무것도표시되지않습니다 .
3. 피더플레이트 위치표시 영역
사용하고있는피더에서에러와작업지시 ,경고가발생하지않았을때는「OK」라고표시합니다 .
사용하고있는피더에서에러와작업지시 ,경고가발생했을때는「nParts」(n은발생수 ) 라고표시합니다 .
4. 실장테이블 위치표시 영역
이영역은각실장테이블별로배치되어있습니다 .특정한실장테이블상에서에러와작업지시 ,경고가발생했을때 ,해당
실장테이블전용의표시영역에위치를표시합니다 .같은실장테이블에복수의에러와작업지시 ,경고가발생했을경우는 ,
최우선항목을표시합니다 .
에러와작업지시 ,경고가발생하지않은때는아무것도표시되지않습니다 .
3-12
3
5. 작업지시 메시지표시 영역
•
작업위치선택
에러와작업지시 ,경고가발생했을때에에러클리어가되지않은위치를드롭다운리스트박스안에서선택합니다 .
드롭다운리스트박스에는 ,작업을필요로하는위치만표시됩니다 .
참고
레이아웃 상의 에러가 된 영역을 클릭하여 작업위치를 선택할 수 있습니다 . 다만 , 에러와 작업지시 , 경고가 발생하지 않은 영
역은 클릭해도 작업위치를 선택할 수 없습니다 .
•
작업지시
「작업위치선택」에서선택된작업위치의에러클리어가되지않은에러와작업지시 ,경고에대하여이제부터대응할작업
을메시지로표시합니다 .복수의에러가발생한경우는 ,대응할작업중에서최우선항목부터순서대로표시합니다 .
좌우화살표버튼을눌러서다른작업지시메시지로전환할수있습니다 .
[ 에러표시 ] 버튼
이버튼을누르면「작업지시」에표시된에러와작업지시 ,경고의상세내용 ,대책방법을참조할에러메시지창이표시됩
니다 .
[ 에러삭제 ] 버튼
「작업지시」에서대상이된에러와작업지시 ,경고의복구작업이완료되었을때에이버튼을눌러주십시오 .이버튼을
누르면대상의작업지시메시지내용은복구완료로간주되어 ,자동운전을재개할수있습니다 .
다만 ,미복구된작업 ( 경고이외 ) 이남아있을경우는 ,자동운전을재개할수없습니다 .
6. 사용부품 상세표 시 영역
현재생산중인프로그램에서사용하고있는부품의기본정보를표시합니다 .에러를일으킨데이터는색을바꿔서표시합
니다 .
참고
장비 전체에서 에러가 발생했을 때는 , 전체영역의 배경이 청색으로 표시됩니다 .
