ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 10 -
1、 控制面板区：
这个区是对机器的运行和生产进行操作控制的。（如上图）
控制面板区按钮解释：
移位： 此键只移动工作台空跑，不送料也不插件。
空插： 按程序顺序移动工作台并空插，不送料。
插件： 排料链条和插件链条运行，即机器正常生产。
单步： “启动”键除外，要执行所有按键的功能或文件要打开必须先单击它，将其选中。
在执行移位、插件自动动作程序中，点击之，会停止移位、每插完一个零件后停下
来。要继续执行自动动作必须再点击“自动”。
单循环： 是移位或空转或插完一块板后停下来，直到再（启动）移位或空转或“插件”才动
作为一个单循环。
分解： 插件步骤分解，送料—底座上升—成形—下插—剪脚—复位等。
机器归零：把工作台、转台、H 轴等归位到起始零位。是首次移位和插件前的必须的动作。
链条归零：前后链条复位到原点上（即感应片到光电开关原点中。
送线： 点击跳线机构动作一下。
起源开关（气源开－气源关）：该键为复合键，常态是“气源开”控制机器的气源部分。
插件头开关（插件头开-插件头关）：该键为复合键，常态是“插件头开”。是控制 H 轴伺服马
达的开关。
自动找孔：自动进行孔位识别。
漏件检测：指在插件时对出现的漏件现象进行检测。
原位插件：此键只对原位插件，不移动工作台。
Mark 纠偏：夹板后进行检测，看 PCB 板是否偏移，然后在进行偏差纠正。
运行程序：让机器开始执行相关动作。亦发出“开始”的指令。
停止： 是让当前所有动作停下来。

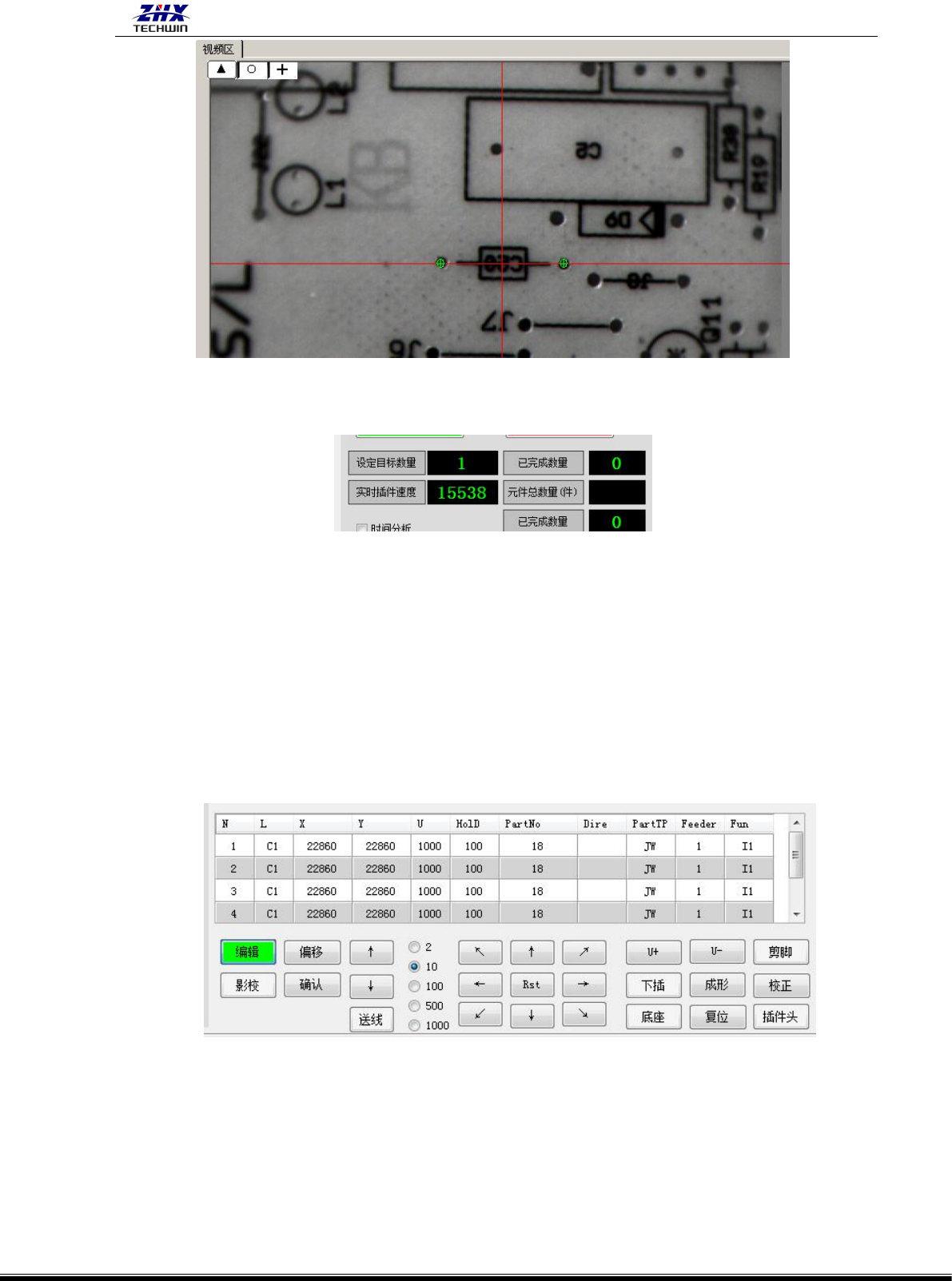

2 、视频属性区
此区是显示照相机拍摄的 PCB 的图像。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 11 -
3 、运行信息区
此区显示生产状况和生产信息。
1）设定目标数目： 也就是要插装的 PCB 板的数量，点击进去输入设定的数值，点击确定。
2）已完成数量： 每插完一块板会自动累加生产记录。
3）实时插件速度： 插件时的速度。
4）元件总数量（件）：显示的是运行的程序的插件点数。
5）已完成数量： 每插完一块板会自动累加生产记录。
4 、程序编辑区
此区是用来新建或修改坐标程序，可对程序进行手动编辑的地方。进入程序编辑区要先
在控制面板区点击单步，再点击程序编辑区的编辑按钮。
编辑： 单步+编辑 点击后该键变为绿色，文字变为“退出编辑”并用虚线框住，方可对程序修
改。修改完毕再点击该键就退出当前，如果修改后没单击“确认”就会弹出对话框“修
改未确认！要确认吗？”，回答“是”就会把所作的修改保存起来，“否”会对修改不
作保存。
影校： 单步+编辑，再点击“影校”后该键变为绿色，图像属性区就会显示出相机在 PCB 上捕
捉到的图像。
退出影校：退出视觉编辑。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 12 -
偏移： 当对程序的“OS”后面一行进行 X、Y 的编辑修改时此键会变为绿色，修改完毕并且在
退出编辑前如果单击它，那么该程序的其它所有行的 X、Y 坐标都自动按第三行的修改
量偏移。如果修改完毕在退出编辑后单击它“偏移”是无效的。
确认： 单击它将会对所作的编辑进行确认保存。
上箭头： 在“编辑” 状态下，点击之，移动到上一行程序。
下箭头： 在“编辑” 状态下，点击之，移动到下一行程序。
送线： 点击跳线机构动作一下。
成型： 推刀下插将元件弯成 U 形，但不插入。
H 下插： 推刀下移，将元件推出到 PCB 板上。
复位： “H 下插” “剪脚” “底座”回到原来的位置
底座： 整个底座的上升与下降，回复原位。
剪脚： 该键为复合键，单击虚线框为绿色，剪脚头伸出；再单击虚线框颜色复原，剪脚头复位。
Rst： 坐标调整后，在没有确认前反悔时使用，使坐标回复调整前的状态。
箭头键： 在影校时利用照相机来调整坐标。箭头所指方向为插件头移动方向（即工作台移动的反
方向）。
数字选择：数字 2、10、100、1000，为坐标移动量的选择，配合“箭头键”使用。按 100=1 毫米计
算。
U+： 加大 U 轴的宽度（即跨距增大）。
U-： 减小 U 轴的宽度（即跨距减小）。
校正： 在控制面板区选择“校正”时，点击此键时会自动校正当前行。

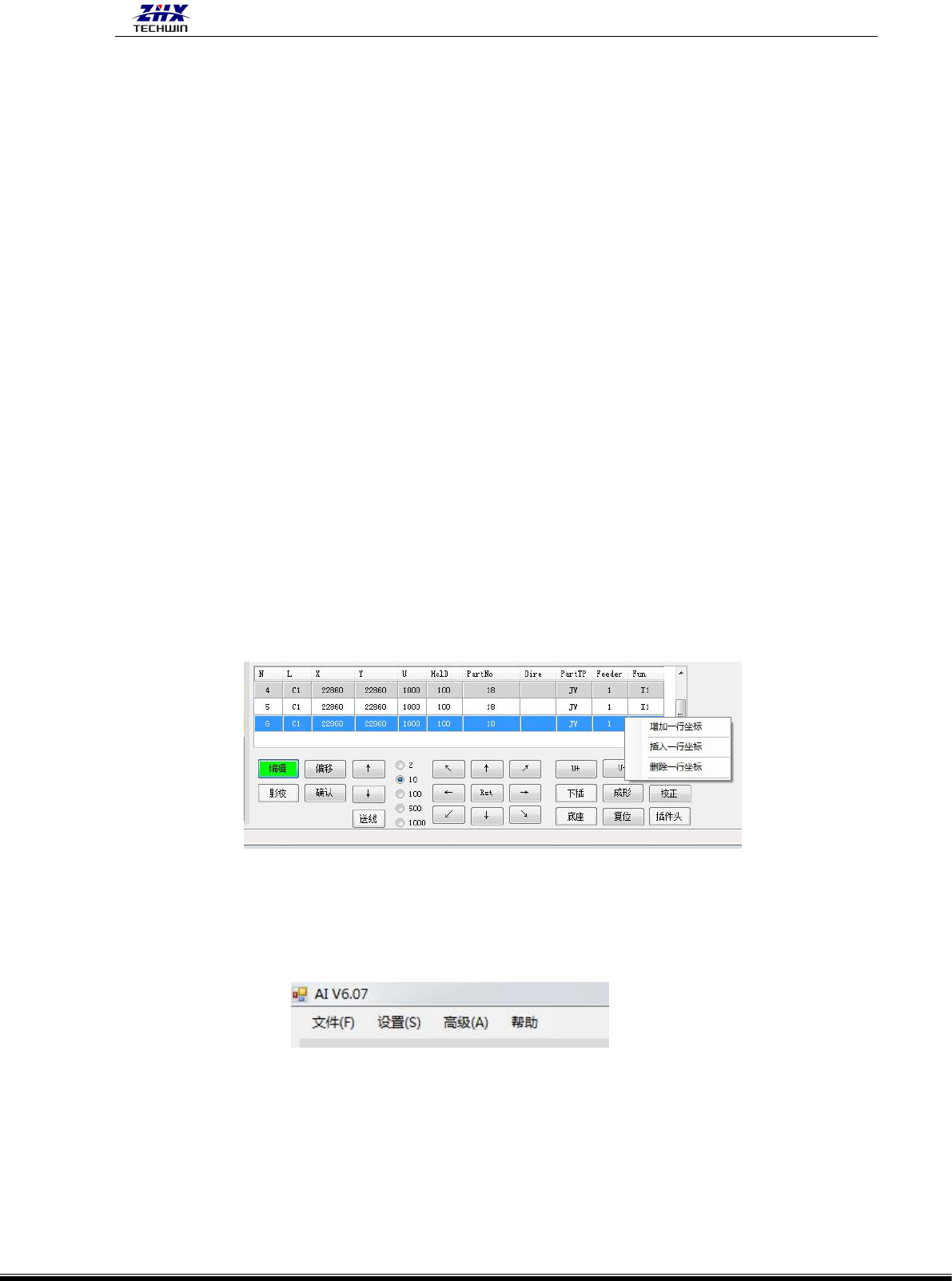

编辑菜单： 在鼠标移动到表格栏中，单击鼠标右键，会弹出三栏信息。如图
增加一行坐标：在程序里加入一行。
插入一行坐标：在程序指定一行里插入一行。
删除一行坐标：在程序指定一行删除。
5、工具栏的说明
1）文件
单击：单步+文件=打开文件、保存文件、另存为新文件、新建文件夹、退出（文字格式解
释：点击中『单步』，再点击中『文件』，会弹出『打开文件、保存文件、另存为新文件、
新建文件夹、退出』等功能键，后续同种格式依此类推。）
