ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 84 -

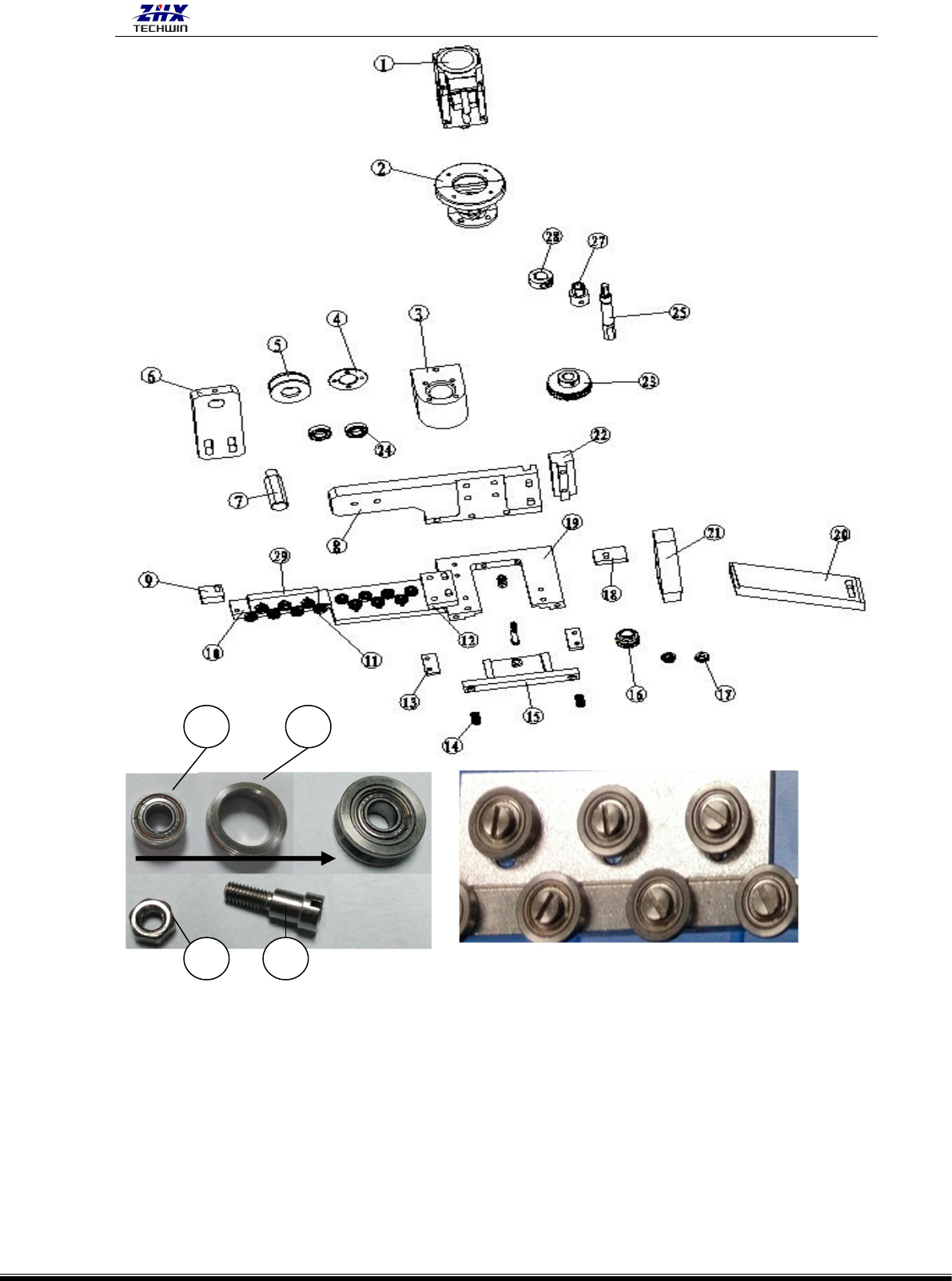

跳线盒机构分解示意图
30
31
11
32
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 85 -
跳线盒机构零件清单
序号
零件名称
零件编号
数量
单位
备注
1
100W 伺服马达
MSMD012P1U
1
个
2
送线马达座
WS1D-11003
1
个
3
跳线盒铝块 2
WS1D-11010
1
个
4
轴承盖
WS1D-11026
1
个
5
赛钢轮
WS1D-11027
1
个
6
吊跳线固定块 1
WS1D-11029
1
个
7
吊跳线轴
WS1D-11028
1
个
8
跳线盒铝块 1
WS1D-11009
1
个
9
左小铝块
WS1D-11021
1
个
10
滚轮固定块
WS1D-11005
1
个
11
小轮
WS1D-11023
14
个
12
压直跳线连接块
WS1D-11006
1
个
13
挡片
WS1D-11015
1
个
14
弹簧
WS1D-11025
2
个
15
跳线盒铝块 4
WS1D-11012
1
个
16
跳线齿轮 2
WS1D-11024
1
个
17
轴承
WJ-12125
1
个
18
右小铝块
WS1D-11016
1
个
19
跳线盒铝块 3
WS1D-11011
1
个
20
跳线盒配件 55
WS1D-11019
1
个
21
跳线盒安装铝块
WS1D-11020
1
个
22
跳线盒铝块 5
WS1D-11013
1
个
23
跳线齿轮 1
WS1D-11022
1
个
24
轴承
WJ-12123
1
个
25
跳线盒主轴
WS1D-11014
1
个
26
轴承
WJ-12124
1
个
27
送线马达连接器
WS1D-11002
1
个
28
送线马达连接器抱箍
WS1D-11001
1
个
29
滚轮座 2
WS1D-11008
1
个
30
滚轮螺丝
WS1D-11007
14
个
31
螺母 M3
WJ-11208
14
个
32
轴承 L-940Z
WJ-12126
14
个
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 86 -

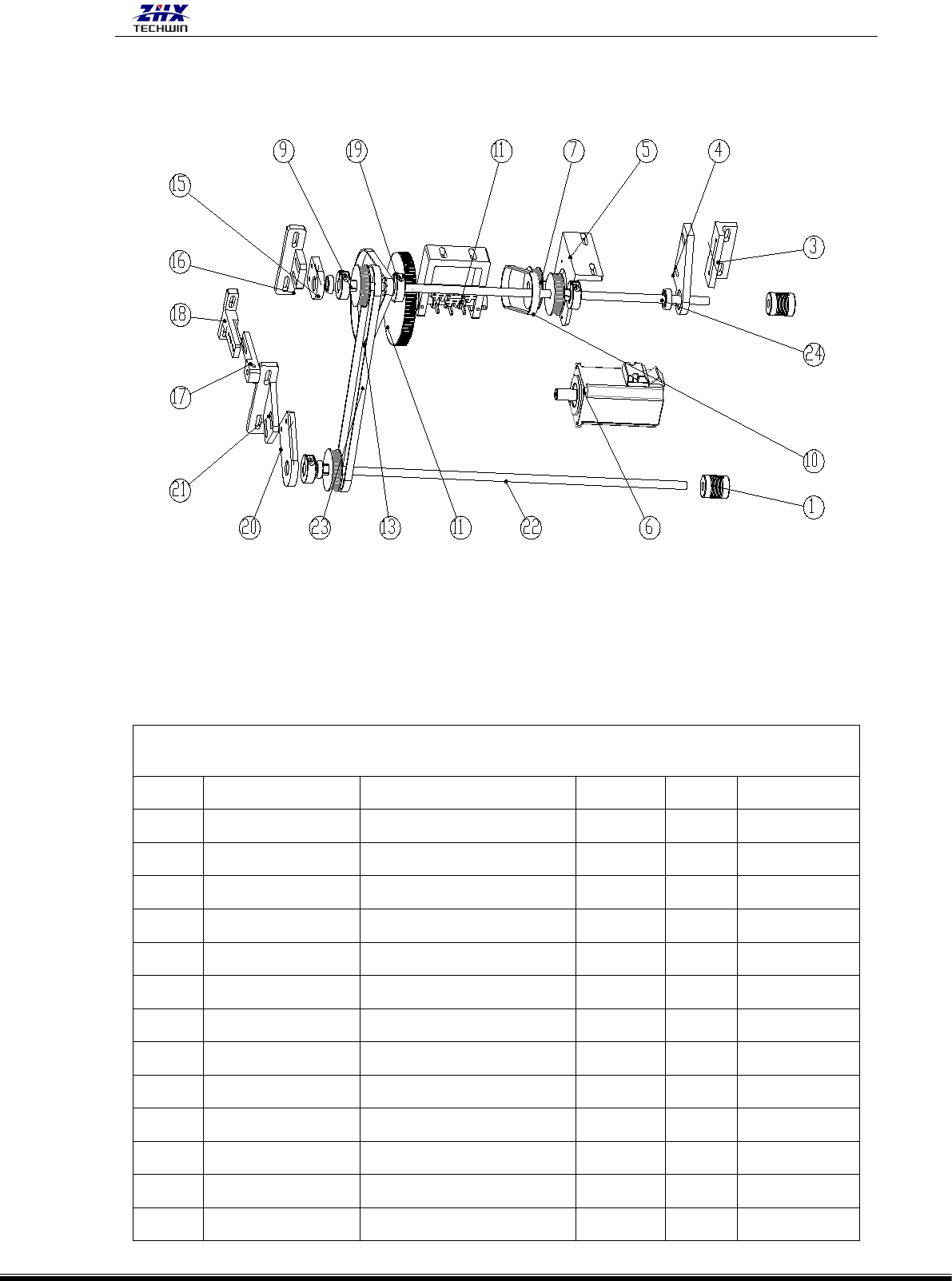

U 轴机构分解示意图
U 轴部分清单
序号
零件编号
零件名称
数量
单位
备注
1
WJ-12402
连轴器
1
个
8-10
2
WS1D-02006
连杆 515
1
个
3
LT1D-02001
U 轴固定座
1
个
4
WS1D-02010
上 U 右支架
1
个
5
LT1D-02009
U 轴马达固定座
1
个
6
DZ-03002
伺服马达
1
个
MHMD042GIU
7
WS1D-02001
U 马达同步轮
1
个
8
LWGY-00016
XY 轴马达同步轮抱箍
1
个
9
WS1D-02008
同步轮 D10
1
个
10
WJ-12209
同步带
1
个
XL150*10
11
零位感应
1
个
12
WS1D-02003
U 零位驱动同步轮
1
个
13
WJ-12210
同步带
1
个
180XL*10
