ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 118 -
站位分解示意图
项目号
零件号
数量
1
LT1D-08012 站位本体
1
2
LT1D-08017 外侧齿轮切刀
1
3
LT1D-08008 左下料轨道
1
4
LT1D-08009 右下料轨道
1
5
PL1D-09016 制动本体固定螺栓
1
6
PL1D-09037 制动弹簧
1
7
PL1D-09019 制动本体
1
8
PL1D-09017 制动滑轮用的销
1
2
3
5
4
1 0
6
7
9
8
1 1
1 2
1 3
1 4
1 5
1 71 8
1
2 02 1
1 9
1 6
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 119 -
9
PL1D-09018 制动滑轮
1
10
LT1D-08016 内侧齿轮切刀
1
11
PL1D-09008 主驱动齿轮
1
12
PL1D-09036 抱箍
1
13
PL1D-09038 止出弹簧
1
14
PL1D-09034 长胶套 9.525
2
15
PL1D-09011 站头内侧切刀
1
16
LT1D-08011 右切料轮
1
17
PL1D-09028 站头切刀用垫块
2
18
PL1D-09010 站头外侧切刀
1
19
LT1D-08010 左切料轮
1
20
PL1D-09022 站头主驱动杆
1
21
PL1D-09021 站头主驱动杆柄
1

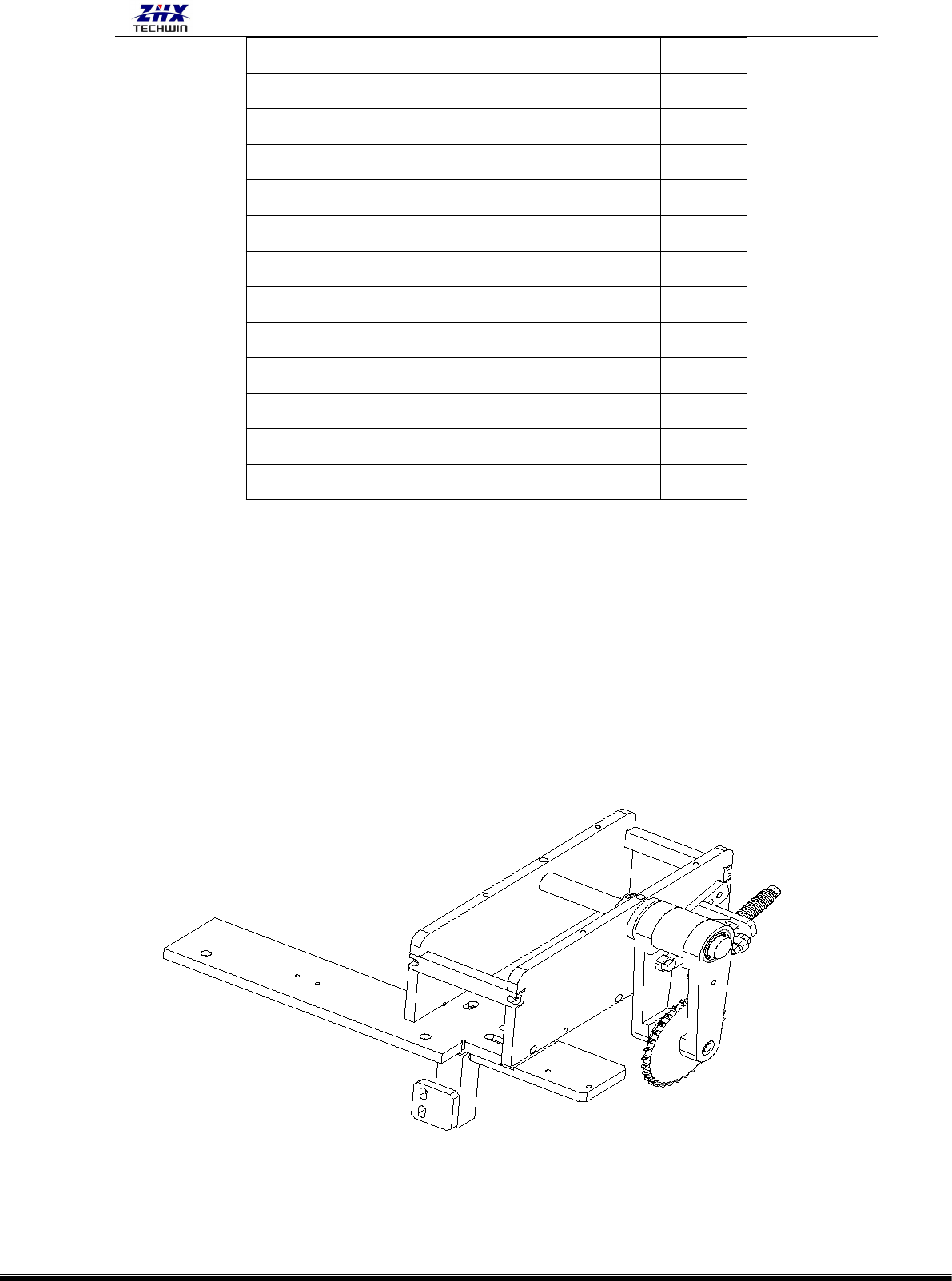

尾部链轮分解示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 120 -

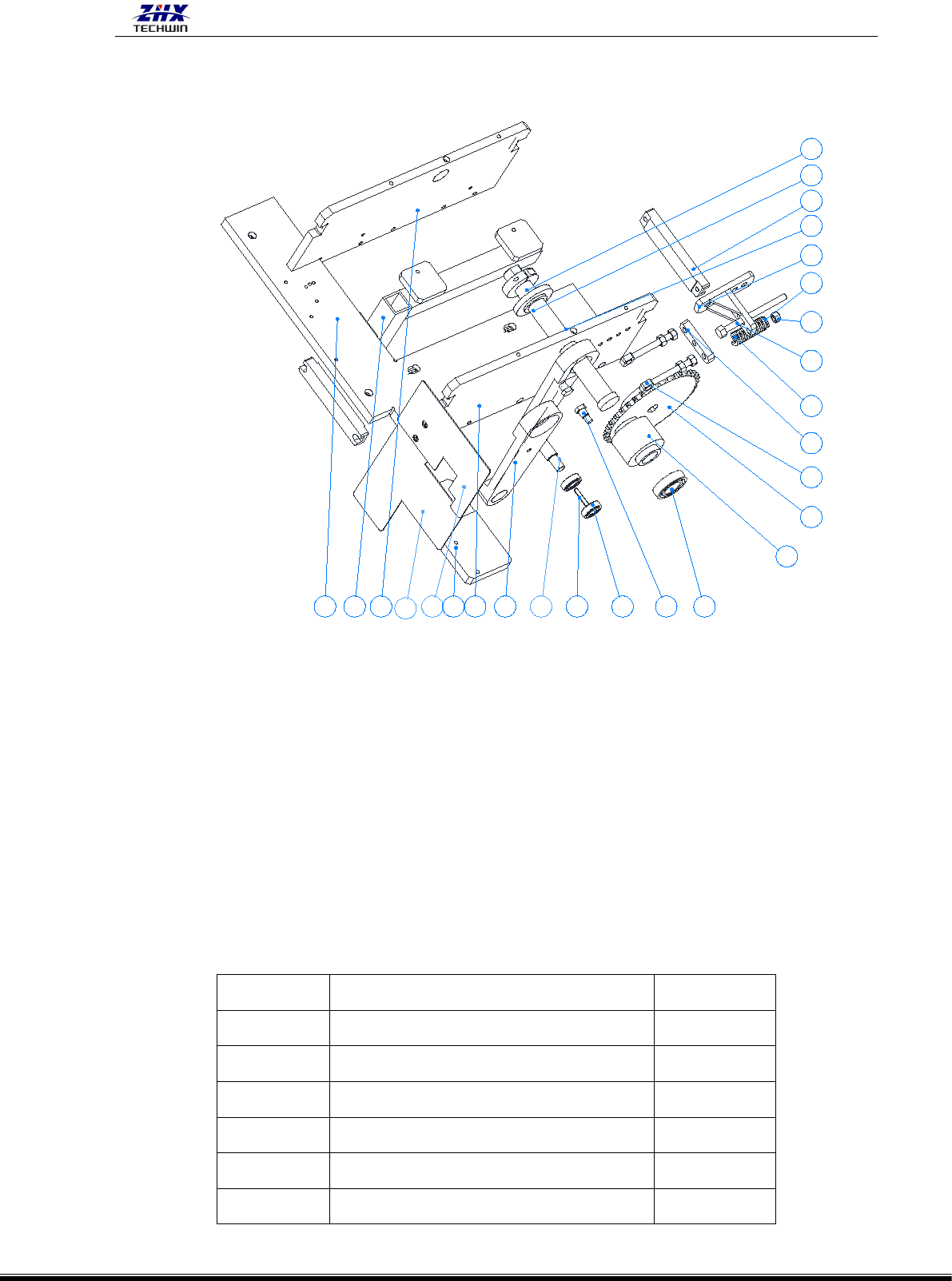

尾部链轮示意图
尾部链轮组合图
项目号
零件号
数量
1
LT1D-14020 尾部固定板 1
1
2
LT1D-14022 尾部安装板 1
1
3
LT1D-14023 尾部安装板 2
1
4
LT1D-14021 尾部固定板 2
1
5
LT1D-14024 连接块
2
6
LT1D-14026 轴 1
1
2
8
9
7
5
16
22
23
24
15
21
14
11
252620 131234171
10
18 6
19
