ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 13 -

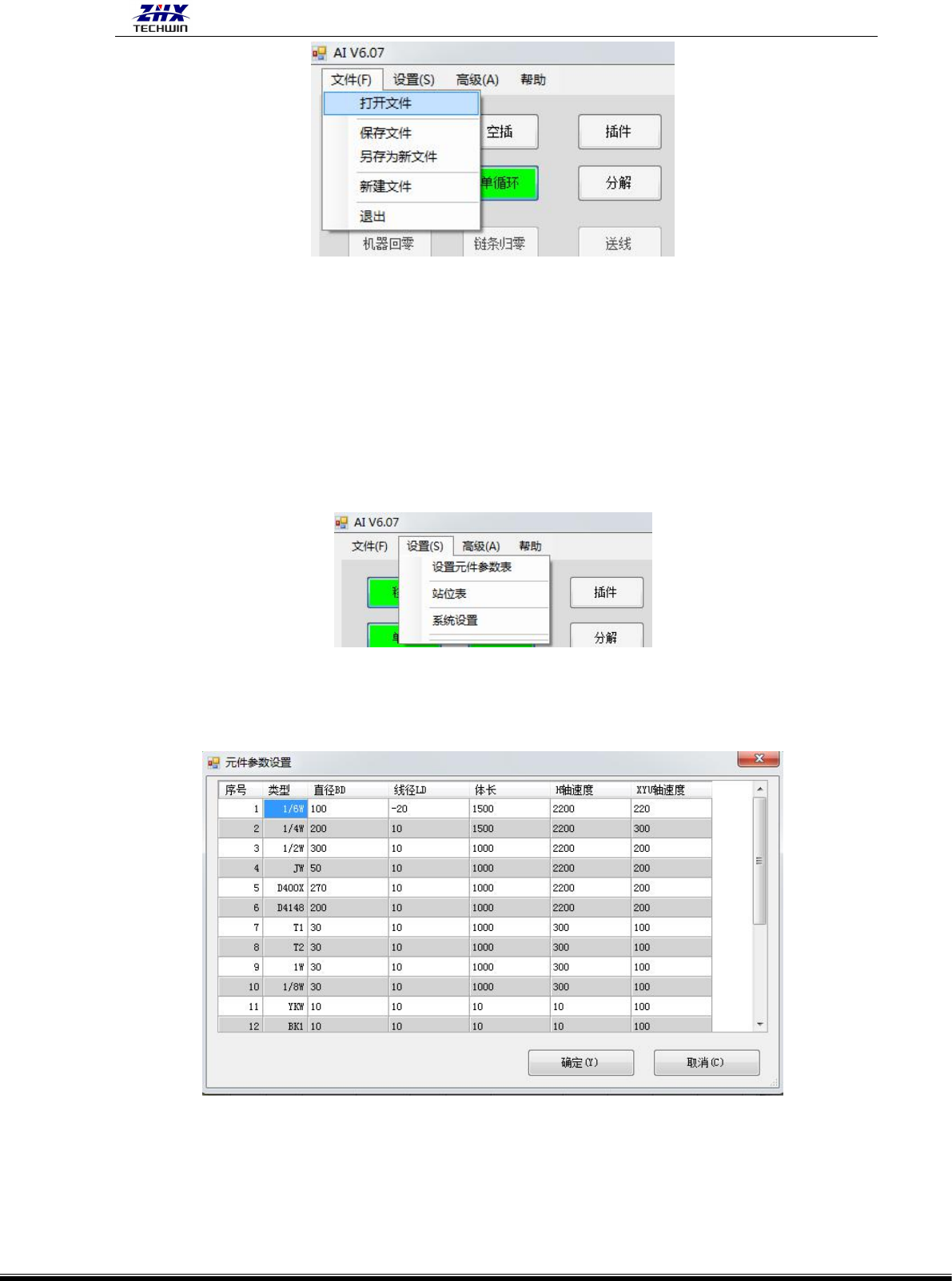

打开文件： 打开已制作好的生产文件。
保存文件： 将生产文件保存到指定的文件夹。
另存为新文件： 将生产文件保存到新的文件夹里。
退出： 退出生产菜单，返回上一级操作系统。
2）设置
单击设置弹出下拉菜单。包括有设置元件参数表、站位表、系统设置三个部分。（如
下图）
（1）设置元件参数表：
元件参数是将插件程序中的所有元件按一定的标准归类，并描述元件体特征。
单击它会显示以下参数（如图）：
序号： 元件的序号。
型号： 元件的型号类型，以功率大小来划分。
直径 BD： 元件本体的直径。
线径 LD： 元件引线的直径。
体长： 元件本体的长度。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 14 -
H 速度： 插件轴 H 的速度。
XYU 速度： 工作台和 U 轴移动的速度。
确定： 保存修改好的参数并应用。
取消： 退出当前，返回上一级操作系统界面。
（2）系统设置：
1>参数
机器的所有参数调整都在系统设置里进行，包括相机位置 X 和 Y、H 插深位置、成型 H 轴位置、
送线补偿、底座马达速、停机位置 X（Y）、光源亮度调节等。当修改了其中的参数后要点击“确定”
即可。
相机位置 X：以一对成型刀的中心为零点，相机在 X 轴方向的坐标。
相机位置 Y：以一对成型刀的中心为零点，相机在 Y 轴方向的坐标。
停机位置 X：工作台归零后，X 轴所在的实际位置，要超前零位。
停机位置 Y：工作台归零后，Y 轴所在的实际位置，要超前零位。
前链条速速：前链条的移动速度。
后链条速速：后链条的移动速度。
相机像素比例：调节 XY 相机像素的比例。
H 插键位置：插件头插入深度位置。
成形 H 轴位置：插件头下插时元件成形的位置。
底座上升位置：底座上升的高度位置。
前链条送料距离：前链条送料的位置距离。
后链条送料距离：后链条送料的位置距离。
下料延时：下料后的时间延迟。
底座到位延时：底座到达指定位置后的时间延时。
进板延时：进板后的时间延时。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 15 -
转台进板延时：板进入转台后的时间延时
前链条速速：前链条的移动速度。
后链条速速：后链条的移动速度。
底座马达速度：底座马达的速度。
前输送马达速度：运输马达的运输速度调节。
送线马达速度：送跳线的马达速度。
剪脚补偿：剪脚气缸的工作时间。
前链条零点补偿：前链条归零零点后，位置还未到达零点，需要进行补偿
后链条零点补偿：后链条归零零点后，位置还未到达零点，需要进行补偿
H 轴零位补偿：H 轴归零位后，再进行补偿。
B 轴零补偿：B 轴归零后，再进行位置补偿。
送线补偿距离：跳线的跨距上增加的数值，方便于成形及插件。
光源亮度：相机拍摄的画面的零度调节。
拍 mark 点延时时间：拍 Mark 点的时间延时。
拔板器开始位置： 拔板器开始时的初始位置。
拔板器停止位置： 拔板器完成后的停止位置。
确定：保存修改好的参数并读取运行。
取消：退出当前，返回上一级操作系统界面。
2>选项
根据系统需要来进行调整，点击参数值，选择是/否，然后点击确定，就完成了选项的操作，
如果不保存就点击取消。
3）高级 单击设置弹出下拉菜单。包括有及其参数设置、密码设置、IO 诊断、语言、设备
运行信息五个部分。（如下图）
