ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 110 -
上料部分示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 111 -
3
1
6
2
5
4
7
8
9
10
18
11
12
14
19
15
13
16
20
17
21
23
22
24
25
27
26
31
30
38
29
32
28
34
37
33
3536394042
43
44
45
41
46
47
48
49
51
50
52
54
53
55
56

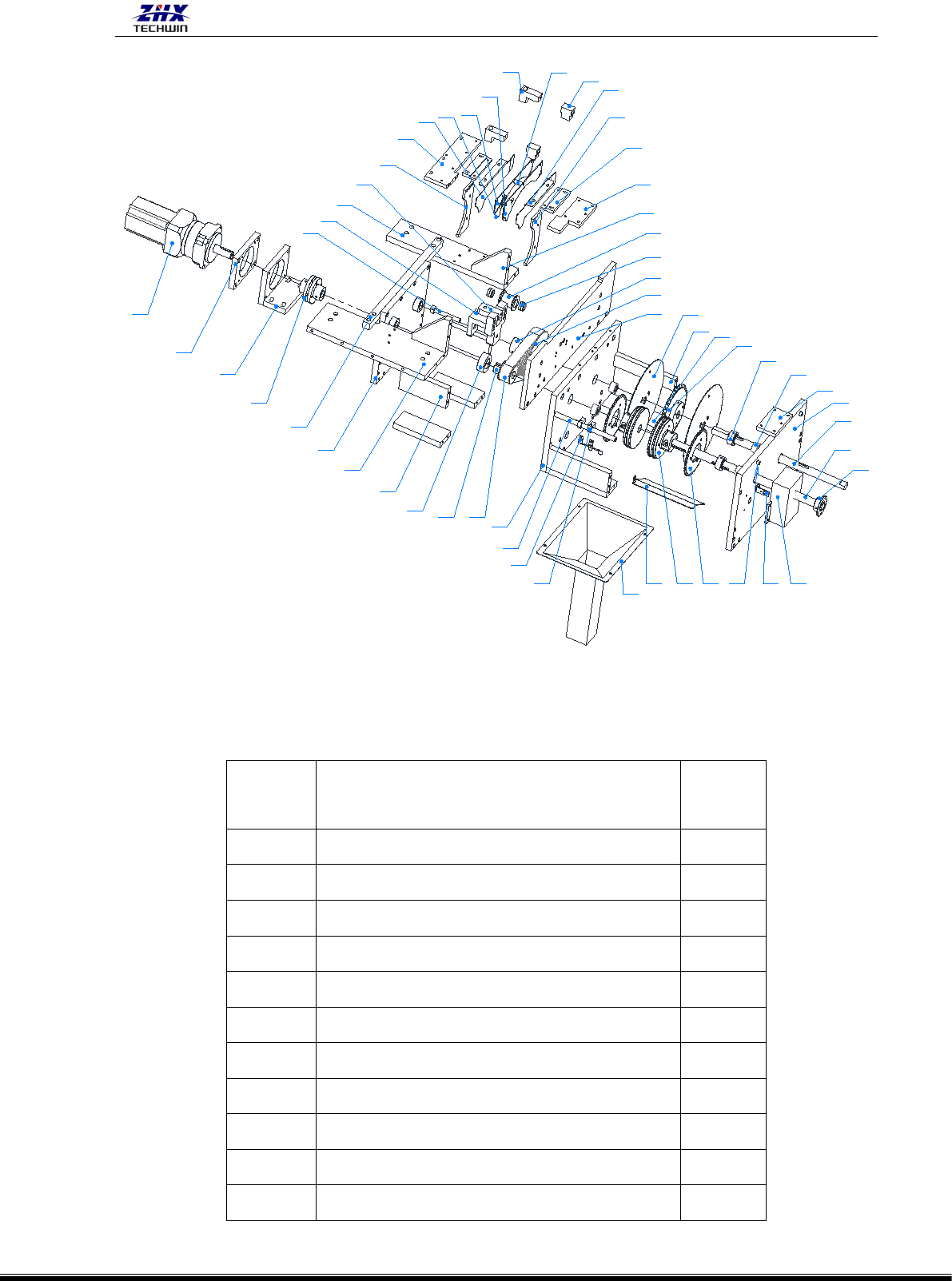

上料部分分解示意图
上料部分零件清单
项目号
零件号
数量
1
LT1D-07007 HTD 张紧连接销
1
2
LT1D-07006 HTD 张紧固定块
1
3
LT1D-07045 上料右固定块
1
4
LT1D-07009 HTD 张紧调节块
1
5
LT1D-07132 圆弧压板
1
6
LT1D-07130 内导向固定板
1
7
LT1D-07118 内上料导向板
1
8
WJ-13324 毛刷（金色 扇形）
2
9
LT1D-07116 内上料圆弧压板
1
10
LT1D-07115 外上料圆弧压板
1
11
LT1D-07123 连接块
2
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 112 -
12
LT1D-07126 圆盘限位棒
1
13
LT1D-07122 圆弧压板夹块
2
14
LT1D-07117 外上料导向板
1
15
LT1D-07131 圆弧压板
1
16
LT1D-07121 导向板固定块
2
17
LT1D-07129 外导向固定板
1
18
LT1D-07039 三角连接块
2
19
LT1D-07008 HTD 张紧轮
1
20
WJ-12152 轴承 61900
4
21
LT1D-07015 大带轮固定座
1
22
LT1D-07114 圆弧同步轮（5M-81）
1
23
LT1D-07102 上料横板
1
24
LT1D-07112 上料圆盘
2
25
LT1D-07106 支撑板
1
26
LT1D-07038 前板连接块
3
27
LT1D-07111 链轮（40B-36-D20）
1
28
LT1D-07026 卡环
4
29
WJ-12195 滚针轴承
6
30
LT1D-07119 外导向固定板
1
31
LT1D-07100 上料前板
1
32
LT1D-07049 上料转轴
1
33
LT1D-07022 接料转轴
1
34
LT1D-07108 感应盘
1
35
LT1D-07053 圆盘感应器罩
1
36
LT1D-07124-B 10 位感应器座
1
37
LT1D-07014 玻璃罩限位销
2
38
LT1D-07110 链轮（35B-40-D20）
2
39
LT1D-07109 接料转轮
2
40
LT1D-07074 废料掉料折弯板
1
41
LT1D-07033 料脚漏斗
1
42
LT1D-07028 拉钩固定块
2
43
LT1D-07107 拉钩片
2
44
LT1D-07027 拉钩固定棒
1
