图 1

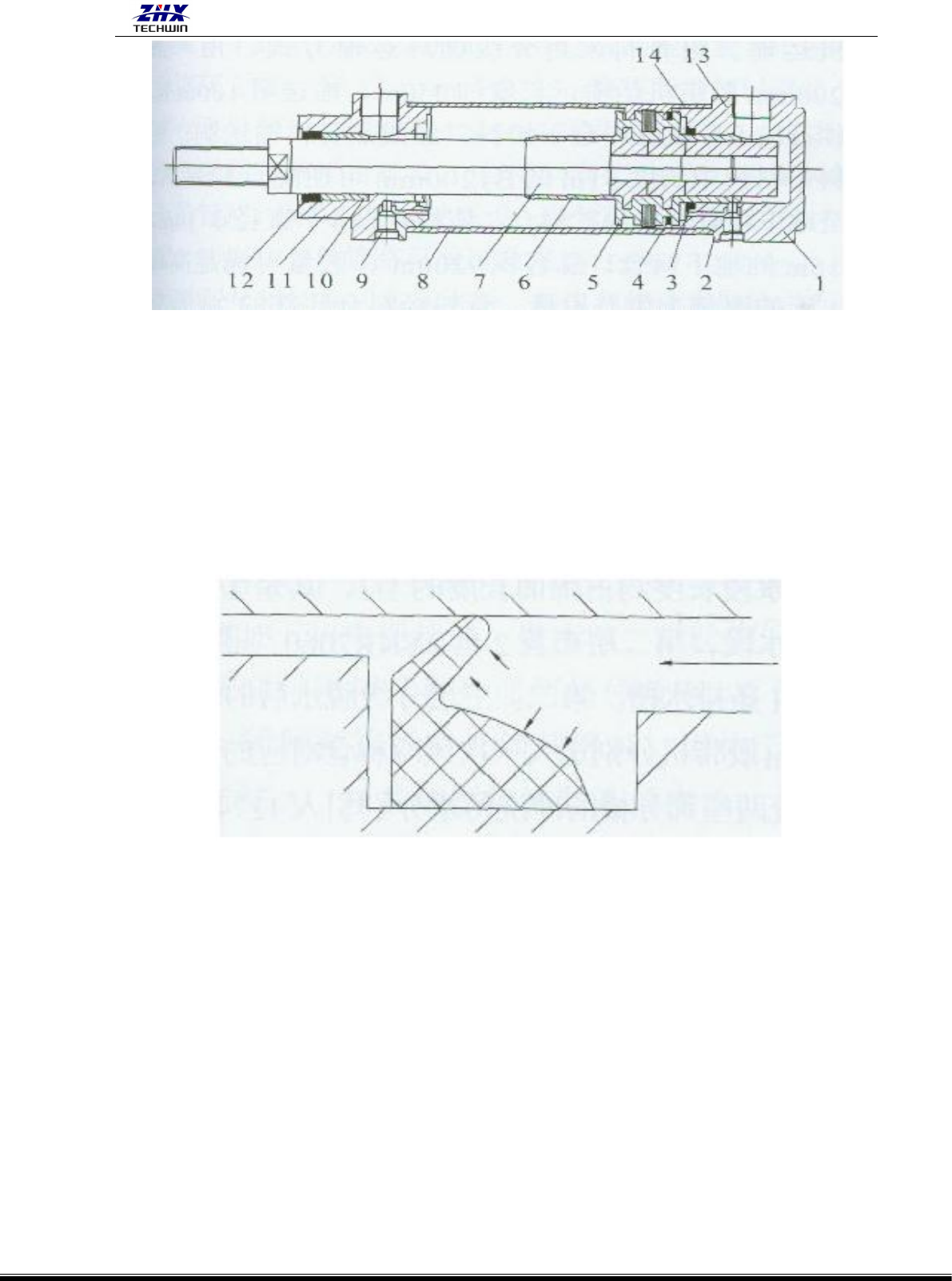

1、后缸盖 2、密封圈 3、缓冲密封圈 4、活塞密封圈 5、活塞
6、缓冲柱塞 7、活塞杆 8、缸筒 9、缓冲节流阀 10、导向套
11、前缸盖 12 防尘密封圈 13、磁铁 14、导向环
将气缸拆解后，先对各零部件进行清洗，再逐一润滑或密封。
活塞的保养。气缸活塞受气压作用产生推力并在筒内滑动，要求活塞具有良好的活动特
性，同时活塞与缸筒之间要有良好的密封，而二者之间的密封是通过 YX 形密封圈实现的，
因此 YX 形密封圈为易损件，其结构如图 2 所示。
图 2：YX 型密封圈
YX 形密封圈断面有两个等脚长度的唇边，密封圈安装在活塞的沟槽中，当右侧受气压
作用时，密封圈唇部在气压作用下张开。并紧贴在缸筒壁上起密封作用。气缸拆解后注意
观察，若发现 YX 形密封圈唇部已磨平，则应将其从活塞上取下，换上新件；涂抹润滑脂。
另外缓冲柱塞与缸盖接触频繁，也应涂上润滑脂。
缸盖的保养
气缸工作时，活塞会撞击缸盖，缸盖缓冲密封圈为易损件，缓冲密封圈如果受损严重，
将会使气缸在行程终端前，缓冲柱塞与缓冲密封圈得不到良好的密封从而推动缓冲作用。长
时期使用气缸，一般都要更换密封圈，同时上润滑脂。
缸盖缓冲是个易被遗忘的角落，这里注意，拧下缓冲节流阀，要用细铁丝小心地清洗缓
冲气孔（注意不要损坏节流阀螺纹），否则，缓冲排气孔被堵住后，有可能导致活塞杆不能
到位。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 60 -
缸筒的保养
缸筒内壁涂润滑脂，装上活塞杆，同时用手推拉几下，以保证缸筒与活塞之间的润滑与
密封质量。
保养完毕即可装配。
―－保养气缸应注意的几个问题：
气缸拆解后，首先应对缸筒、活塞、活塞杆及缸盖进行清洗，去除表面的锈迹。
（1） 选用润滑脂成分不能含固体添加剂。
（2） 密封材料更具工作而定，最好选用聚四氟乙烯（塑料王），该材料摩擦系数小（约为
0.04），耐腐蚀，能在-800℃～+2000℃温度范围内工作。
（3） YX 形密封圈安装时要注意安装方向。
2
、电磁阀保养
(1) 每年 1-2 次的定期检修是电磁阀可靠工作和长寿的最佳方法。电磁阀内部的下列 4 种
情况，是妨碍电磁阀正常工作与缩短寿命的原因。
A、使用过程中介质发生变化
B、接管内生锈
C、空压机的油氧化，产生碳粒焦油等杂物，混入管道
D、管道中有尘粒污垢等杂质
(2) 电磁阀线圈组件不宜拆开
(3) 拆开电磁阀清洗时,可使用煤油、三氯乙烯等溶液，但应注意橡胶件可能会溶涨,因此
要更换橡胶件。
(4) 拆开清洗时,各零部件要按顺序放好，以便恢复安装。
3
、气源过滤器
每三个月用干净的抹布进行一次檫试、清洗。
4、 油雾器
油雾器最好一周补油一次，补油时，要注意油量减少情况。若耗油量太少，应重新调整
滴油量，调整后滴油量仍减少或不滴油，应检查油雾器进出口是否装反，油道是否堵塞，
所选油雾器的规格是否合适。
五、 除尘
不可用压缩空气将碎屑由单元吹出，否则会将碎屑吹入各滚珠轴承、插入头或电路
箱内，影响机器的正常动作。
除尘前，要先关掉电脑和机器的电源。
1）、电脑主机 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 61 -
2）、伺服器、马达 每月检查一次伺服器外壳和它的散热风扇、伺服马达外壳，用干净
的抹布或毛刷清理一次积尘。
3）、机器内部 每周用干净的抹布或毛刷清扫一次，或用清洗剂擦拭，并注意防潮。
4）、机器外壳 每周一次用干净的抹布擦拭。严禁使用有机溶剂来檫洗，以免设备外壳
的油漆受到损害。更不能用洗板水、白电油来擦洗印刷的字体。
