ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 20 -
(C) 专用输入信号。 是指各轴上的光电开关当前输出（输入给电脑）的信号状态。
X、Y 轴 工作台上的轴。X 轴为左右方向，Y 轴为前后方向。
U 轴 切断、成型和剪脚的宽度轴。
H 轴 插件头上下的轴。
J 轴 送跳线的轴。
W、F 轴 插件链条和排料链条的轴。
B 轴 头部上下压料的轴
G 轴 控制拔板器的轴
正、负极限 分别为各轴的正负方向最大极限位置的光电开关信号的简称。
正、负减速 用来发出“开始减速”的信号。安装在各轴正、负极限光电开关的前面。检测板挡
住光电开关的发光口时，伺服马达开始慢慢减速，直到碰到极限才会停下来。
原点 设定的“零点”检测信号。
——可以用张纸条去放在各光电开关的发光口和接收光口的中间，正常情况下信号状态会随着纸条
的进入和离开而由低变高。否则可能光电开关损坏或线路异常。

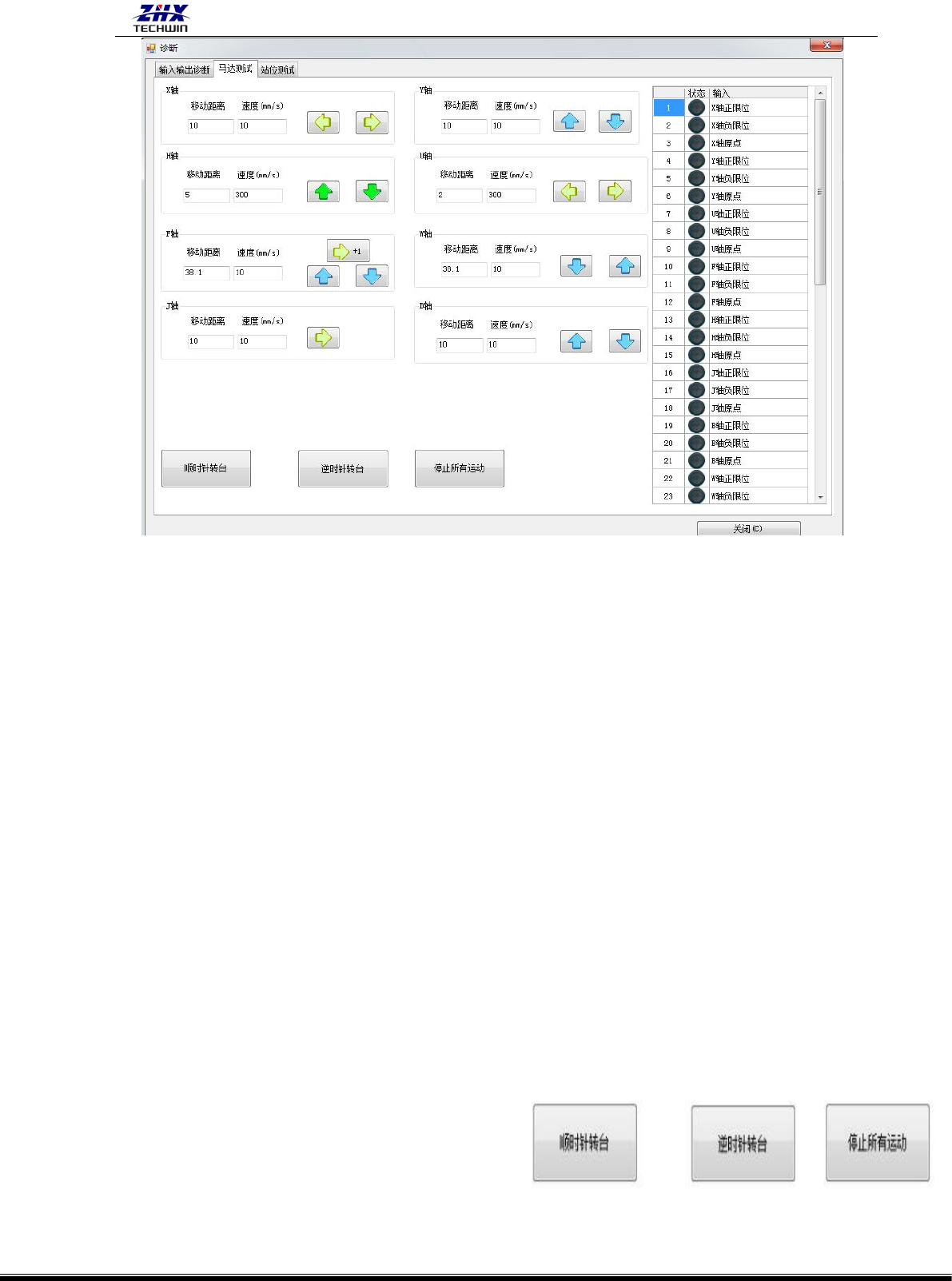

(D) 伺服系统（为各伺服轴的专用诊断区）。
在各轴所对应的“行程”，“速度”框内输入极限范围内（蓝色数字）的数值，每单击方
向箭头（或方向键）一次，该轴就会按输入值
和选择的方向移动一次，直到碰到极限被保护
（J 轴除外）。其中，J 轴为送跳线轴，只向一
个方向运动。
(E) 转台 是指转动的工作台。
顺时针 工作台顺时针方向旋转。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 21 -
逆时针 工作台逆时针方向旋转。
停止所有运动 将所有运动停止。

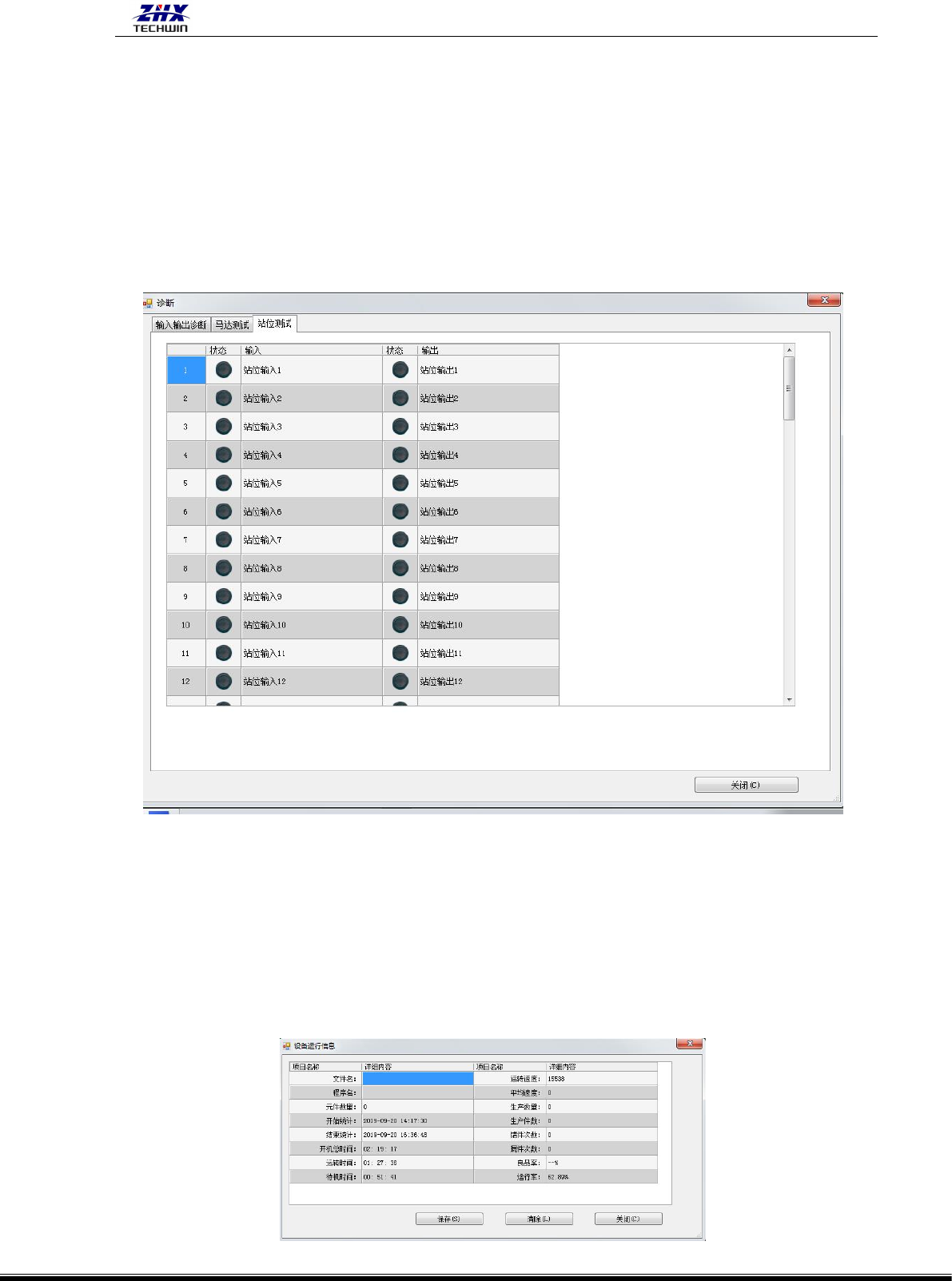

3.站位测试
点击输出状态的站数就会启动机器上对应的分配头，按数字站号检测对应的分配头下料正常与否，
对应的电磁阀及气缸控制分配头。
输入状态 在所对应的站位拉动检测感应，输入信号会高频与低频间变化。
（4）语言
点击后可以切换简体中文与英文两种语言。
（5）设备运行信息
包括产量，待机时间，插件时间等信息，可将它自动保存到 D 盘“自动插件机”文件
夹里的“统计记录”文件夹目录下，它的文件名是按时间命名存档，点文件下拉菜单退出
生产菜单时也会自动在这里存档。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 22 -
注意：
保存：按保存键则保存在 D 盘的统计记录里.
清除：按清零键则所有关运转信息都为 0.
取消：按取消键则退出运行信息。
■
生产信息，包括产量、待机时间、插件时间等信息，可将它保存，自动保存到 D 盘的“自动插件机”
文件夹里的“统计计录”文件夹里，按时间命名存档，点文件下拉菜单退出生产菜单时也会自动在
这里存档。
4)帮助：
单步 + 帮助 弹出注册

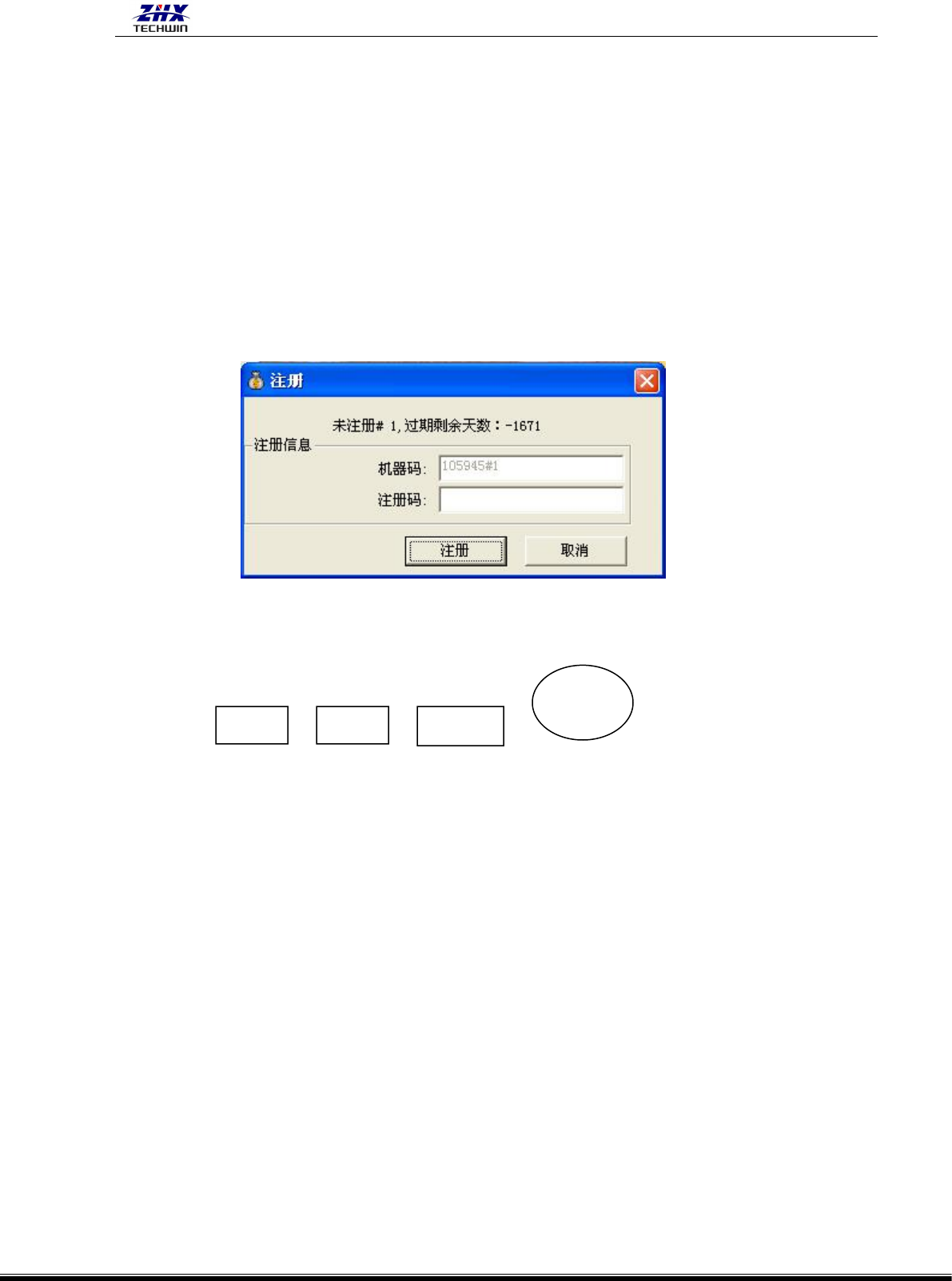

注册：自动插件机到期系统会提示注册信息，（如有快过期的设备，请把机器码记入与中禾旭联系）
6
、面板按键说明
1) 启动：和操作界面上的“启动”的功能一样。
2) 停止：和操作界面上的“停止”的功能一样。
3) 补跳线：按此键将漏件跳线原位补上。
4) 急停：紧急情况下的停止按钮，压下它，机器的关键控制电源被断开（马达和伺服器）。
三、操作步骤
1、机器通电 将主机架左侧的主电源断路开关拨上。
2、打开电脑 “电脑”按键。电脑安装在操作面板正下面，打开机盖可见。
3、机器通气 点击操作控制面板上的“气源”按键，使底座在通气状态。
4、打开急停开关 把外壳上的急停开关顺时针旋起。（旋钮弹起。）
5、 进行诊断 看信号状态是否正常，检查动作的有、无，判断机器的控制部分是否正常。
见第三章操作，操作界面上各功能＂键＂介绍的“诊断”部分。
6、编程 见第三章 操作，操作界面上各功能＂键＂介绍的 “程序编辑” 部分；以及第
启动
停止
补跳线
急停
