处不漏气。还可以将其浸在水里进行通气测试，看有没地方鼓泡，就可知道是否漏气，
这样做观察起来非常的直观，更容易判断是否达到安装标准。

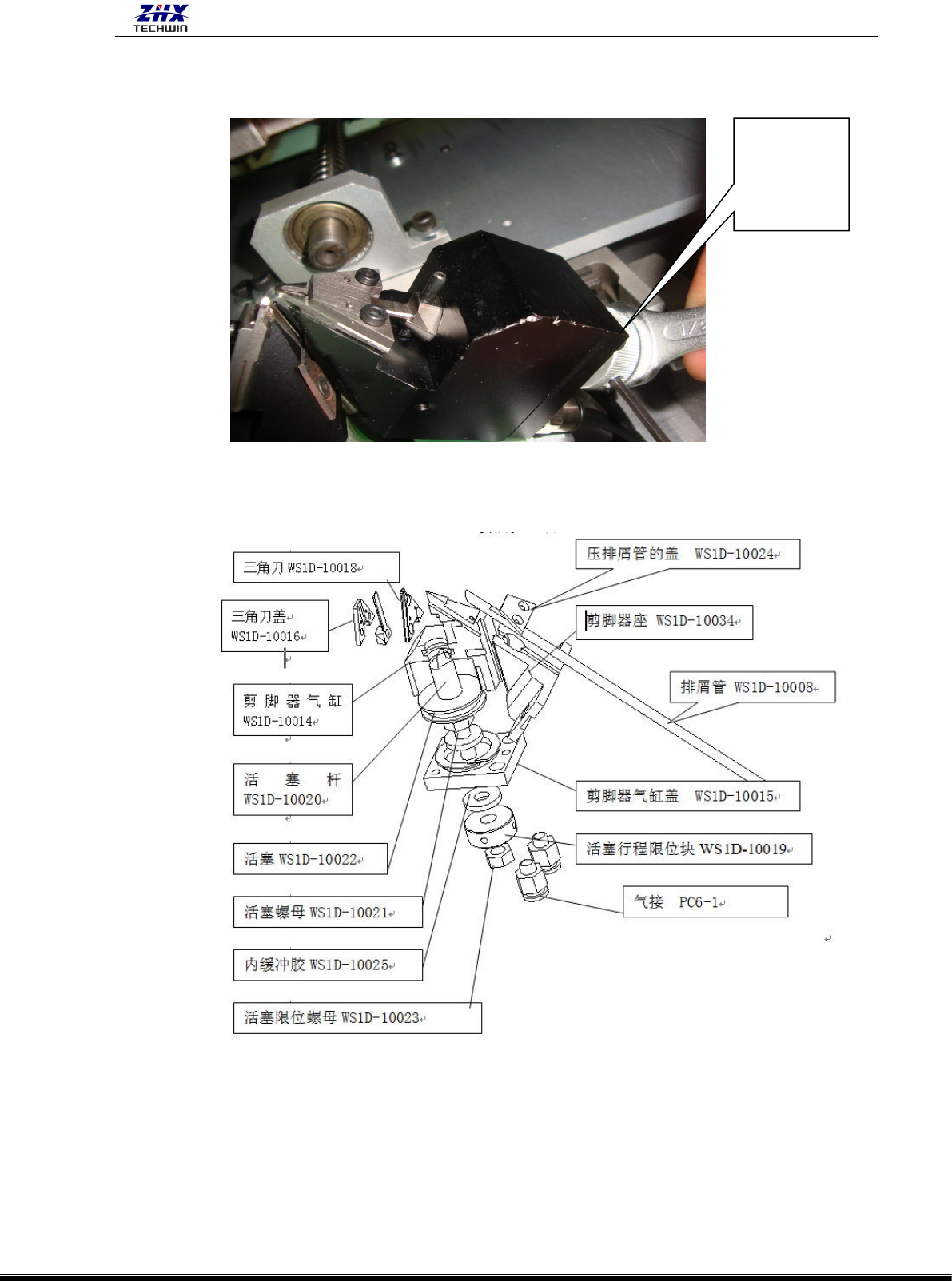

(1) 脚头的调整
（2）
检验剪脚头是否合格
扳手松开活
塞 行 程 限
位 锁 紧 螺
母
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 40 -
下图为底座整体示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 41 -
注如上图：
2）、底座剪脚高度调整
此项调节可将砧座置于 PCB 下方的适当位置,但不可调节打弯长度的长或短,调节时气
源应开启且砧座位于上升位置。
砧座位于上升位置时,检查切割与打
弯单元是否水平且在 PCB 下方
0.013~0.25mm
位置处.
如不合要求,如下调节：
1）松开底座气缸连接头的锁紧螺母；
2）旋转气缸杆的连接头，
可升高或降低砧座的位置；
3）然后再锁紧连接头螺母。
0.013～0.25mm
