ZHX-A30C& D-AS(I N) 自动卧式联 体插件机操作 说明书 深圳市中禾 旭精密机械有 限公司 http:// www .z kdip.com - 76 - 头部机构分解示意图 头部分解示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 75 -
整体示意图
二、零部件清单
头部机构示意图
尾部张紧机构
排料部分
上料部分
链条运输
对中机构
机头部分
U轴部分
送跳线部分
底座部分
工控机位置
工作台
视觉机构
机架
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 76 -

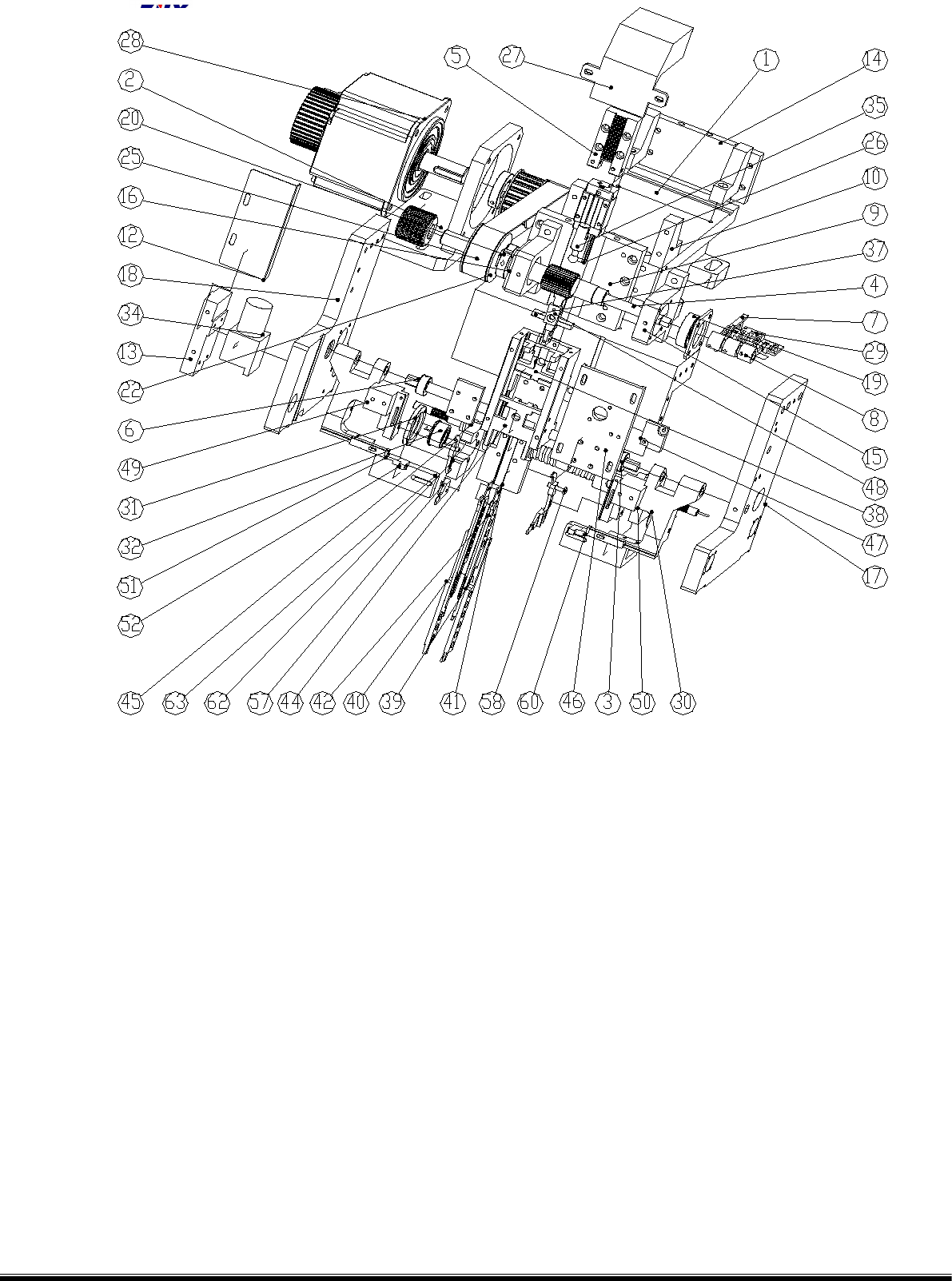

头部机构分解示意图
头部分解示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 77 -
头部机构零件清单
序号
零件编号
名称
数量
单位
备注
1
LT1D-05011
头部支架
1
个
2
LT1D-05006
H 轴马达座
1
个
3
LT1D-05002
D12 箍
2
个
4
LT1D-05003
H 转动齿轮轴
1
个
5
LT1D-05004
H 轴齿条
1
个
6
LT1D-05005
导杆
1
个
7
LT1D-05007
光电开关安装座
1
个
8
LT1D-05008
感应块
3
个
9
LT1D-05013
H 轴导轨安装板
4
个
10
LT1D-05009
固定座
1
个
11
LT1D-05010
头部固定块
1
个
12
LT1D-05017
相机保护罩
1
个
13
LT1D-05018
相机架
1
个
14
LT1D-05021
运输链条固定板
1
个
15
LT1D-05023
H 轴承座
2
个
16
LT1D-05022
轴承压盖
2
个
17
LT1D-05033
右固定板
1
个
18
LT1D-05034
左固定板
1
个
19
WJ-12116
轴承
2
个
6004ZZ
20
LWGY-00122
抱箍
1
个
内径 22
21
WS1D-05005
H 轴马达同步轮
1
个
L20-22
22
WS1D-05006
H 轴从动同步轮
1
个
L20-18
23
WS1D-05024
头部手柄
1
个
24
WS1D-05029
同步轮抱箍
1
个
25
WJ-12212
同步带
1
条
240L*28
26
WJ-12342
H 轴直线导轨副
1
个
27
LT1D-05016
头部有机玻璃
1
个
28
DZ-03006
伺服马达
1
个
1000W
29
DZ-02014
光电开关
4
个
EE-SX670
30
WJ-12121
轴承
2
个
6200ZZ
31
WS1D-10001
U 轴承盖
1
个
32
WJ-12141
轴承
2
个
R6
