左接驳零件清单
项目号
零件编号
零件名称
数量
备注
1
QD-10266
气缸（CDQ2B32-45DMZ-A93）
1
2
WJ-12152
轴承 61900
1
3
皮带 5-1^左接驳运输
1
4
WS1DZB-13325
气缸连接块
1
5
WJ-11332
外卡簧 D17
2
6
皮带 6-1^左接驳运输
1
7
WS1DZB-13317
传输轮
2
8
WJ-11332
轴承 FF624
29
9
WS1DZB-13314
左活动导轨
1
10
WS1DZB-13339
限位胶
1
11
WS1DZB-13352
调宽板固定螺母
1
12
WS1DZB-13351
调宽板固定螺丝
1
13
WS1DZB-13363
固定块
1
14
WS1DZB-13359
弹簧安装轴
1
15
WS1DZB-13360
挡块
1
16
WS1DZB-13358
挡块安装左板
1
17
WS1DZB-13361
挡块轴
1
18
WS1DZB-13362
轴承安装轴
1
19
PCB 板 50-280mm
1
20
WS1DZB-13350
调宽固定板
1
21
WJ-121115
轴承 FF623
4
22
WS1DZB-13321
压条 2
2
23
QD-10267
气缸 CQSB16-5D_0_0_0_
1
24
WS1DZB-13341
气缸顶柱
1
25
WS1DZB-13347
气缸支架
1
26
WS1DZB-13320
压条 1
4
27
WS1DZB-13365
感应器转接板
1
28
WS1DZB-13355
感应器座
1
29
DZ-02174
光电开关
2
30
WS1DZB-13313
左固定导轨
1
31
WJ-12198
轴承 61903
4
32
WS1DZB-13319
皮带张紧块
2
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 98 -
33
DZ-03012
传输电机 15W 减速 1 比 10
1
34
WS1DZB-13322
电机安装板
1
35
WS1DZB-13329
感应器座 2
1
36
WS1DZB-13312
导轨固定板
1
37
WS1DZB-13367
主动链轮
2
38
链条
1
39
WS1DZB-13366
接驳传输杆
1
40
WJ-12416
联轴器(双膜片夹紧型）
1
41
WJ-11214
M12 螺母
4
42
WS1DZB-13327
缓冲胶
2
43
WS1DZB-13305
滑块固定板 1
1
44
LS2DZB-18181
左固定导轨拼块
1
45
WS1DZB-13308
调宽导轨板
1
46
WS1DZB-13306
滑块固定板 2
1
47
WS1DZB-13568
接驳铸铝座
1
48
WJ-12350
直线导轨 EGW-15CA
1
49
WS1DZB-13338
M12 螺柱
2
50
WS1DZB-13348
调节块 3
1
51
WJ-12350
直线导轨(滑块)EGW-15CA
1
52
LS2DZB-18183
压条 4
2
53
LS2DZB-18182
左活动导轨拼块
1
54
WJ-12351
直线导轨 EGH20CA(160)
2
55
WS1DZB-13343
传输杆 1
1
56
LS2DZB-18184
M5 塞打螺丝
4
57
WS1DZB-13309
调宽轴固定座
1
58
WJ-11117
M12 垫片
2
59
WS1DZB-13349
调节板
1
60
WS1DZB-13310
滑块垫板
1
61
WJ-12351
直线导轨(滑块)EGH20CA
2
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 99 -

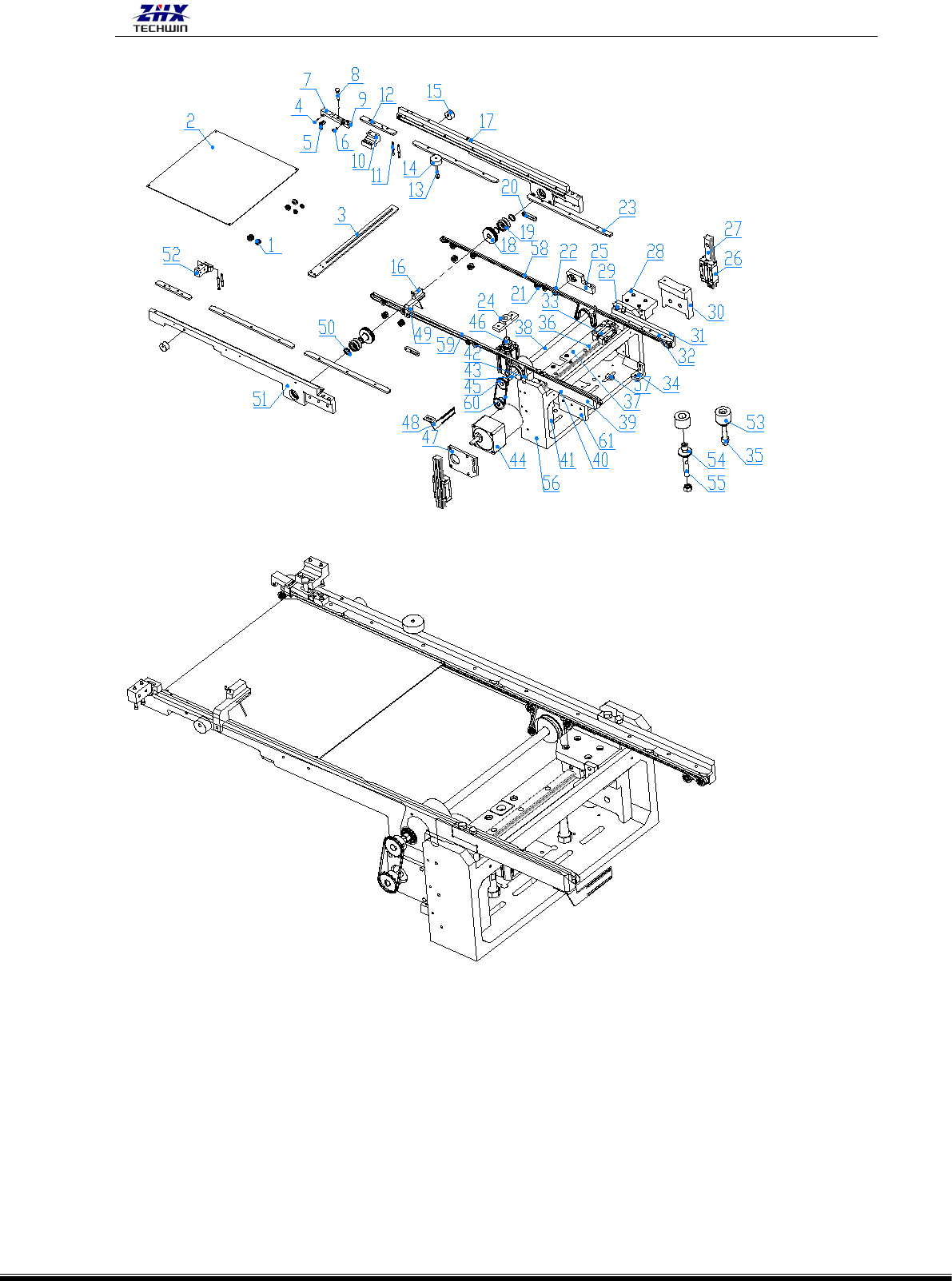

右接驳分解示意图
