ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 16 -
（1）机器参数设置
1. 轴设置
2.
输入电平设置
本控制软件低电触发

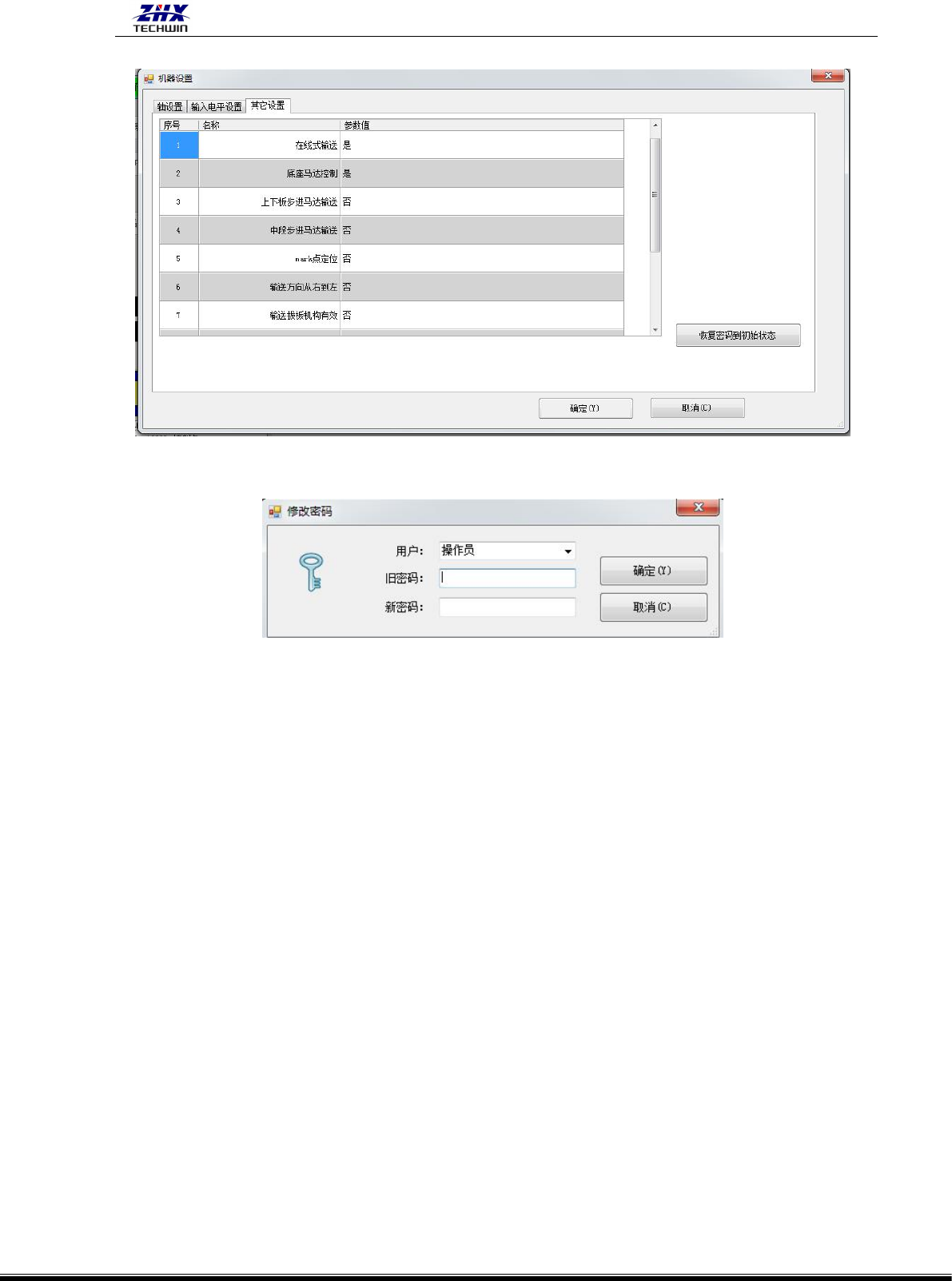

3. 其他设置
根据所需要的参数进行调整，点击参数值一栏，可以进行是/否的选择，点击完成后，再
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 17 -
点击确定键进行保存，不准备保存的点击取消。
（2）密码设置
为了防止机器电脑操作界面上一些功能被随意启用一些数据被随意修改，因此对它们设置
了操作密码.如设备参数,元件参数和编辑功能.
具体使用如下:
a、创建密码
打开机器操作系统 → 设置 → 修改密码（初始密码空）→ 修改密码步骤 1 →输入新密码
请按“确定”→ 修改密码步骤 2 → 输入确认的新密码请按“确定”。
b、设置密码后，进入设备参数、元件参数和编辑功能时需要输入密码。
c、取消密码
打开机器操作系统 →设置 → 修改密码 → 输入已设定的密码 → 修改密码步骤 1
→ 输入新密码（密码可为空）请按“确定”
修改步骤 2 → 输入要消除密码（密码可为空）请按“确定”。
d、取消密码后，进入设备参数、元件参数和编辑功能时，就不需要输入密码
（3）IO 诊断
诊断是对输入、输出信号当前状态和伺服系统运动状态的诊断。
单步+诊断=通用输入信号、通用输出信号、专用输入信号、站位驱动、伺服系统、转台等。

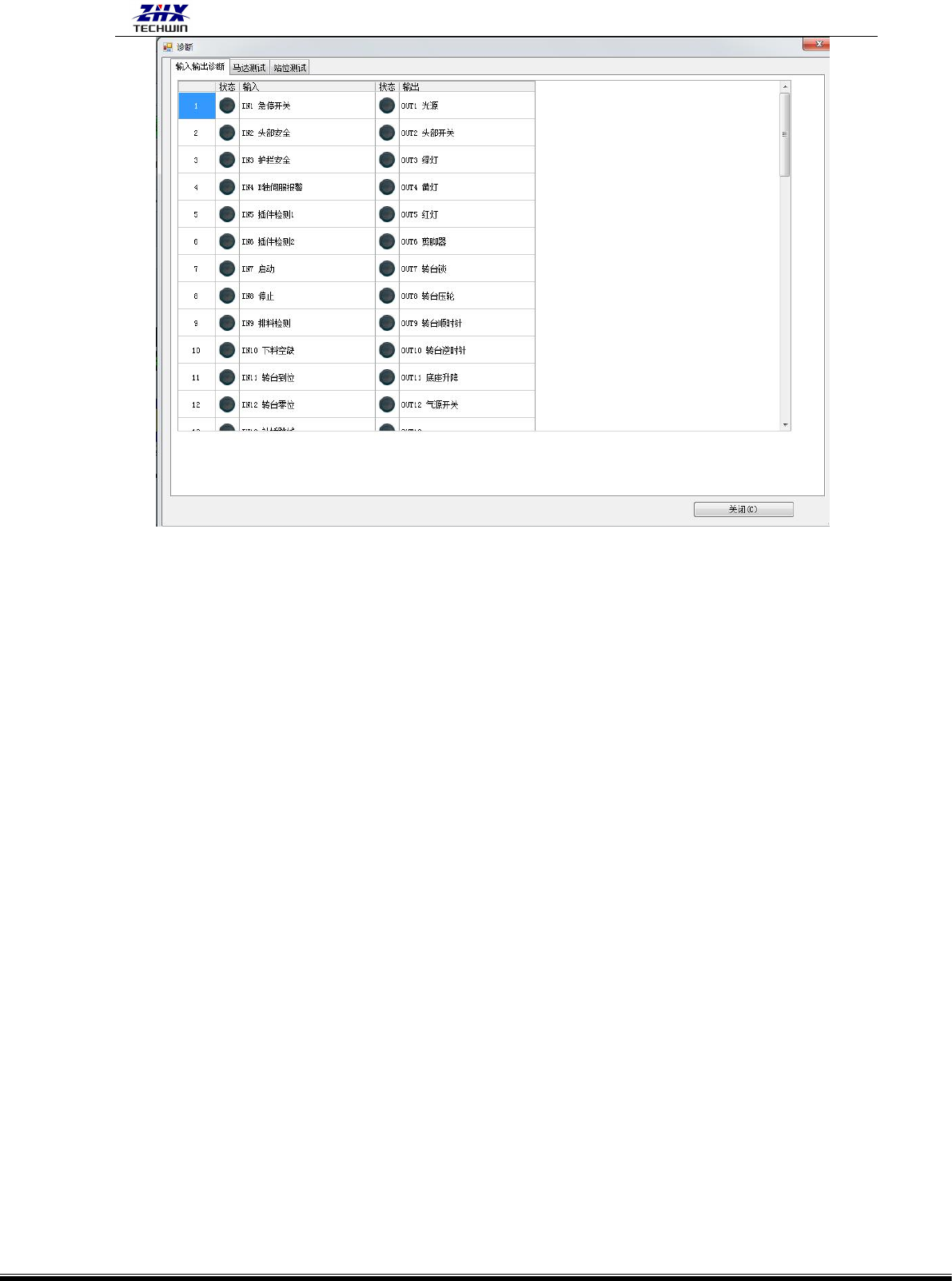

1. 输入输出诊断
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 18 -
(A) 通用输入信号。为各路光电、磁感应、安全开关等输入通道的当前信号状态的显示（由
机器输入到电脑）。下述状态是机器处于待机时的状态，工作时会有“红灯”和“绿灯”
之变化。“红灯”、“绿灯”分别是高电平和低电平对应的颜色。本控制软件对低电平有
效。
急停开关 : 当按下外壳上的急停开关时，状态由高变为低，反之，亦然。
头部安全 : 为防止 H 轴下降在不安全位置而设置的光电开关检测信号。
护栏安全 1: 机器的活动门上设置的安全保护开关。当打开门时，如果不手动转换安全开关，就
输出低电平，工作中的机器停止运行。选备
底座下: 整个剪脚部分的底座气缸上下感应。
头部开关: 是 H 轴伺服器的使能控制开关信号。
插件检测 1/插件检测 2: 检测元件的两只引脚的插入状况。L、R 分别是左右剪脚器上的信号。
在插件时，如果元件没被准确的插入到孔内或者是剪脚器没接触到元件的引脚，机器
就会停止或发出警报提示。正常状态为高，否则为低。该信号取自剪脚器，其原理就
是正常时剪脚器、大地间形成回路。
启动: 当按下外壳上的 启动 开关时，状态由高变为低，反之，亦然。
停止: 当按下外壳上的停止开关时，状态由高变为低，反之，亦然。
排料检测: 感应后链条上的元件引脚的光纤感应。
护栏安全 2: 机器的活动门上设置的安全保护开关。当打开门时，如果不手动转换安全开关，就
输出低电平，工作中的机器停止运行。选备
转台到位: 转台上的“到位”磁铁接近转台检测板的“到位”磁敏元件时，转台检测板输出的信
号。决定转台是停止还是继续旋转。
转台零位: 转台上的“零位”磁铁接近转台检测板的“零位”磁敏元件时，转台检测板输出的信
号。决定转台是否回到零位。
补插跳线: 当按下外壳上的 补料 开关时，状态由高变为低，反之，亦然。
