ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 93 -
工作台清单
序号
零件编号
零件名称
用量
备注
1
LWGY-00035H
工作台
1
2
LWGY-00037H
转台气缸安装铝条
1
3
WS1D-03002H
工作台右边铝条
1
4
WS1D-03003H
工作台左边铝条
1
5
LWGY-00064
转台四角位轴承座
4
6
WJ-12108
轴承
4
7
LWGY-00074
赛钢套
4
8
LWGY-00065
转台旋转轨道轴承
4
9
WJ-12109
轴承
4
10
LWGY-00043
转台锁定主块
1
11
LWGY-00044
RH 转台锁定止动
1
12
LWGY-00045
LH 转台锁定止块
1
13
LWGY-00046
转台锁定止动挡块
2
14
LWGY-00047
转台止动块用 PIN
2
15
LWGY-00048
PIN
2
16
LWGY-00042
转台锁定顶杆
1
17
LWGY-00049
锁定弹性栓盖
1
18
LWGY-00050
锁定气缸连接头
2
19
LWGY-00051
连接锁定汽缸用
2
20
LWGY-00085
转台锁定弹簧
2
21
WJ-11209
螺母 M4
2
22
WJ-00110
转台锁定中间弹簧
1
23
LWGY-00109
转台锁止动弹簧
2
24
LWGY-00057
转台锁定气缸座
2
25
LWGY-00054
转台驱动轮架滑盒
1
26
LWGY-00055
转台驱动轮架滑盒
1
27
LWGY-00053
转台驱动轮插座
1
28
LWGY-00058
D6.35 抱箍
1
29
WJ-12110
片状轴承
1
30
LWGY-00052
转台驱动轮轴
1
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 94 -
31
LWGY-00063
驱动同步轮优力胶
1
32
LWGY-00067
转台驱动同步轮
1
33
WJ-12111
轴承
2
34
LWGY-00066
转台马达同步轮
1
35
LWGY-00056
转台马达座
1
36
DZ-03001
转台马达
1
37
LWGY-00036H
工作台后边铝条
1
38
LWGY-00039
Y 防撞胶固定块
1
39
LWGY-00069
Y 轴防撞胶
1
40
LWGY-00070
Y 轴防撞胶 2
1
41
LWGY-00031
Y 限位开关片
1
42
LWGY-00061
转台定位感应板座
1
43
80403-00
转台感应板
1
44
LWGY-00038H
Y 轴丝杆螺母固定
1
45
LWGY-00032
Y 轴零位片
1
46
WJ-12105
轴承
2
47
QD-10204
气缸
1
48
QD-10203
气缸
2
49
LWGY-00120
胶套
4
50
WJ-12217
同步带
1
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 95 -
1
2
3
5
15
6
13
14
10
4
9
8
11
7
12

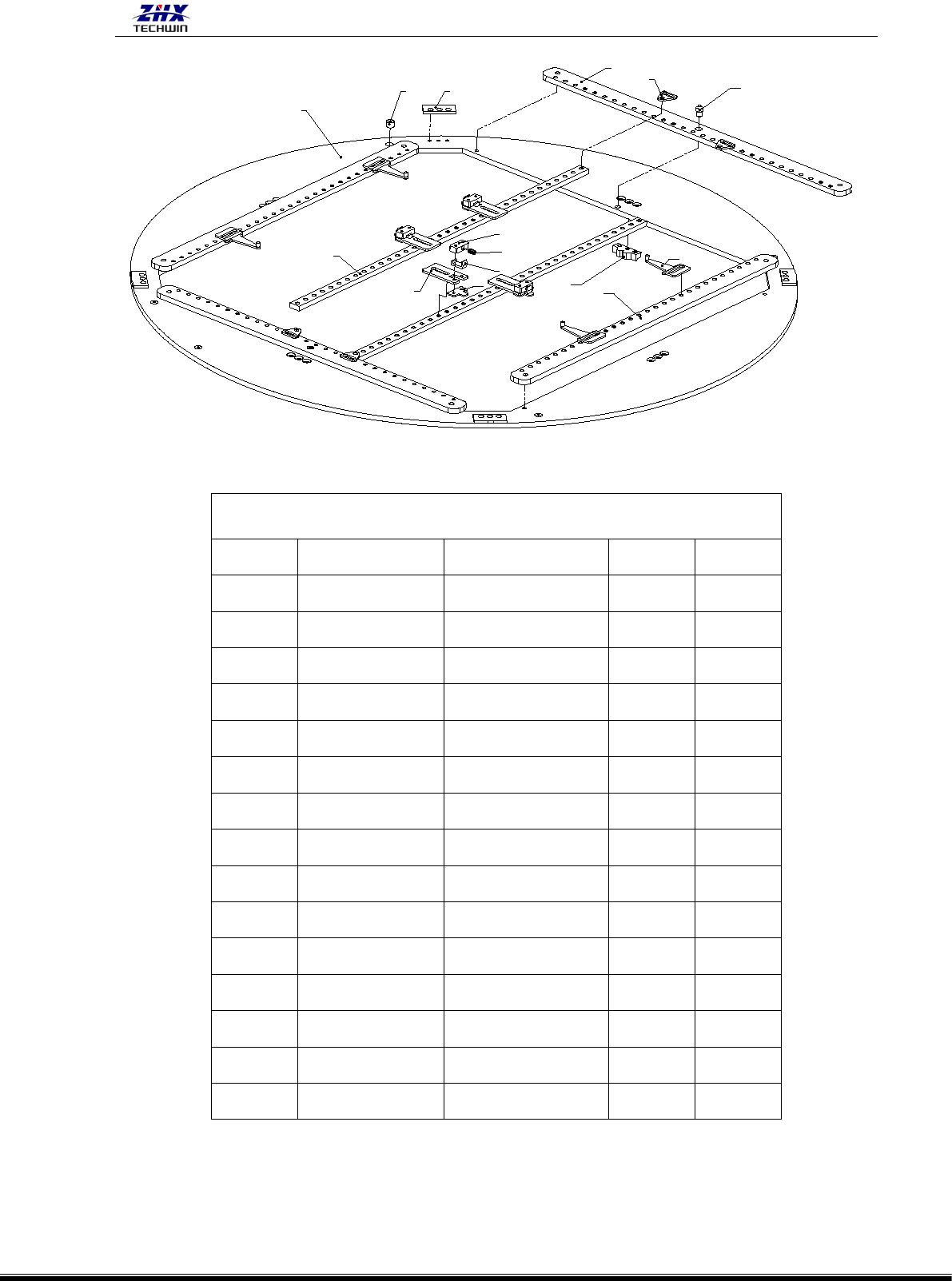

圆转盘清单
序号
零件编号
零件名称
数量
备注
1
LWGY-00060
转台四角定位片
4
2
LWGY-00040
圆转盘
1
3
LWGY-00041
磁铁套
5
4
LWGY-00077
横条
2
5
LWGY-00086
不锈钢连接块
4
6
LWGY-00073
转台夹具分体 2
2
7
LWGY-00078
马仔分体 1
4
8
LWGY-00079
马仔分体 2
4
9
LWGY-00080
马仔分体 3
4
10
LWGY-00081
马仔分体 4
4
11
LWGY-00084
马仔弹簧
4
12
LWGY-00059
转台锁定爪
4
13
LWGY-00072
转台夹具分体 1
2
14
LWGY-00068
不锈钢长马仔
4
15
LWGY-00062
转台夹具定位 PIN
2
