ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 7 -

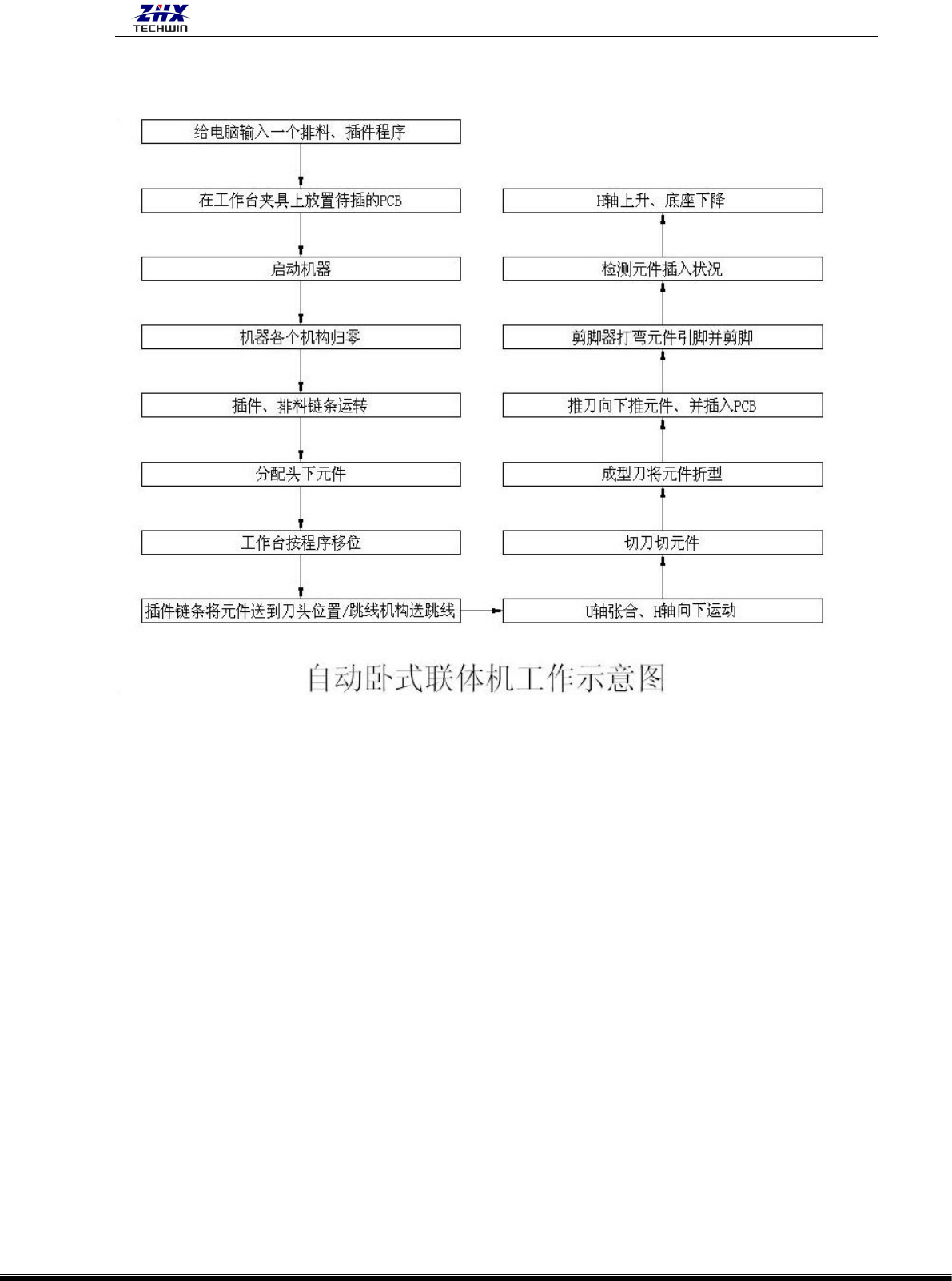

三、机器机构动作示意图
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 8 -
第二章 安 装
一、随机工具
1）工具箱一个；
2）公、英制六角匙扳手各一套；
3）开口扳手一套（5.5-7 8-10 12-14 17-19 ）、活动扳手一把；
4）大小十字和一字螺丝刀各一套；
5）T 型六角匙扳手一套（M3、M4、M5、M6）尖嘴钳、活动扳手各一把等。
二、由“零”到“整”的安装
为了包装、运输方便，机器的部分部件被拆散，要化“零”为“整”。
1）外壳上的机器的警示灯被拆卸。安装时先把电线穿过警示灯的安装螺孔，接着将灯的
金属管旋入安装螺孔并锁紧螺母，最后，将电线按编号一一对接。
2）调整机器的水平。
设备移动到目的地后，要对机器调整水平。机器的水平调整合理，可以减少机器振动，
令设备运行更顺畅，噪音更小，寿命更长。对机器调整水平也就是调整机器的四个地脚上
的活动平台的伸出量。
调整机器水平的步骤如下：
（
1
） 将水平尺放置于机器的工作台上。
（
2
） 先调整机器的左右水平：因机器的重心在后方，因此调整机器后方的两只地脚。
（
3
） 接着调整机器前后水平：只需调前方的一只地脚即可，因为三点决定一面。
（4） 将剩下悬空的地脚旋下并稍微多拧一下，将 4 个地脚的固定螺母锁紧。
注意：三个地脚下地来调整水平会快捷、有效。
三、接入电源、气源
请注意：接入电源前请确认机器上的总电源和总气源的开关处在断开状态。
1） 在主机的左后侧的电源端子上接入 220 伏交流电源，采用 3（L+N+E）*2.5 平方毫米
的国标电线。接地线系统必须规范。
2） 在主机的右前侧的气控组合的输入端接入 12*8.5 的气管，引入气源。
注意：在给机器供气前必须将引入气源的气管内的杂质排除干净。
ZHX-A30C&D-AS(IN) 自动卧式联体插件机操作说明书
深圳市中禾旭精密机械有限公司 http:// www.zkdip.com
- 9 -
第三章 操作
一、操作前的安全检查
请必须注意:在机器为新安装或长期闲置状态时，给机器通电和通气以及操作前，一定要
认真做好下列安全检查：
1、 检查电源供给是否为指定的额定电压。
2、 检查主要电源是否接到机器上，保险是否完好，分支断路器是否合上。
3、 设备是否规范的接地。
4、 确定无无关的物件留在电控箱内和机器的可动部位上。
5、 传送带、同步带是否在运输中脱落。
6、 检查丝杆、滑轨、插件轴等重负荷、高速运转的机构是否连接良好。
7、 用手推拉 X、Y、H、U、W、J、F 机构，看是否活动顺畅。
8、 检查极限检测和限位机构是否脱位。
9、 检查应急开关是否压下，检查总气源、电源开关是否处于 OFF 状态。
10、 检查电脑、电控箱的各接线插头和气管是否插接良好。
11
、
检查 UPS 是否储存有足够电能，否则要先为其充上至少四个小时的电。
二、 操作界面说明，分以下四个区
