1.2 Structure of Neoden K1830 Figure 2 -Ports and Ap pearan ce （ 3 ） （ 9 ） （ 1 ） （ 2 ） （ 4 ） （ 5 ） （ 6 ） （ 7 ） （ 10 ） （ 11 ） （ 12 ） （ 1 ） W arning Light （ Triple Color ） （ 2 ） Safety cover （ 3 ） Front Feeder Slots 1-33 （…
1. Equipment installation and precautions
1.1Machine Dimension

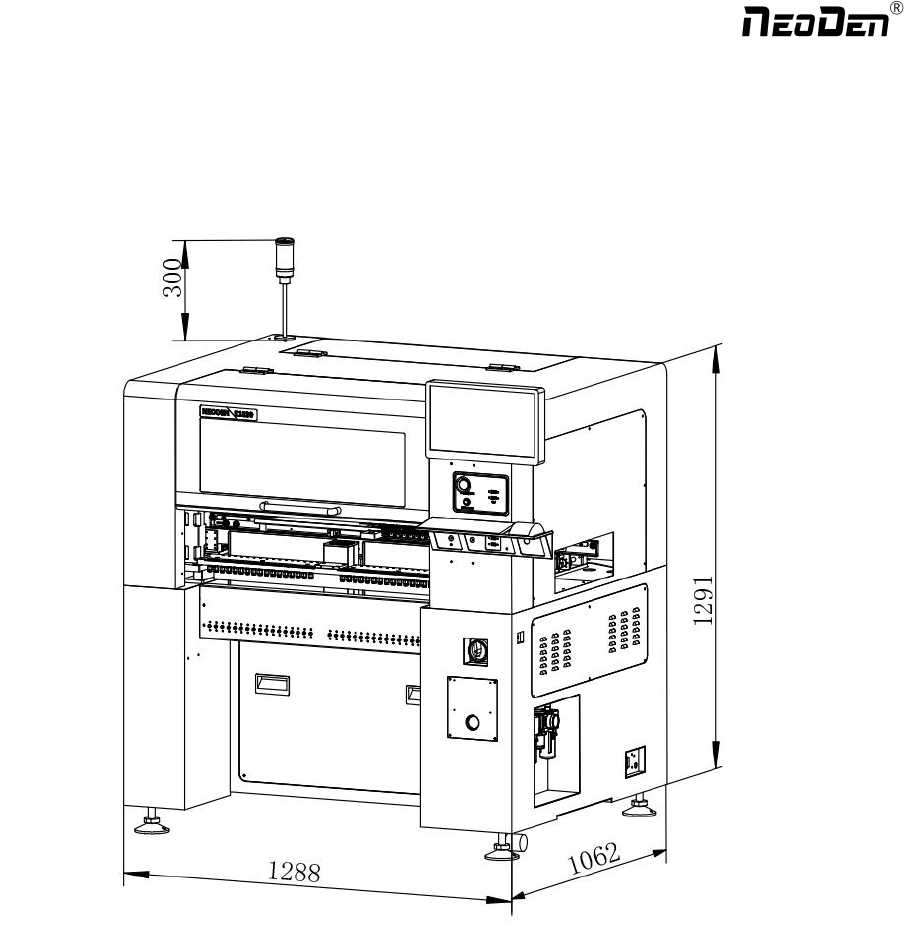

Figure 1- Machine dimension
4
Zhejiang NeoDen Technology Co.,Ltd.
1.2 Structure of Neoden K1830
Figure 2-Ports and Appearance
（3）
（9）
（1）
（2）
（4）
（5）
（6）
（7）
（10）
（11）
（12）
（1）Warning Light（Triple Color）
（2）Safety cover
（3）Front Feeder Slots 1-33（Reference value）
（4）Electric Feeder Port
（5）12 inch high-definition display
（6）Emergency Button
（8）
（7）USB port
（8）Pause button
（9）Mouse keyboard bracket
（10）Power Switch
（11）Air source input
（12）Heavy load pedestal
5
Zhejiang NeoDen Technology Co.,Ltd.
1.3Working Area Structure

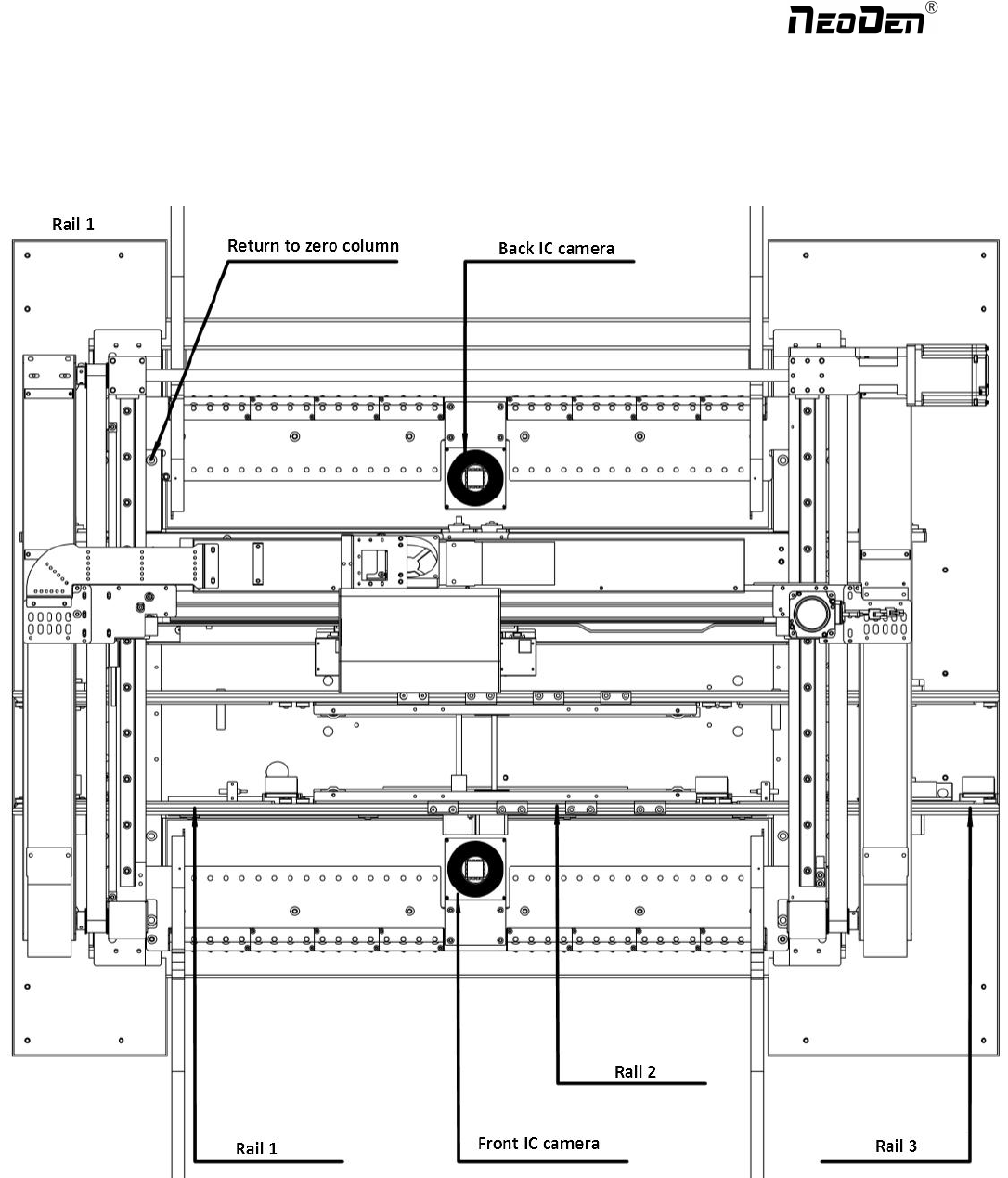

Figure 3- Top view of main mounting area
6
Zhejiang NeoDen Technology Co.,Ltd.
