NPM-W 2 EJM7DC-MB-02O-0 0 第 1 阶层 第 2 阶层 第 3 阶层 第 4 阶层 2-2-2 -13 工程师模式 5 各部位 名称 菜单构成 7 调整 机器菜单 多功能识别照相机 显示多功能识别照相机的状态和各种 信息。 确认所有的识别处理动作。 显示贴装头照相机的状态和各种信息 。 显示 LED 照明的状态和各种信息。 显示贴装头照相机的截图状态和各种 信息。 贴装头照相机 设定和 LNB 的通信。 设定系统…
NPM-W2 EJM7DC-MB-02O-00
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-12
输入的地址以BIT(比特)单位显示。
输出的地址以BIT(比特)单位显示。
全体
进行全轴的原点复位。
确认控制机器全轴的现在位置和状态。
更换吸嘴。
贴装头
通过贴装头动作确认设备是否正常。
确认真空泵的状态，使各泵单独动作。
调整
机器菜单
传送带
任意调整传送带宽度。
进行基板传送动作。
切换调整轨道。
(只显示双轨)
确认温调单元(温度)和电控调节器
(压力)
点胶头
(点胶头)
修改局部高度测量动作下的测量坐标，
并确认基板状态。
局部高度
NPM-W2 EJM7DC-MB-02O-00
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-13
工程师模式 5
各部位
名称
菜单构成 7
调整
机器菜单
多功能识别照相机
显示多功能识别照相机的状态和各种信息。
确认所有的识别处理动作。
显示贴装头照相机的状态和各种信息。
显示LED照明的状态和各种信息。
显示贴装头照相机的截图状态和各种
信息。
贴装头照相机
设定和LNB的通信。
设定系统动作的全体条件。
设定指示灯和警报。
设定生产时和停止时的指示灯和警报。
设定监视器。
操作篇
2-2-2
全体
设定
确认托盘单元的动作。
托盘
料架
确认设置在设备上的料架动作。
显示设置在设备上的料架信息。
NPM-W2 EJM7DC-MB-02O-00

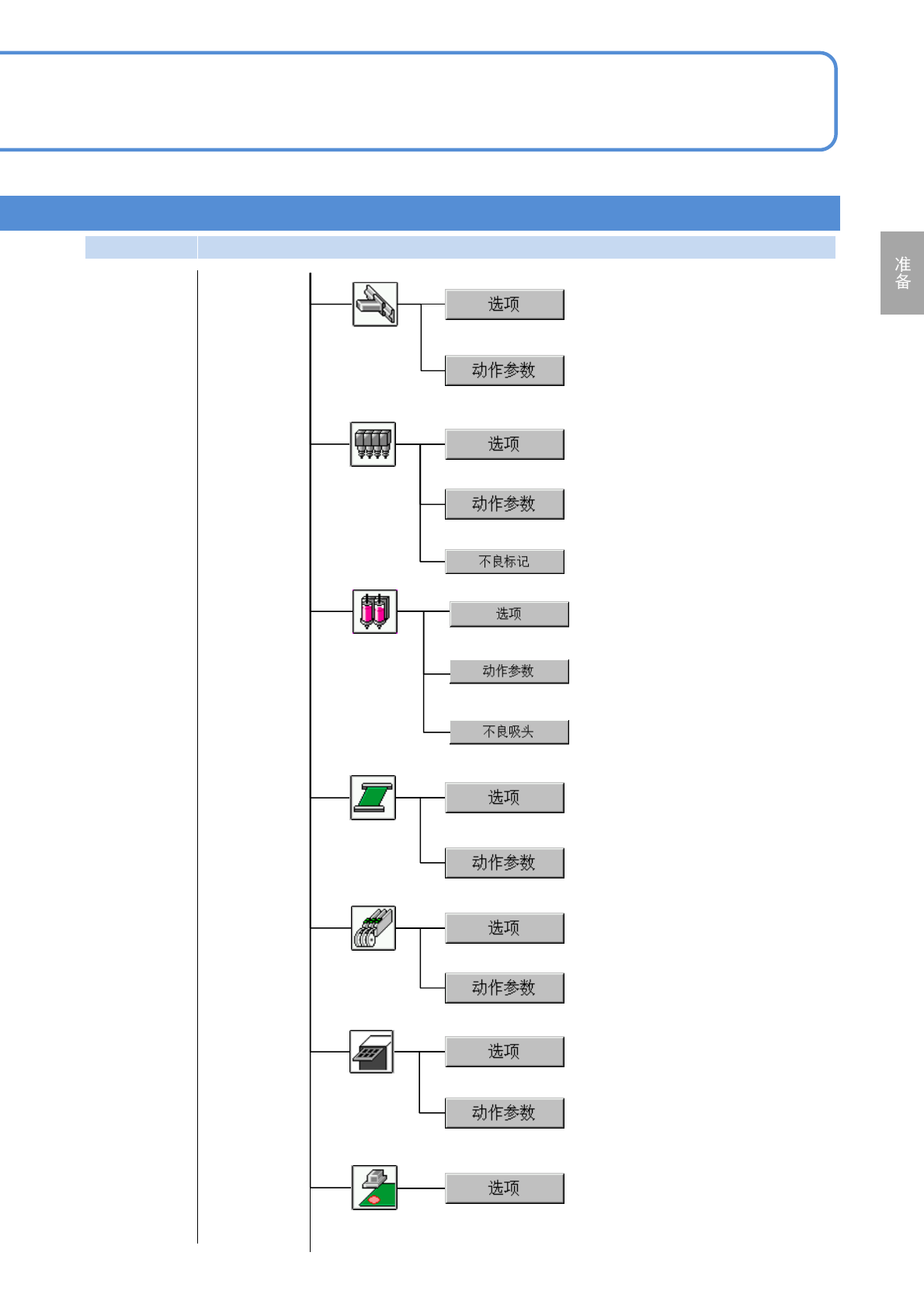

第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-14
设定选项功能。
设定贴装头上下动作的参数。
进行不良贴装头的状况确认和设定。
设定传送带的选项功能。
设定参数。
设定选项功能。
设定参数。
设定选项功能。
设定参数。
设定XY单元的不良轴和经时变化补正。
贴装头
传送带
供料器
XY单元
托盘
点胶嘴
(点胶头)
设定贴装头上下动作的参数。
设定选项功能。
确认不良点胶头的状况和设定。
设定选项功能。
设定参数。
贴装头照相机
