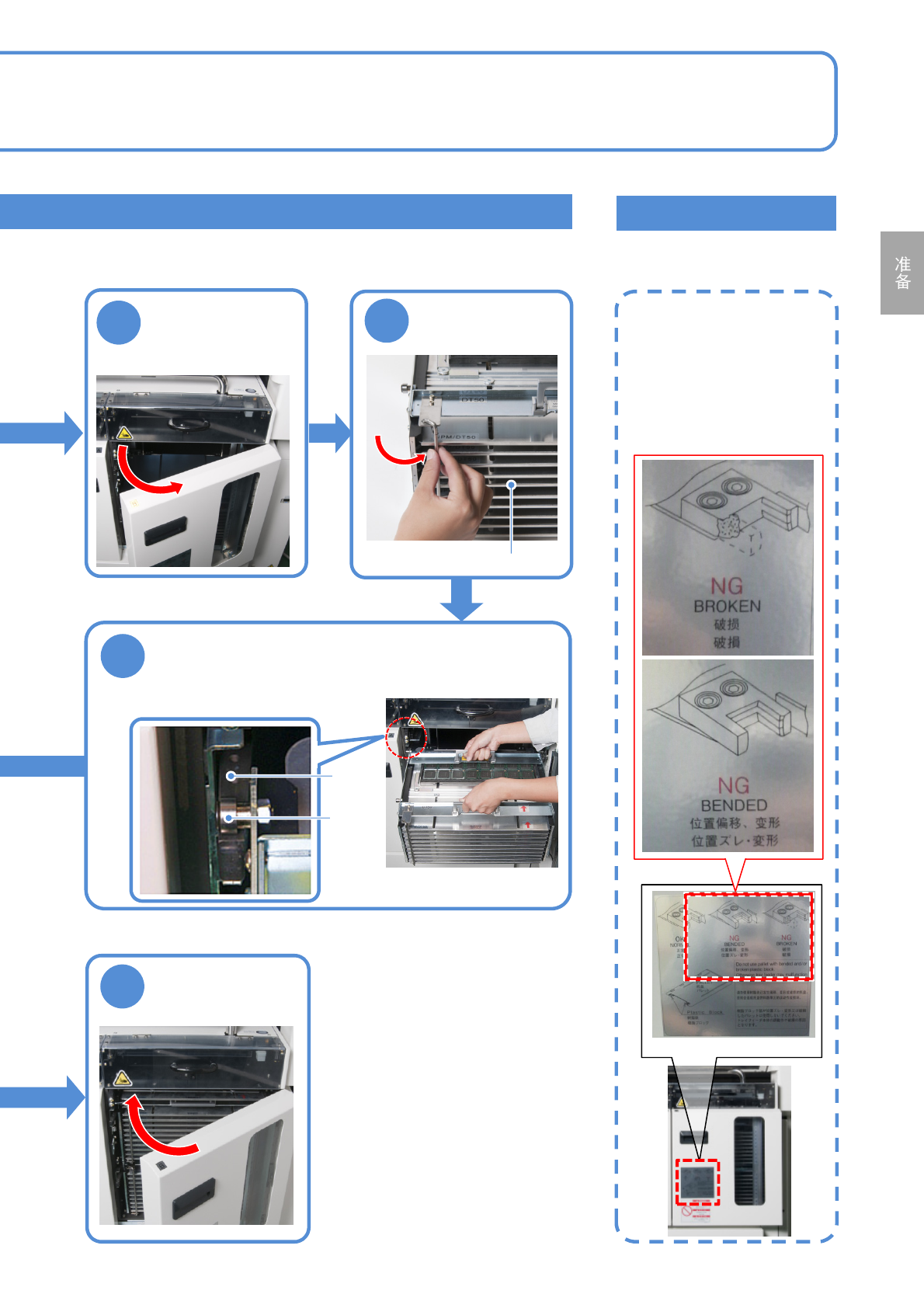

NPM-W 2 EJM7DC-MB-02O-0 0 离线 准备 托盘供料器的准备 2 在托盘供料器设置托盘箱 2-4-2 -3 操作篇 2-4-2 6 推入托盘箱 一直推到碰到挡块的位置。 5 把托盘箱的手柄 往外拉 手柄 7 确认托盘箱是否被 固定 1 ENABLING 托盘供料器种类 托盘箱可装载的托盘板 数量 单式托盘 2 个最多可载 20 枚 双式托盘 4 个最多可载 40 枚
NPM-W2 EJM7DC-MB-02O-00
在托盘箱设置托盘板
2
6
5
3
4
对托盘板解锁
插入托盘板
上锁
●门被锁住时。
(→P.2-4-3)
托盘箱门
托盘板
●注意方向。
2-4-2-2
1
ENABLING
7
ENABLING
(更新安装状态)
NPM-W2 EJM7DC-MB-02O-00
离线
准备
托盘供料器的准备 2
在托盘供料器设置托盘箱
2-4-2-3
操作篇
2-4-2
6
推入托盘箱
一直推到碰到挡块的位置。
5
把托盘箱的手柄
往外拉
手柄
7
确认托盘箱是否被
固定
1
ENABLING
托盘供料器种类 托盘箱可装载的托盘板数量
单式托盘 2个最多可载20枚
双式托盘 4个最多可载40枚
NPM-W2 EJM7DC-MB-02O-00
2-4-2-4
●请勿使用树脂块有位置偏
移、变形或者破损的托盘
板。
会导致托盘供料器主体的
误操作、破损。
确认事项
警告标牌
8
3
锁住托盘箱
托盘箱
2
轨道
4
把托盘箱的滚轮装到托
盘供料器的轨道上
辊子
