NPM-W2 EJM7DC-MB-09O-00
9-1-9-2
1.对支撑销(自动更换用)请勿施加落下等强烈压力。可能会变形。另外，请勿使用发生变形的支撑销(自动
更换用)。
2.支撑销(自动更换用)使用磁铁。
可能对贴装的电子元件(电感等)有影响，请确认电子元件的规格和以下条件的磁通量密度，小心使用。
符号
部位
磁通量密度
A
基板上面
1.5 mT(15 G)
B
基板下 28 mm
6 mT(60 G)
C
支撑销(自动更换用)周围的支撑块上面
50 mT(500 G)
D
支撑销(自动更换用)下面和支撑块上面之间
500 mT(5000 G)
●磁通量密度(参考值)
设置状态
28 mm
基板
A
B
D
C
基板支撑块
(自动更换用)
符号
部位
磁通量密度
E
支撑销(自动更换用)下面
320 mT(3200 G)
单品状态
E
有关使用方面的注意点
NPM-W2 EJM7DC-MB-09O-00
规格
9-1-9-3
支撑销的自动更换 2
支撑销(自动更换用)和元件之间需要保持下述尺寸以上的距离。(单位：mm)
基板
支撑销(自动更换用)
φ15
28
φ8(基板必须没有缝隙)
可能有元件的区域
6
操作篇
9-1-9
■单轨传送带 (单位：mm)
基板流向
基板外形
不可配置支撑销的
范围
可配置范围
基准
支撑销(自动更换用)的配置位置条件
支撑销(自动更换用)的配置范围
●请避开基板缝隙后配置支撑销。
超过14.5
超过32.5
不足735.5
不足414.5
不足264
不足335.5
不足286
超过32.5
NPM-W2 EJM7DC-MB-09O-00
9-1-9-4
①双轨模式

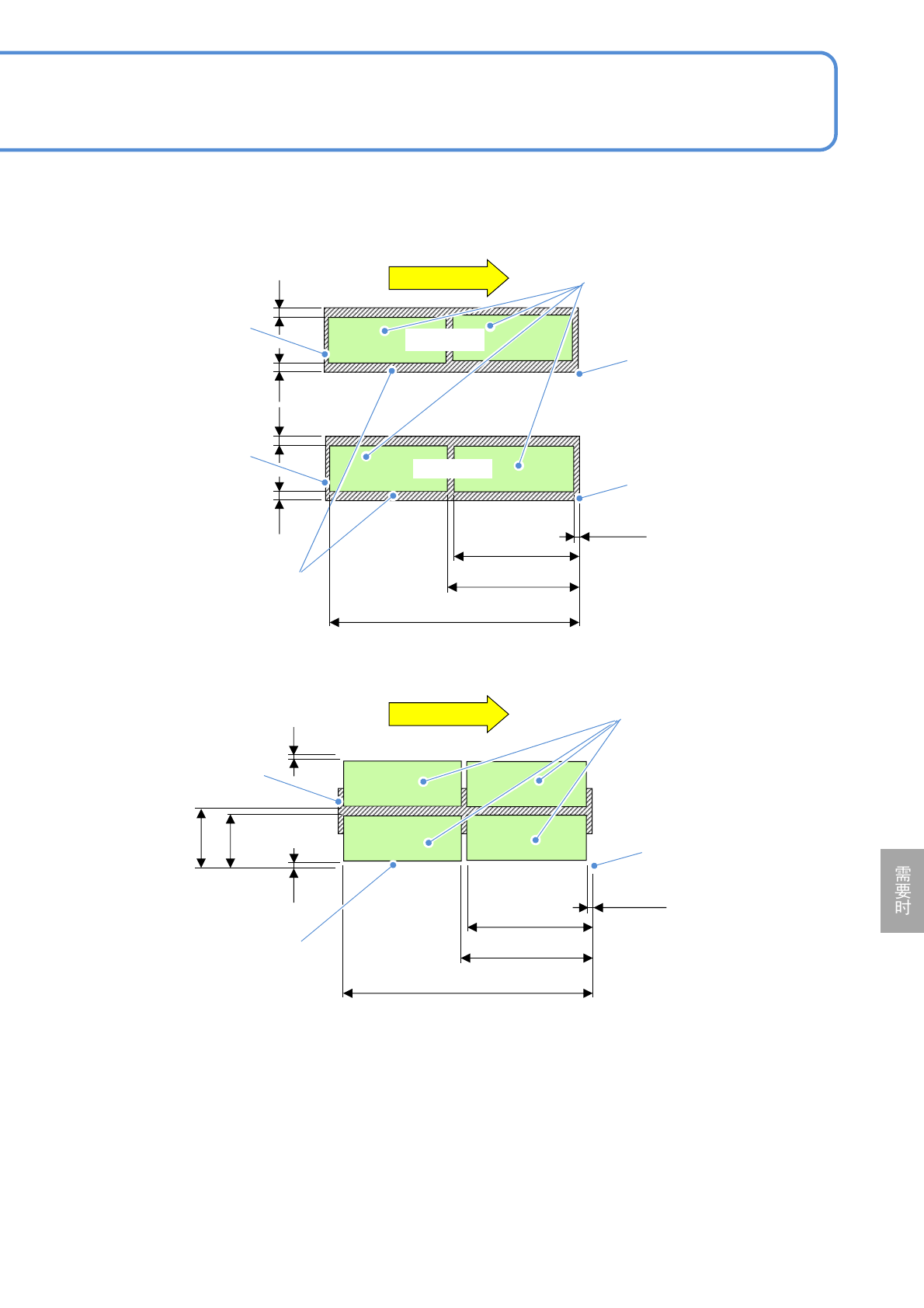

■双轨传送带 (单位：mm)
轨道2
②单轨模式
基板外形
基板外形
基板流向
基准
基准
不可配置支撑销的范围
可配置范围
超过21
超过21
超过21
超过6
不足344
不足744
不足406
超过21
轨道1
超过6
不足344
不足744
不足406
超过21
超过21
不足248.5
不足
268.5
基板流向
可配置范围
基准
不可配置支撑销的范围
基板外形
●配置区域图表示从基板右侧前方基准起的、可配置到销中心的区域尺寸。
(左侧前方基准的、从基准起的尺寸与上图相同)
●可配置区域不包含图的外形线部分。
●单轨模式时，在前侧头上配置支撑销。
(只在后侧配置了安装头时，在后侧头上配置支撑销。)
●支撑销不可越过基板搬送轨，因此根据基板尺寸与使用数量的不同，可设置到支撑块(主位置)上的数
量也有所不同。
●上图所示基板搬送方向为左→右。搬送方向为右→左时，记载尺寸为左右对称。
