NPM-W 2 EJM7DC-MB-05O-00 5-4-4 -3 A E B C G 计测数值 各不良项目的计测数值。 少锡率为 NG 时 ：面积率 [%] 渗锡率为 NG 时 ：面积率 [%] 桥接为 NG 时：桥接宽 度 [mm] 偏移量 X NG ：偏移 X [mm] 偏移量 Y NG ：偏移 Y [mm] 形状异常为 NG 时：异形率 [%] G D A D 不良项目 画面上显示出锡膏的不良项目名称。 B C E F F 阈值…
NPM-W2 EJM7DC-MB-05O-00
5-4-4-2
I
把显示的检查部位作为不良判定，在其位
置进行贴装。
K
显示NG的详细画面。
H
J
L
把显示的检查部位设定为过判定(良品判
定)。
把显示的检查部位设定为不良判定。
把未输入的所有的检查不良部位整体设定
为不良。
●检查结束为止无法使用此键。
NPM-W2 EJM7DC-MB-05O-00
5-4-4-3

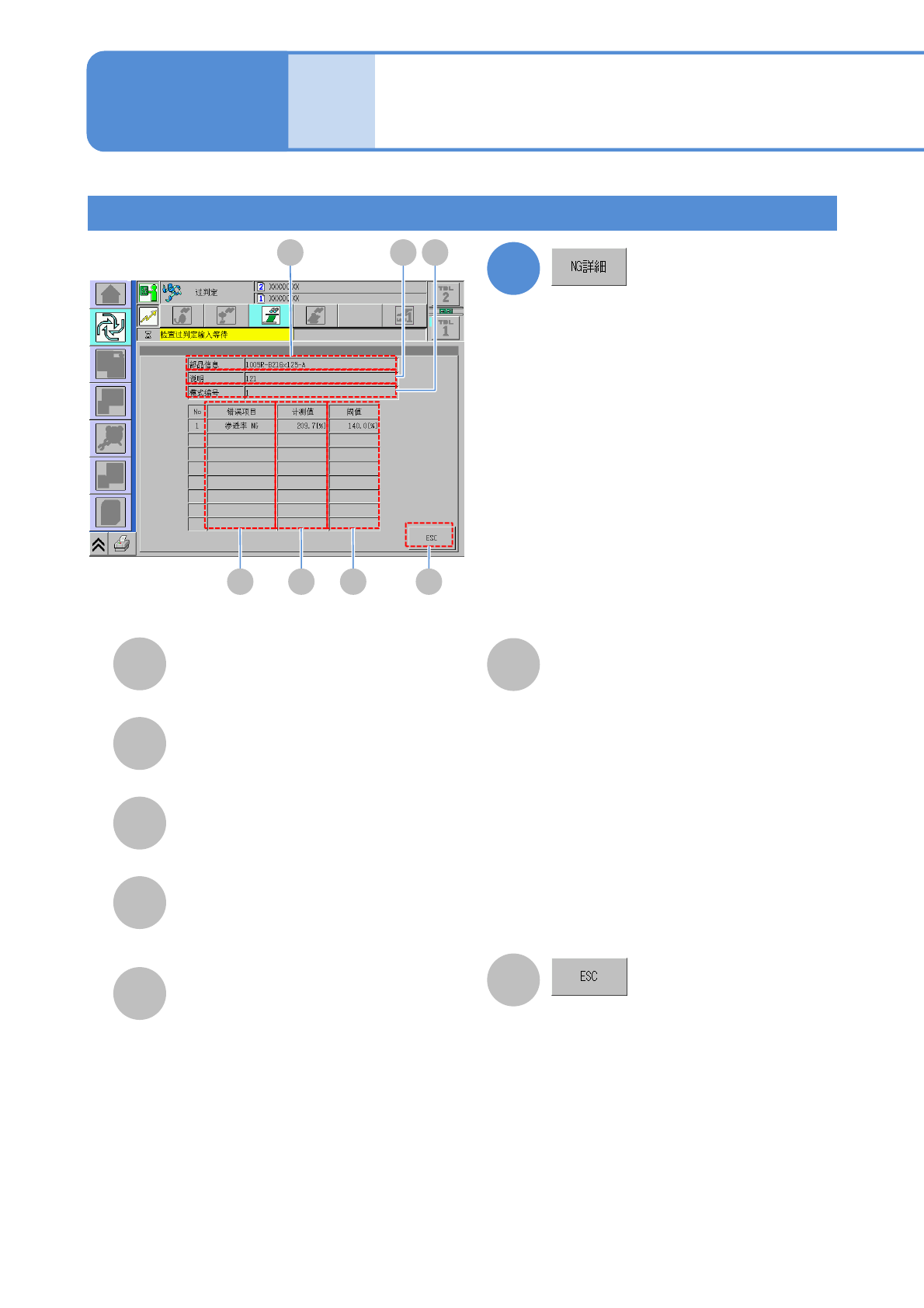

A
E
B
C
G
计测数值
各不良项目的计测数值。
少锡率为NG时：面积率 [%]
渗锡率为NG时：面积率[%]
桥接为NG时：桥接宽度 [mm]
偏移量X NG：偏移X [mm]
偏移量Y NG：偏移Y [mm]
形状异常为NG时：异形率[%]
GD
A
D
不良项目
画面上显示出锡膏的不良项目名称。
B C
E F
F
阈值
显示每个不良项目的阈值。
少锡率为NG时：
面积率 NG下限阈值[%]
渗锡率为NG时：
面积率 NG上限阈值[%]
桥接为NG时：
桥接宽度 NG上限阈值[mm]
偏移量X NG时：
偏移X NG上限阈值[mm] (±)
偏移量Y NG：
偏移YNG上限阈值[mm] (±)
形状异常为NG时：
异形率 NG上限阈值[%]
1
(显示NG的详细画面。)
说明
图案编号
元件信息
贴装元件的名称。
返回原来的画面。
生产
过判定输入画面 2
操作篇
5-4-4
整体判定设定贴装可否判定
NPM-W2 EJM7DC-MB-05O-00
5-4-4-4
1
1

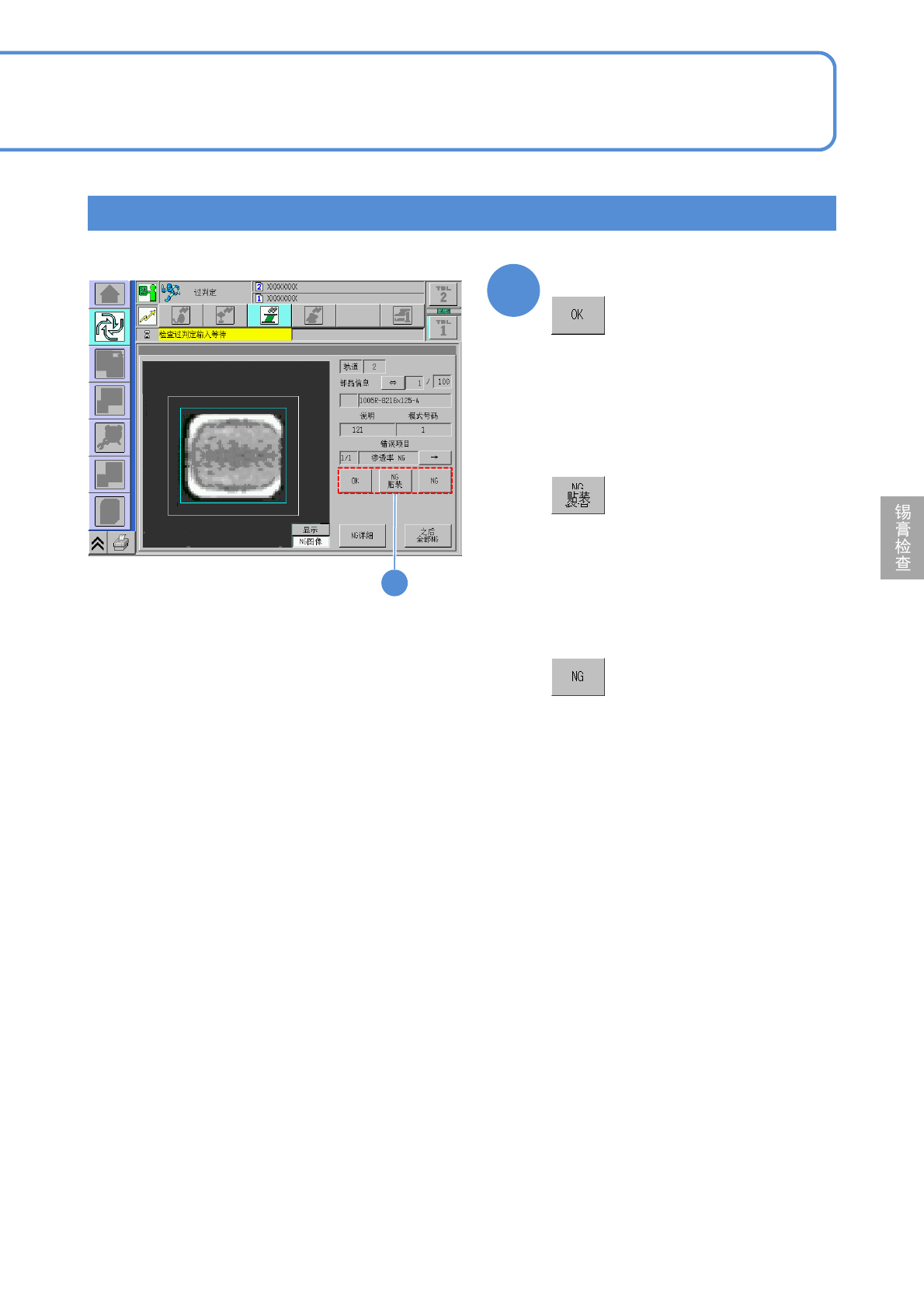

■过判定(良品判定)时
(设定为过判定，贴装元件)
●如有其他不良锡膏，继续显示。
■不良锡膏判定时
(设定为不良，不贴装元件)
●如有其他不良锡膏，继续显示。
■NG贴装时
(设定为不良，贴装元件)
●如有其他不良锡膏，继续显示。
设定整个锡膏的贴装可否判定
