NPM-W 2 EJM7DC-MB-04O-0 0 4-4-3 -10 1 ( 显示详细的检查内容 ) C D G H E 正反面颠倒检查所发生错误的个数。 异物检查所发生错误的个数。 异元件检查所发生错误的个数。 ( 现在未使用 ) F 极性检查所发生错误的个数。 I 其他的错误个数。 有无检查所发生错误的个数。 偏位检查所发生错误的个数。 返回原来的画面。 J A B 贴装头内的吸嘴位置。 异物 异元件 正反 有无 位置 极性 其他…

100%1 / 714
NPM-W2 EJM7DC-MB-04O-00
4-4-3-9
贴装头
在特定贴装头上集中发生不良等情况时，对判定为不良元件的贴装头进行确认，从而可以判定不良因素和采取
对策。
A
B
E
F
A
C
C
吸嘴编号
D E F
TBL(工作台)
检查结果为不良的元件数。
(错误数 / 检查数) × 100 (%)
B
吸嘴位置
D
错误数
错误率
检查数
贴装头内的吸嘴位置。
1
生产
检查监视器 5
操作篇
4-4-3
NPM-W2 EJM7DC-MB-04O-00

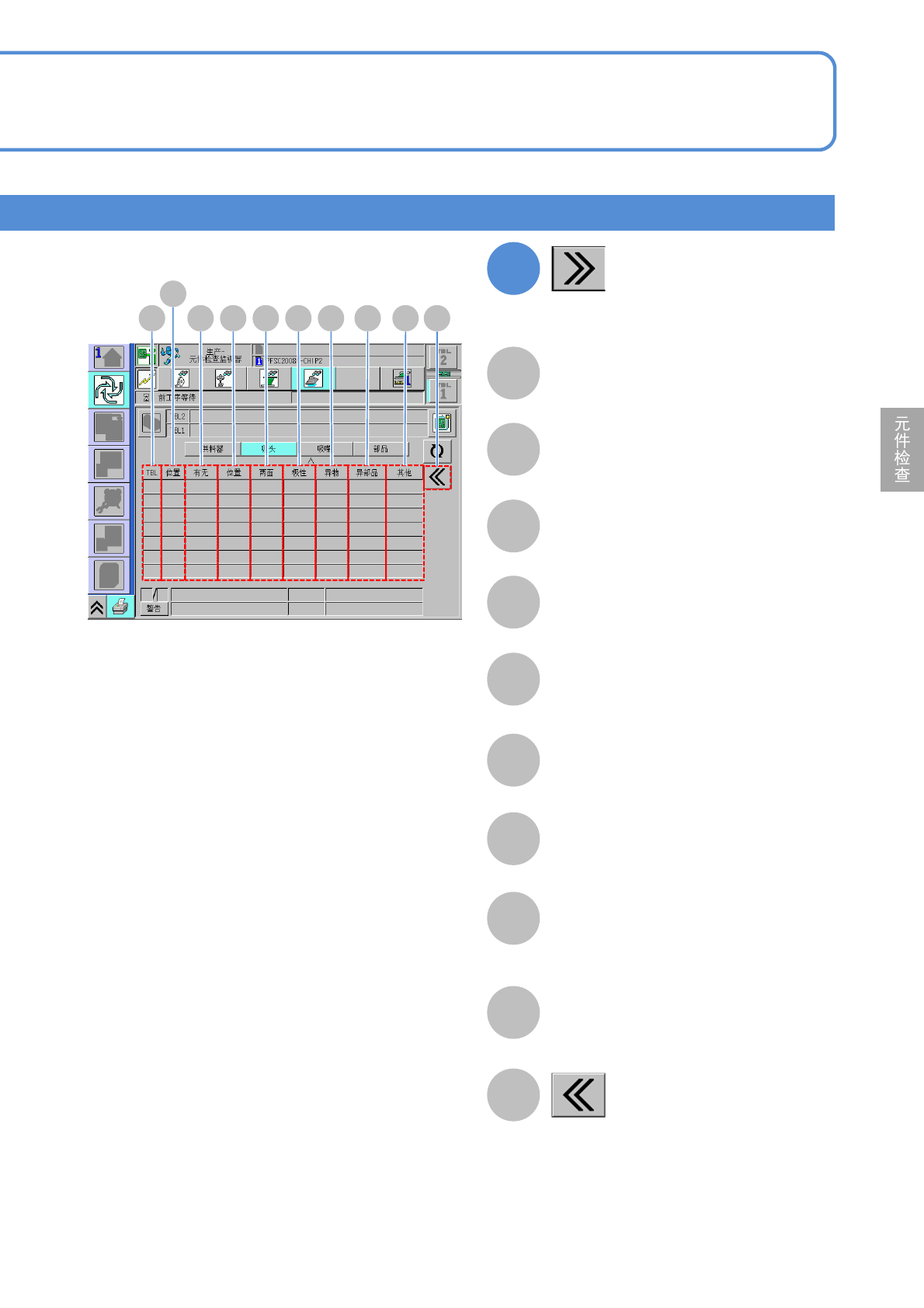

4-4-3-10
1
(显示详细的检查内容)
C
D
G
H
E
正反面颠倒检查所发生错误的个数。
异物检查所发生错误的个数。
异元件检查所发生错误的个数。
(现在未使用)
F
极性检查所发生错误的个数。
I
其他的错误个数。
有无检查所发生错误的个数。
偏位检查所发生错误的个数。
返回原来的画面。
J
A
B
贴装头内的吸嘴位置。
异物
异元件
正反
有无
位置
极性
其他
TBL(工作台)
位置
DC E F G H I J
B
A
NPM-W2 EJM7DC-MB-04O-00
A
TBL(工作台)
B
交换器位置
吸嘴交换器内的吸嘴位置。
在特定吸嘴上集中发生不良等情况时，对判定为不良元件的吸嘴进行确认，从而可以判定不良因素和采取对策。
A C
4-4-3-11
B D E F
E
错误数
F
错误率
D
检查数
检查结果为不良的元件数。
(错误数 / 检查数) × 100 (%)
C
吸嘴编号
1
生产
检查监视器 6
操作篇
4-4-3
吸嘴
