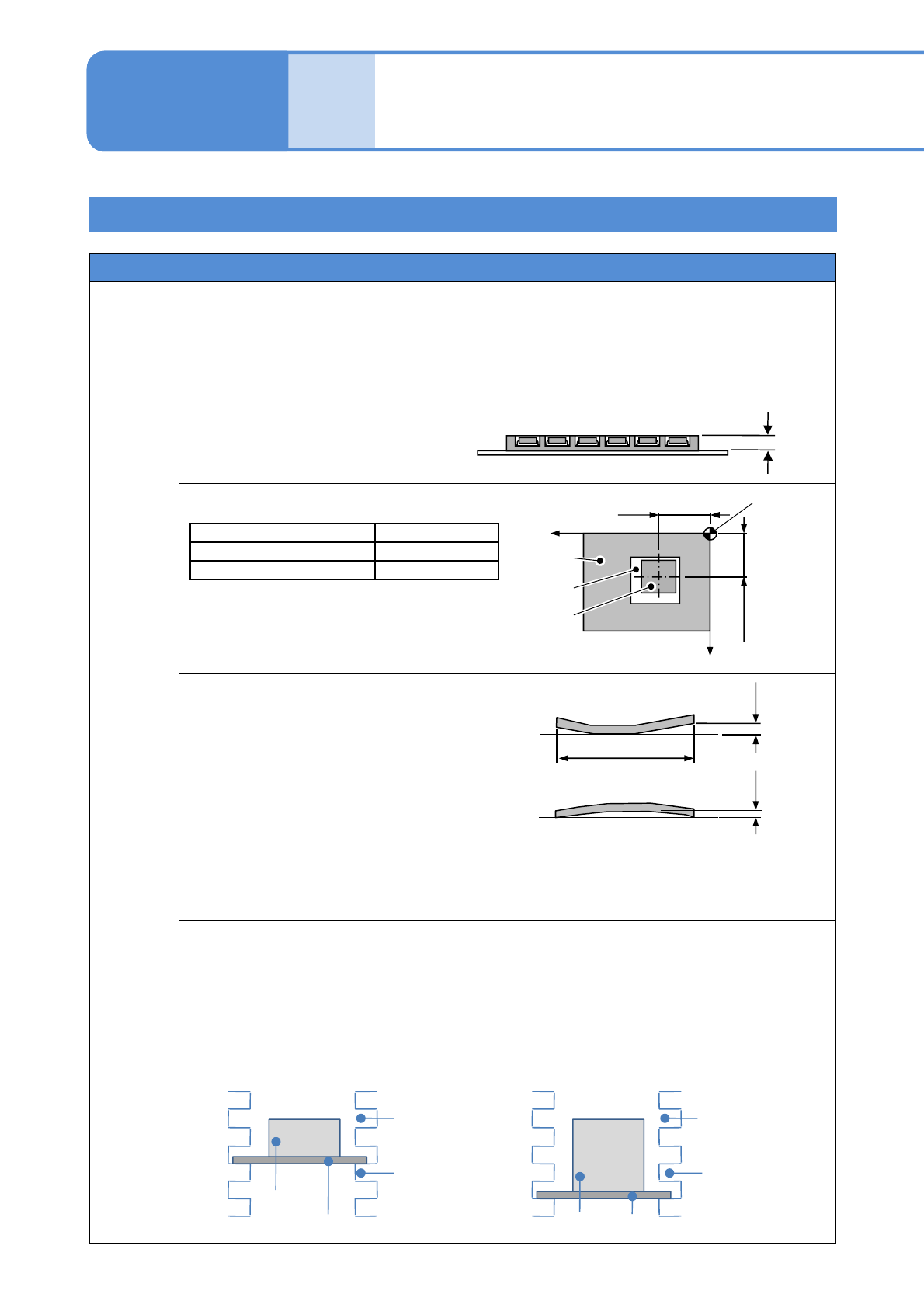

NPM-W2 EJM7DC-MB-09O-00
规格
对应基板规格 2

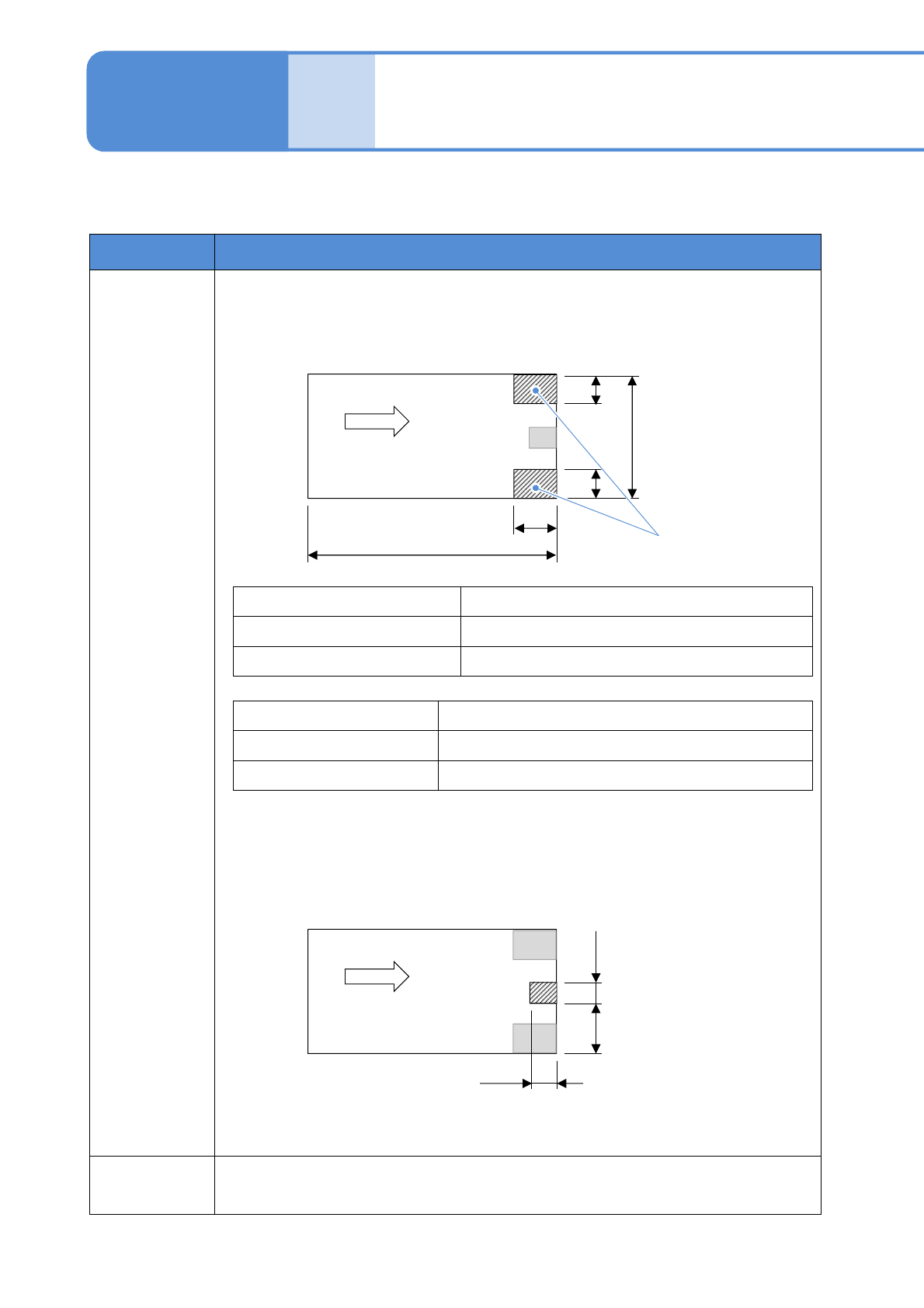

9-1-4-3
项目 共同点
基板缺口条件
基板缺口尺寸必须符合以下2个条件。
■条件A
基板缺口尺寸必须符合以下条件
■条件B
下图B部区域内不可有缺口(包括缝隙)。
基板边缘面的
元件超出尺寸
请另行联络。
L
L1
50 mm ≦ L ≦ 350 mm
L/4 未满
350 mm ＜≦ L ≦ 750 mm
L/4 或者100 mm 中较小的一个
W
W1
50 mm ≦ L ≦ 260 mm
W/3 或者 30 mm 中较小的一个
260 mm ＜ L ≦ 550 mm
请另行联络
传送方向
L
L1
A
A
W1
W1
W
任意一个
30 mm
传送方向
10 mm
B
10 mm
●上图区域内有缺口(包括缝隙)时，请另行联络。
●上述是基板厚度为 1.6 mm 以下时的情况。基板厚度超过1.6 mm 时，请另行联络。
操作篇
9-1-4
NPM-W2 EJM7DC-MB-09O-00

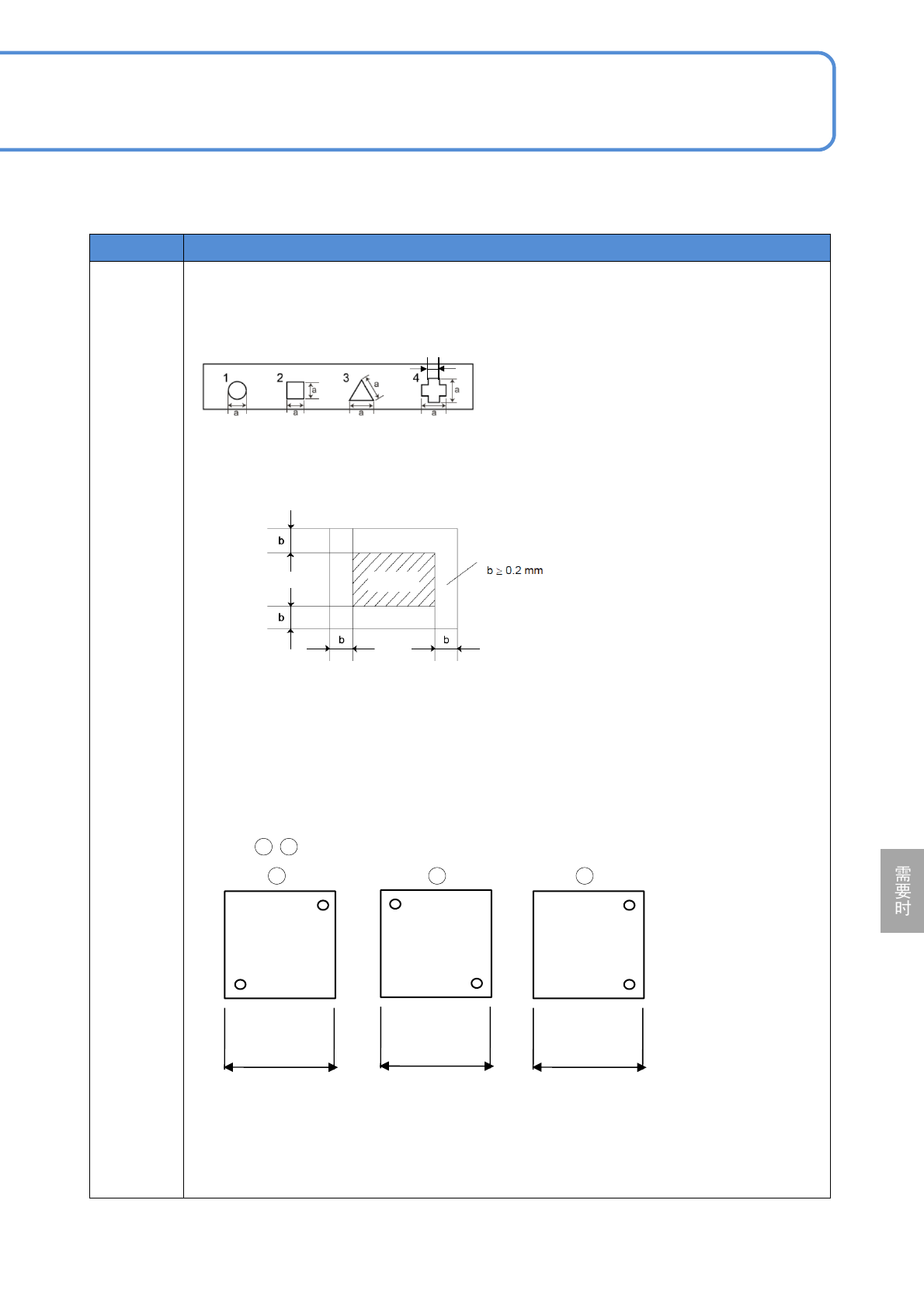

9-1-4-4
项目 共同点
基板识别
标记
■识别标记的形状例子
●基板识别补正是，补正识别标记和电路图的位置关系。
●识别标记和基板需要有一定的对比。
■识别标记尺寸和背景
●标记的背景必须和标记不同、且保持一定的不干涉区域。
●标记不一定是黑色。
■识别标记的位置
●基板识别标记，需要基板的2个对角位置。
左图3的三角:正三角形、
左图4的线宽度:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
・推荐例子
L ≦ 750 mm
推荐
L
※都是识别标记的例子，根据客户的基板规格不同，其对应也有异。
标记
L
L
c
1 2 3
1 2
不干涉区域
NPM-W2 EJM7DC-MB-09O-00
规格
项目 规格
元件
尺寸：最大 100 × 90 mm（对角134.5 mm）
厚度：最大 30 mm
重量：最大 30 g
托盘
■托盘外形尺寸
●最大
L 230 × W 335 × H33mm
●最小
L 85 × W 100 × H2mm
■元件的吸着面和位置误差的关系
●元件的上面必须是平坦状态
■弯曲(间隙)
■种类
●有充分的强度以及具有尺寸精度的成形品的托盘。
●上述以外情况时，通过样品验证，需要收费。
■托盘料架托盘板(选购件)、托盘料架托盘箱(选购件)的装载条件
●1块托盘料架托盘板的托盘(包括元件)的重量:1 kg以下。
●1个托盘料架托盘箱(包括托盘料架托盘板、托盘、元件)
的重量:20 kg以下。
●托盘料架托盘板的插入限制
・11 mm ＜ 托盘高度 ≦ 26 mm时 ・26 mm ≦ 托盘高度 ≦ 33 mm时
2 ～ 33 mm
元件的吸着面 位置误差
10 10 mm 未満 1.0 mm 以下
10 10 mm 以上 1.5 mm 以下
最大 0.5 mm
元件托盘
托盘
1层上面
不可插入
托盘板
托盘箱
托盘
1层上面和2层上面
不可插入
托盘板
托盘箱
Xw ＋ 位置误差
Yw＋位置误差
托盘安装基
准点
(托盘原点)
托盘
凹处
元件
X
Y
托盘
托盘
最大. 335 mm
间隙 间隙
操作篇
9-1-5
9-1-5-1
元件、托盘规格
智能料架规格
