NPM-W2 EJM7DC-MB-09O-00
9-1-3-4

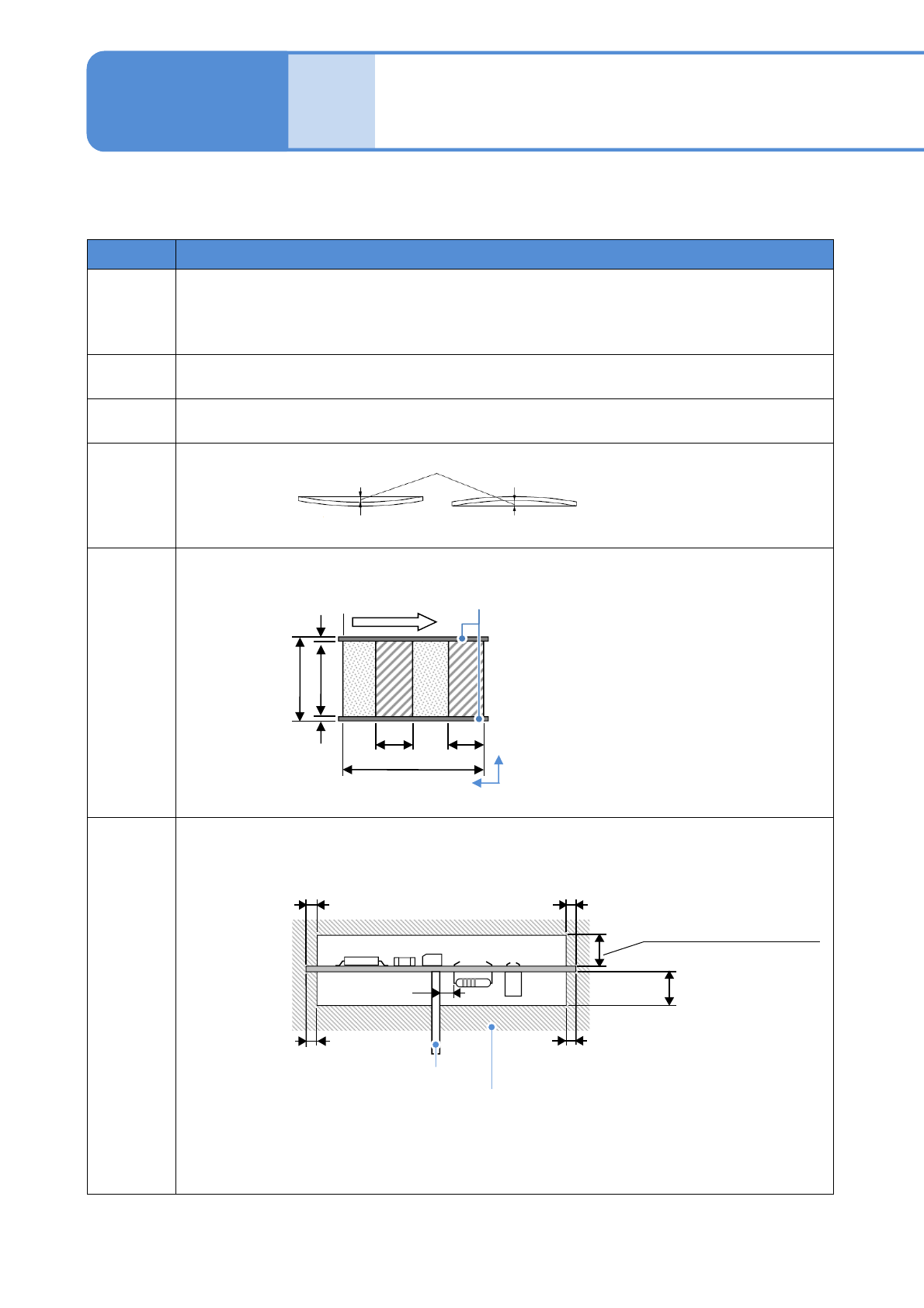

NPM-W2 EJM7DC-MB-09O-00
规格
对应基板规格 1
项目 单轨传送带
尺寸
(mm)
●最小
L 50 × W 50
●最大
L 750 × W 550
厚度
(mm)
0.3 ～ 8.0 （打点点胶：0.5 ～ 8.0 )
重量
(kg)
3 以下 (实装后的重量)
基板弯曲
容许范围
(mm)
贴装・点
胶可能范
围
(mm)
死区
(mm)
3
28
16吸嘴贴装头: 最大 6.5
12吸嘴贴装头: 最大 6.5
8吸嘴贴装头: 最大 12
3吸嘴贴装头: 最大 30
点胶头: 最大 28
禁止有元件的范围
支撑销
禁止有元件的
范围
Y
X
固定侧
离背面元件距离需在2 mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
向下弯曲:0.5 以内
向上弯曲:0.5 以内
3
3
3
贴装范围
a:50 ~ 550
b:44 ~ 544
c:3.0
d
1,d2: 50 ~ 350
*1)
*1）
*1）
基板断面
弯曲量
*1）
9-1-4-1
点胶范围
a:50 ~ 550
b:42 ~ 542
c:4.0
d
1,d2: 50 ~ 350
*1)
操作篇
9-1-4
a b
c
d
c
d2 d1
基板传送方向
*1) 夹紧2个基板时

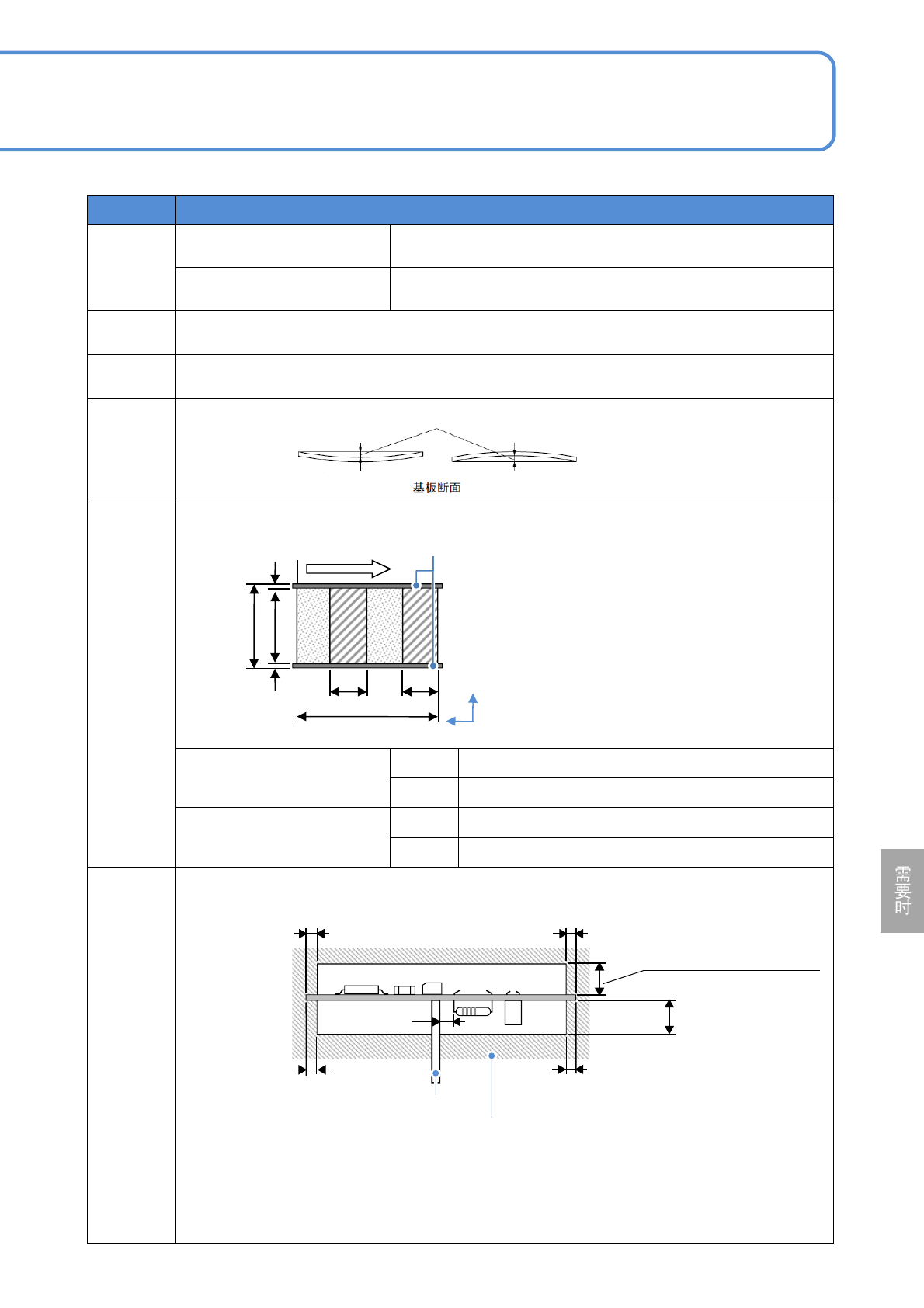

NPM-W2 EJM7DC-MB-09O-00
项目 双轨传送带
尺寸
(mm)
双轨模式 ●最小: L 50 × W 50 ●最大: L 750 × W 260
单轨模式 ●最小: L 50 × W 50 ●最大: L 750 × W 510
厚度
(mm)
0.3 ～ 8.0 (打点点胶：0.5 ～ 8.0 )
重量(kg)
3 以下 (实装后的重量)
基板弯曲
容许范围
(mm)
贴装・点
胶可能范
围
(mm)
单轨模式
贴装
a:50 ~ 510 b:44 ~ 504 c:3.0 d:50 ~ 750
点胶
a:50 ~ 510 b:42 ~ 502 c:4.0 d:50 ~ 750
双轨模式
贴装
a:50 ~ 260 b:44 ~ 254 c:3.0 d:50 ~ 750
点胶
a:50 ~ 260 b:42 ~ 252 c:4.0 d:50 ~ 750
死区
(mm)
3
28
禁止有元件的范围
基板支撑销
离背面元件距离需在2mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
向下弯曲: 0.5 以内
向上弯曲:0.5 以内
3
3
3
*1）
*1）
*1）
弯曲量
16吸嘴贴装头: 最大 6.5
12吸嘴贴装头: 最大 6.5
8吸嘴贴装头: 最大 12
3吸嘴贴装头: 最大 30
点胶头: 最大 28
9-1-4-2
禁止有元件的
范围
Y
X
固定侧
贴装范围
a:50 ~ 550
b:44 ~ 544
c:3.0
d
1,d2: 50 ~ 350
*1)
点胶范围
a:50 ~ 550
b:42 ~ 542
c:4.0
d
1,d2: 50 ~ 350
*1)
a b
c
d
c
d2 d1
基板传送方向
*1) 夹紧2个基板时
