NPM-W 2 EJM7DC-MB-02O-0 0 OFF SERVO 个别 准备 2-5-3 -1 1 ENABLING 基板支撑销的安装 1 操作篇 2-5-3 卸下基板 2 3 ENABLING 卸下更换台车 ( → 『维修保养篇』 P.3-2) 5 4 7 6 把棉纱布盖到线 性照相机上 把料架工作台盖往 内推 确认提示 在执行安装 / 拆卸基板支撑块的作业时，只有在 双传送带规格且后侧交换台车规格 设备的双轨模式下，从对象 基…
NPM-W2 EJM7DC-MB-02O-00
2-5-2-8
D
E
F
材料
通过条形码读取的吸嘴序列
‘---(连字符)’:
未计测
读取失败
序列
通过条形码读取的吸嘴其他信息
‘---(连字符)’:
未计测
读取失败
其他信息
通过条形码读取的吸嘴材质
‘---(连字符)’:
未计测
读取失败
NPM-W2 EJM7DC-MB-02O-00
OFF
SERVO
个别
准备
2-5-3-1
1
ENABLING
基板支撑销的安装 1
操作篇

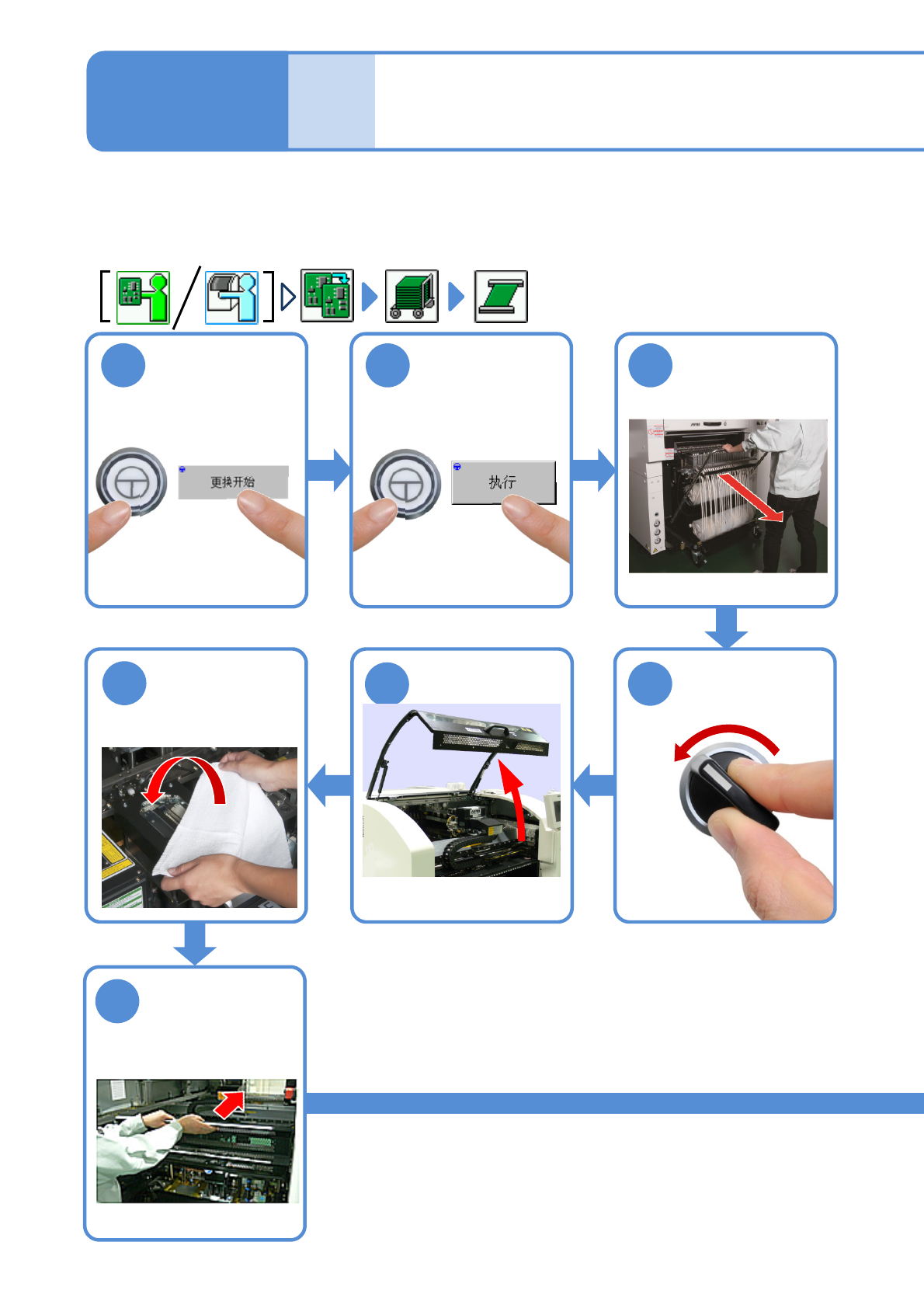

2-5-3
卸下基板
2 3
ENABLING
卸下更换台车
(→『维修保养篇』
P.3-2)
5
4
7
6
把棉纱布盖到线
性照相机上
把料架工作台盖往
内推
确认提示
在执行安装/拆卸基板支撑块的作业时，只有在双传送带规格且后侧交换台车规格设备的双轨模式下，从对象
基板支撑块的附近开始作业。在除此以外的情形下，从前侧开始作业。
NPM-W2 EJM7DC-MB-02O-00
2-5-3-2
8
卸下基板支撑块
上锁杆
●拉出基板支撑块。
●注意不要碰撞或把垃圾掉到多功能识别
照相机(LED照明上) 。
●从前侧卸下靠外侧的支撑块时，
往下按上锁杆。
挡块
●从前侧卸下内侧的基板支撑块
时，往下按挡块。
●用双手慢慢卸下。
●支撑块，前后左右由4部分构成。
基板支撑块(4块)
■单轨传送带时
■双轨传送带时
取出锁杆
■拉出基板支撑块。
●用双手向上慢慢卸下。
●注意不要碰撞或把垃圾掉到多功能识别
照相机(LED照明上) 。
●基板支撑块，在轨道的左右各分两个部
分。
●按照相同方法取下各个轨道。
●从操作方向上提起左右锁杆。
取出锁杆
至步骤
9
基板支撑块
