托盘吸着位置校正 1
选择校正托盘的地址
选择校正模式
校正吸附开始位置
校正吸附结束位置
校正完成
校正的流程
6-2-11-1
在托盘数据的校正下，以托盘数据(托盘尺寸、吸着开始位置、吸着结束位置、元件个数等)
为基础，进行吸附位置的微调。在托盘数据的校正下，如果最初执行吸着，则使用贴装头相
机的图像对最后吸着的元件位置进行校正。其他元件的吸着位置，则通过纵向横向的元件个
数自动计算。
NPM-W2 EJM7DC-MB-06O-00
6-2-11-2
1
1
3
选择托盘地址
校正顺序 1
2
■双式托盘供料器时
或者
■单式托盘供料器时不会显示。
3 2
NPM-W2 EJM7DC-MB-06O-00
生产数据
校正
6-2-11-3
操作篇
6-2-11
托盘吸着位置校正 2
照相机看到的位置是吸着
位置。
4
4
5
+
5

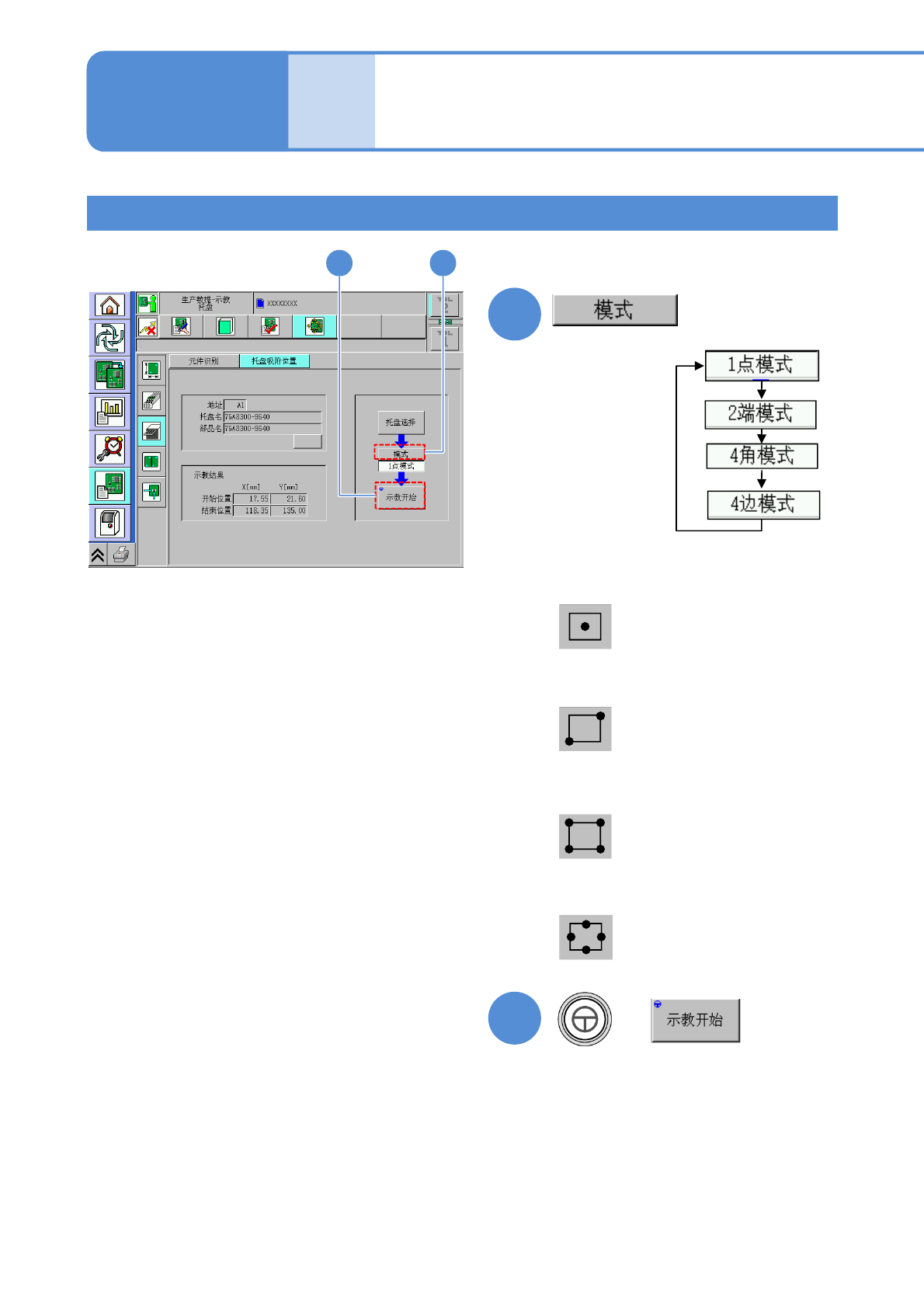

用照相机校正4边的中心，
算出吸着位置。
用照相机校正4个角，算出
吸着位置。
用照相机校正对角2点，算
出吸位置。
■1点模式时
■2端模式时
■4角模式时
■4边模式时
(识别画面扩大显示，开始校正)
选择模式。
校正顺序 2
