NPM-W 2 EJM7DC-MB-05O-00 5-1-1 -2

NPM-W2 EJM7DC-MB-05O-00

主要特征

●在搭载检查头的NPM-W2的上游侧，可检查印刷锡膏的渗锡、少锡、偏位和桥接等现象，因此可以防止不

良品的流出。

●在检测出锡膏不良之际，能够在过判定输入画面上目视确认不良部位，并能够变更检查结果，或确认基板

内位置，以及选择不良部位的贴装有无。

●如果使用APC功能(选购件)，能够将所测量的锡膏位置作为基准而在最佳位置上贴装元件，因此可以提高

贴装质量。

限制条件

●锡膏检查用检查头只能够搭载到先头NPM-W2机器的前侧。

●在锡膏检查后，去除不良基板，重新操作时，在搭载了检查头的NPM-W2之后，请设置排出传送带。(请由

客户准备。) 或者，在检查排出传送带和NPM-W2之间设置传送带。

●在进行检查和贴装动作的NPM-W2，在DGS最优化时的「实装模式」可使用[交替]，不能使用「独立」、

「交替(前轨道用)」、「交替(后轨道用)」。

5-1-1-1

1)不良基板：检查头判定为不良的基板，或者是操作员判断为不良的基板。

概要

特征

操作篇

5-1-1

通过搭载2D检查头(以下称为检查头)，则可对生产基板进行各种检查。

●通过生产数据，可以进行元件检查或者锡膏检查(→P.4-1-2)。

NPM-W2 EJM7DC-MB-05O-00

5-1-1-2

NPM-W2 EJM7DC-MB-05O-00

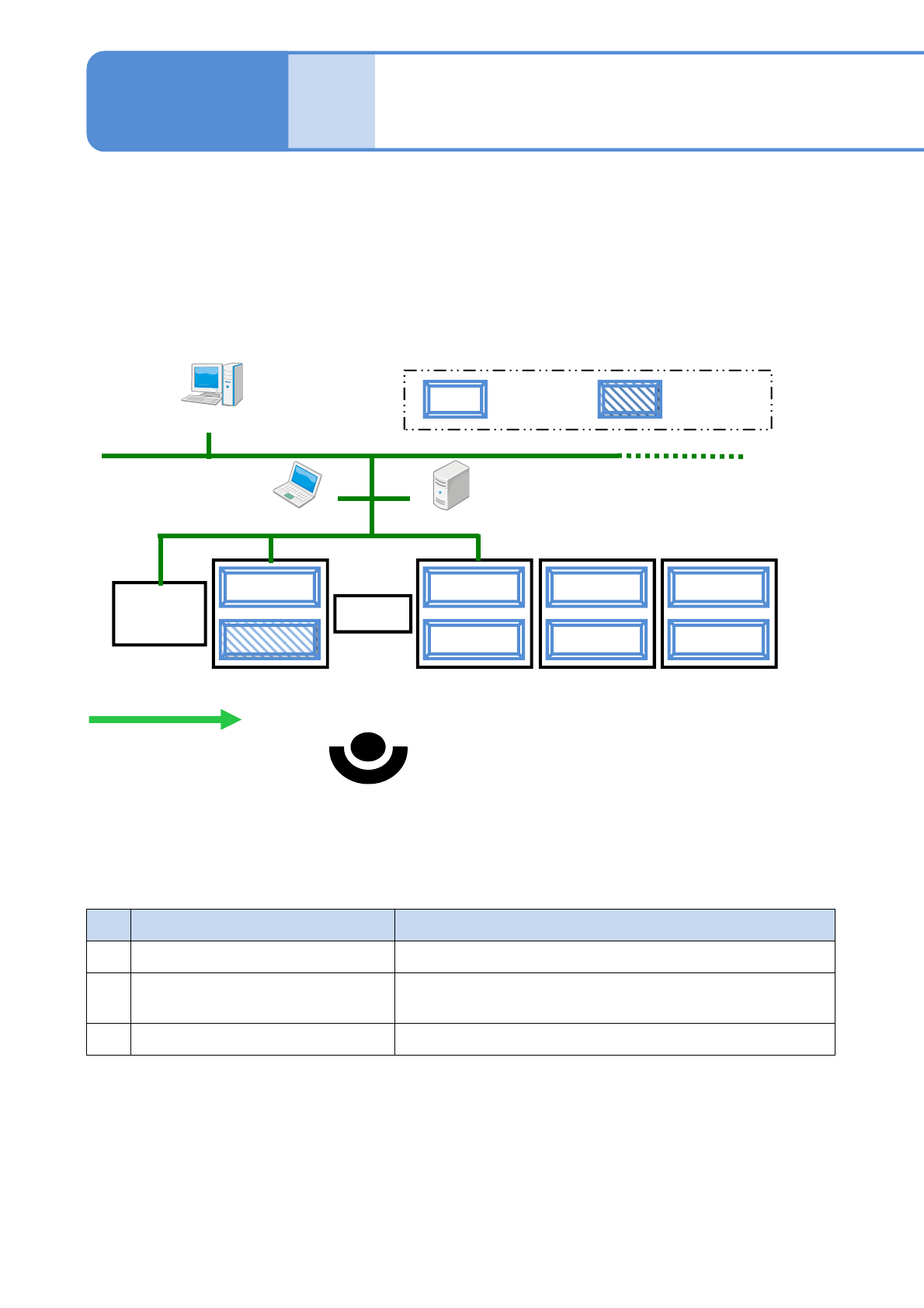

■类型1

把检查排出传送带设置在搭载了检查头(锡膏检查)的设备之后，把传送带设置在NPM-W2和检查排出传送带之

间。

●检查排出传送带：发生锡膏检查不良现象时，进行部位的确认、取出基板、基板的修理作业。

No. 名称説明

1 DGS (Data Generation System)

进行生产数据的新建编制和编辑。

2 LNB (Line Network Box)

保存从NPM-W2获得的生产信息。

(检查结果信息等)

3 LWS (Line Work Station)

进行生产中的检查数据的编辑和调谐。

1)有关检查排出传送带的详细规格，请咨询本公司。

5-1-2-1

NPM-W2

丝网印刷机

NPM-W2

检查排出传送带

(基板的取出)

LWS LNB

(基板流向)

DGS

贴装头

检查头

(锡膏检查)

NPM-W2 NPM-W2

1)

概要

系统构成

操作篇

5-1-2

对搭载检查头(锡膏检查)的NPM-W2系统的标准构成进行说明。
