NPM-W 2 EJM7DC-MB-08O-0 0 8-1-2 -4 ●除 了 APC 系统的许可证，在接收 AP C 补正数据的每个设备上还需要其他公司 检查机界面软件的许可证。 ●需 要 NIP( 转换其他公司检查机数据的专用 PC) 。 ● 所支 持的其他公司检查机的机种，请 另行向敝公司确认。 1) 请准备以下的选购件。 FA 电脑、 HUB 单元 、电源单元 2) 请客户准备。 系统构成 ( 使用其他公司制造的锡膏检查…
NPM-W2 EJM7DC-MB-08O-00
NPM-DGS
装着装着
装着装着
贴装贴装
AOIAOI
贴装贴装
贴装贴装
SPISPI
贴装贴装
印刷印刷
检查排出传送带
2)
传送带R传送带L
1)
APC补正数据
概要
操作篇
8-1-2
8-1-2-3
生产线示例和APC系统 2
系统构成 (使用NPM检查头时)
在此对采用了APC的系统的标准构成予以说明。
● 下图为使锡膏检查(SPI)或元件检查(AOI)的结果为不良的基板停止在最末尾传送带上的示例。也可设置到各
个检查设备的后面，但是在这种情形所需的规格，请您咨询敝公司。
● 在生成、接受APC补正数据的每个设备上都需要APC系统的许可证。
1)请准备以下的选购件。
FA电脑，HUB单元，电源单元
2) 请客户准备。
NPM-W2 EJM7DC-MB-08O-00
8-1-2-4
●除了APC系统的许可证，在接收APC补正数据的每个设备上还需要其他公司检查机界面软件的许可证。
●需要NIP(转换其他公司检查机数据的专用PC)。
● 所支持的其他公司检查机的机种，请另行向敝公司确认。
1)请准备以下的选购件。
FA电脑、HUB单元、电源单元
2) 请客户准备。

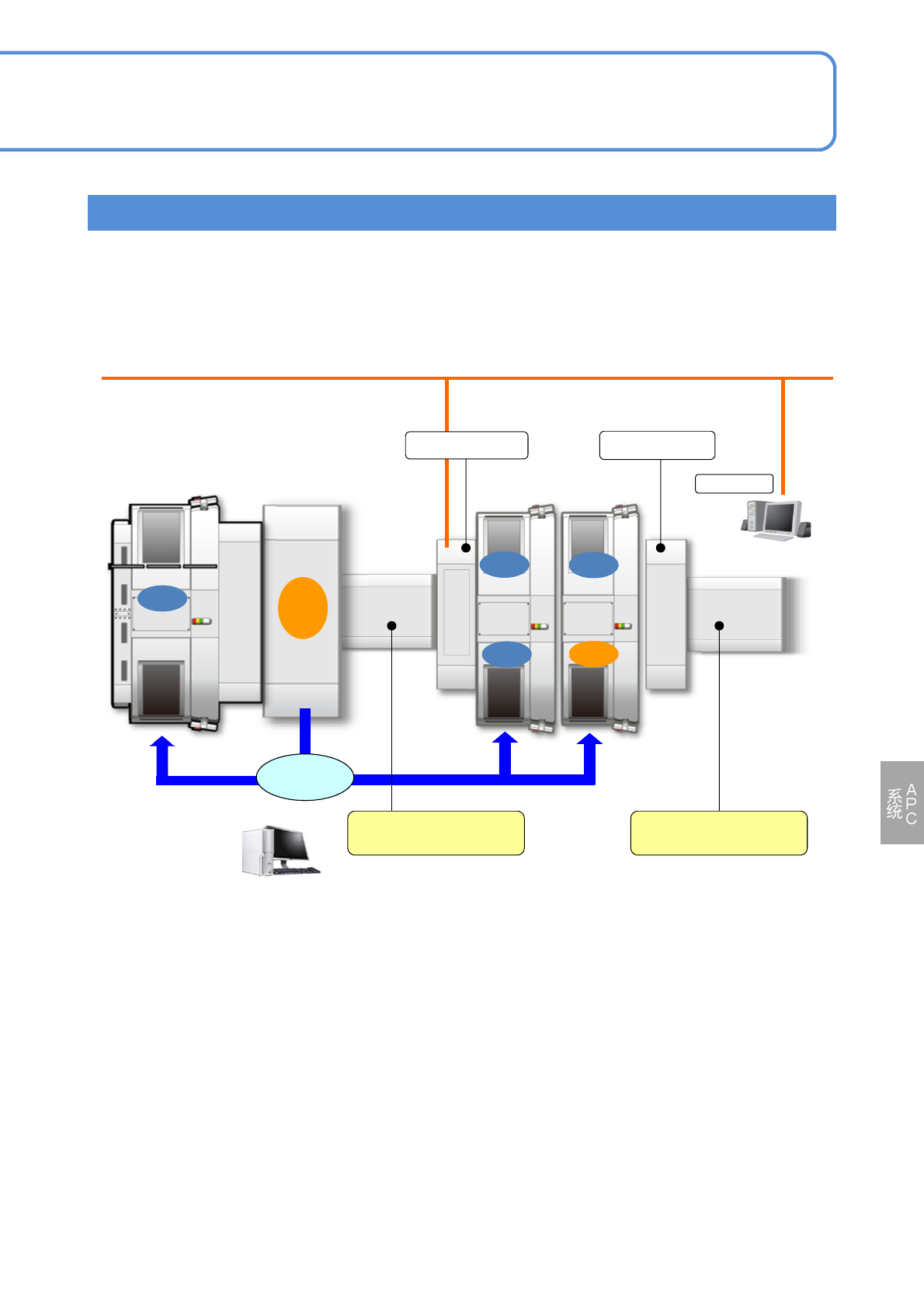

系统构成(使用其他公司制造的锡膏检查机时)
其他公司
SPI
其他公司
SPI
2)
NPM-DGS
贴装贴装
AOIAOI
贴装贴装
贴装贴装
印刷印刷
传送带R
传送带L
1)
检查排出传送带
2)
检查排出传送带
2)
NIP
2)
APC补正数据
NPM-W2 EJM7DC-MB-08O-00
详细系
统功能
8-2-1
-1
各种功能 1
操作篇
8-2-1
锡膏位置的计测功能
■对应元件的品种
以通过识别基板定位标记所得的贴装坐标原点及角度为基准，对每个贴装元件计算下述锡膏偏位量后，针
对理论贴装坐标来进行位置补正。
■锡膏偏位量的计算
dθ：
对全部焊锡料求算连结两个锡膏重心位置直线的理论角度和计测角度的差的平均值，这个平均值即为锡
膏偏位角度。
dx、dy：
在顾虑到与全部锡膏相关的锡膏重心位置的理论坐标和上述dθ偏移的基础上，与测量坐标的差的平均值
为锡膏位置偏移量。
在锡膏位置偏移量以及与程序相应的补正量控制参数的基础上，算出最佳的贴装补正量，并将元件贴装到
最佳位置上。

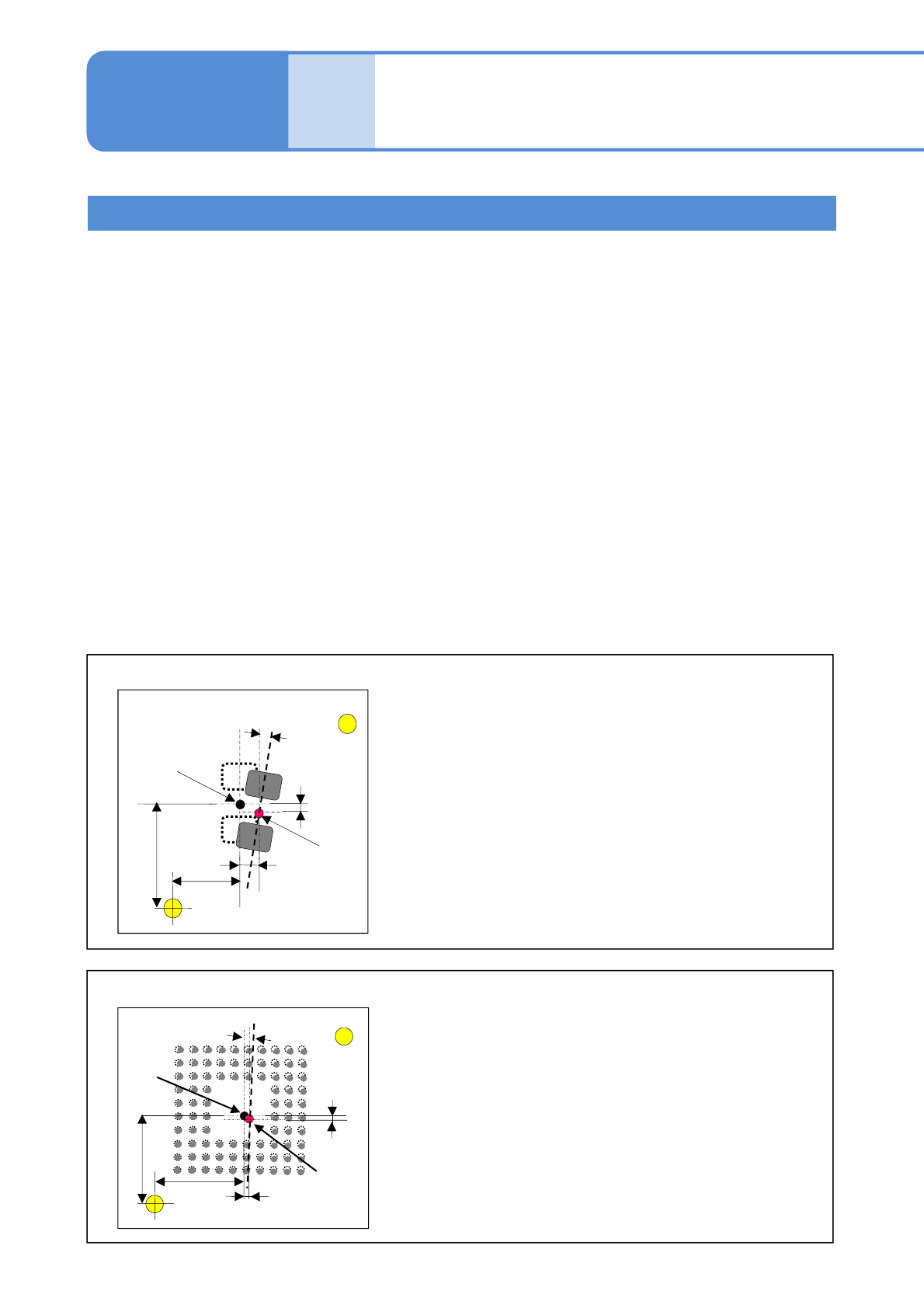

■贴装补正量的计算
① 基板定位标记A
② 基板定位标记B
③ 以定位标记的识别结果为基础的贴装理论坐标
④ 贴装元件的X理论坐标
⑤ 贴装元件的Y理论坐标
⑥ 补正后的贴装坐标
⑦ X方向的印刷位置偏移量 dx
⑧ Y方向的印刷位置偏移量 dy
⑨ 角度方向的印刷位置偏移量 dθ
封装元件
①
⑨
③
④
⑦
⑧
⑤
⑥
②
① 基板定位标记A
② 基板定位标记B
③ 以定位标记的识别结果为基础的贴装理论坐标
④ 贴装元件的X理论坐标
⑤ 贴装元件的Y理论坐标
⑥ 补正后的贴装坐标
⑦ X方向的印刷位置偏移量 dx
⑧ Y方向的印刷位置偏移量 dy
⑨ 角度方向的印刷位置偏移量 dθ
方形芯片元件
⑨
③
④
⑦
⑤
⑥
①
②
⑧
没有特别限制。计测对象的锡膏规格和锡膏检查规格相同。请参照进行锡膏检查的设备(NPM检查头或其他
公司检查机)的使用说明书。
1. 元件贴装前馈
